Description

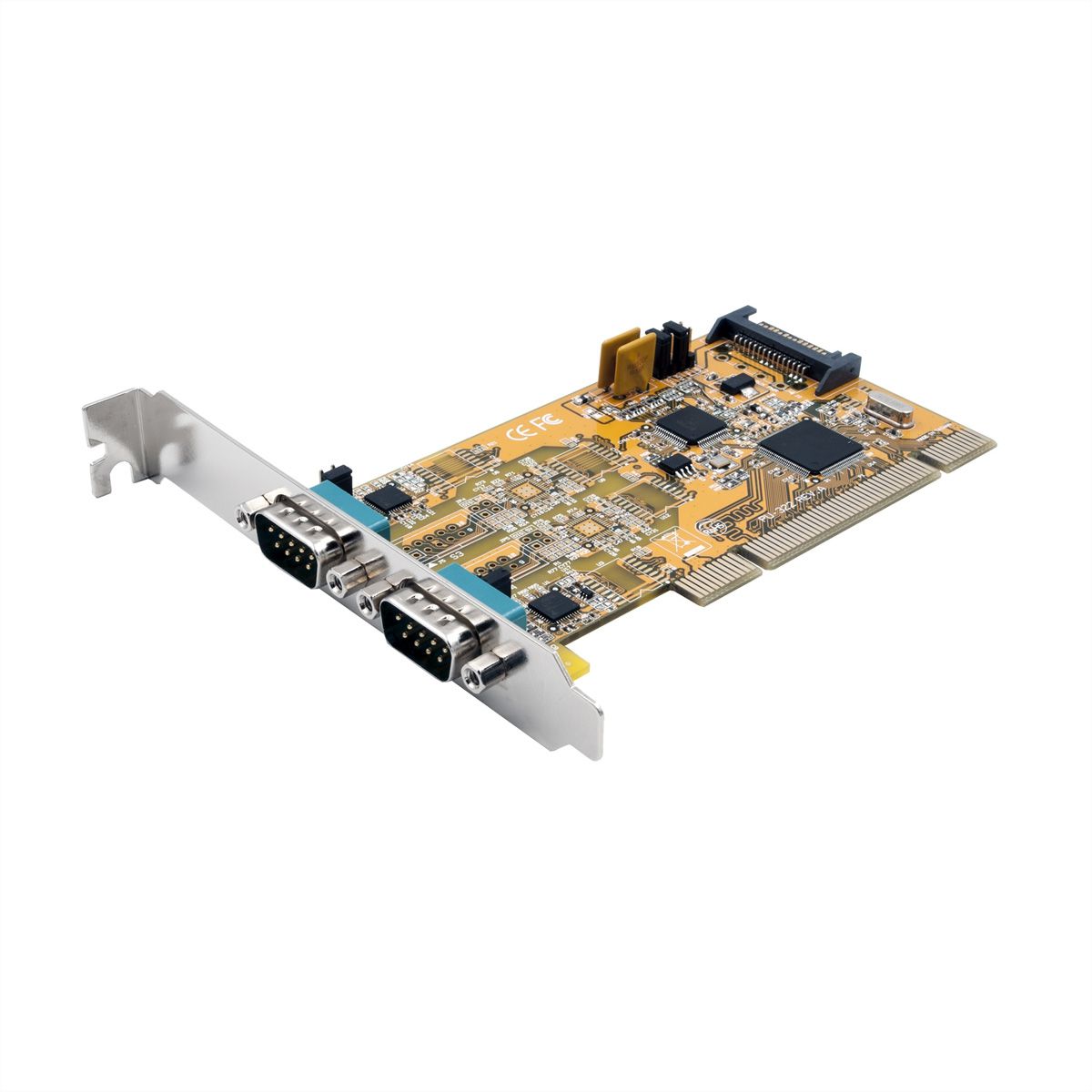

Die EX-42032 PCI I/O Karte stellt zwei serielle RS-232, RS-422 und RS-485 High Performance UART 16C550 Ausgänge zur Verfügung. Sie ist entwickelt worden um zwei weitere Serielle Ports für PC, kleine Workstation oder Server über den PCI– oder PCI-X Bus zu erweitern.

+5V und +12V sind auf Pin 9 der seriellen Steckers als POS System (Power over System) konfigurierbar.

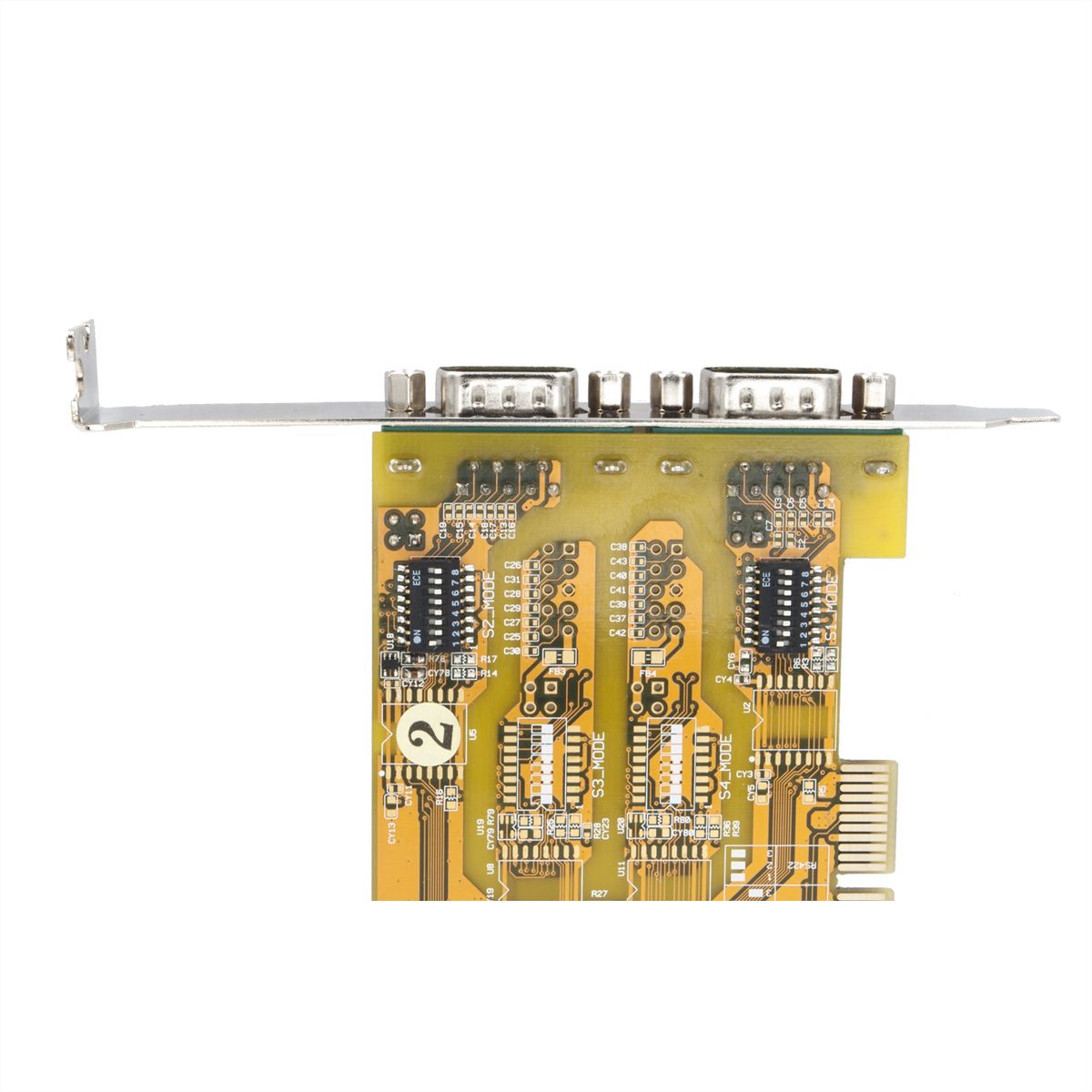

Die Karte ist voll Plug-and-Play kompatibel. Sie unterstützt die Merkmale ATTATM Auto RS-485 Transmitter. Für jeden Port kann die Übertragungsart RS-232, 422 oder 485 individuell eingestellt werden.

• Schnittstelle: RS-232 V.24 / RS-422 / RS-485
• ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
• FIFO Buffer 16C550 mit 16Byte
• I/O Adressen und Interrupt werden vom Betriebssystem vergeben
• Daten Bits: 7 und 8 / Stop Bits: 1, 1.5, 2
• Parity: none, even, odd, space und mark
• Unterstützt ATTATM Auto Transmitter
• Terminierung RS-422/485 - 120 Ohm kann ein– und ausgeschaltet werden

Specifications

Manufacturer	EXSYS
Product group	Schnittstellenkarten
Product type	PCI-Adapterkarte
Scope of delivery	EX-42032, stuurprogramma-CD, handleiding
BUS system	PCI
Interface	2x seriell RS-232/422/485 Stecker
RS-232 Interface	ja
RS-422/485 Interface	ja
Data transfer rate	300Baud bis 921.6KBaud
Chipset	FTDI
Operating System	Win98SE/ ME/ XP/ 200x/ Vista/ 7/ 8.x/ 10 (32&64-Bit)XP Embedded, WinCE bis 6.0/ Linux 2.6.9 oder höherMac OS 10.x

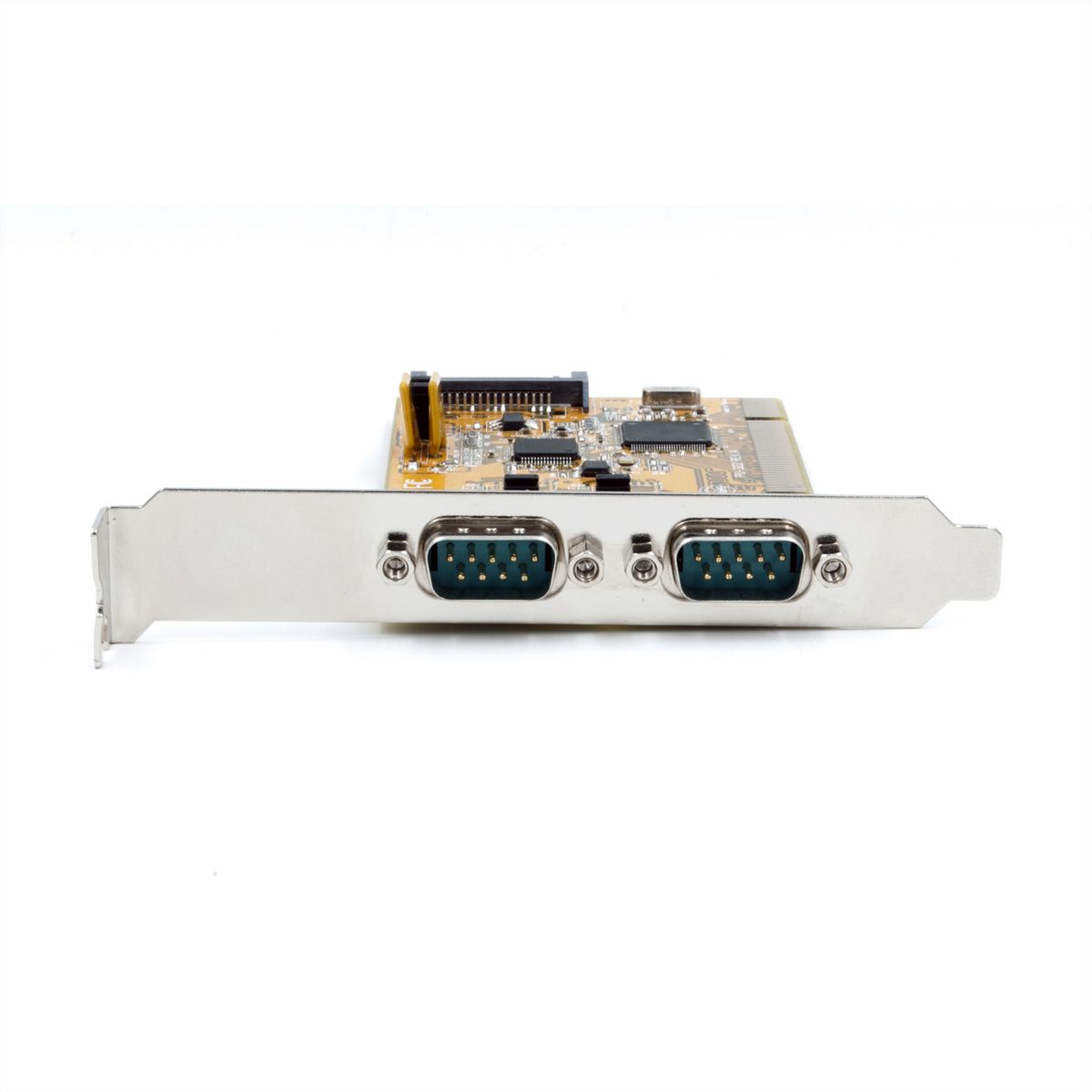

Connection ports	2 x 9 Pin Seriell RS-232/422/485 Stecker, 1 x SATA Stromanschluss.
Mounting height	Full Profile
Installation Guide / Manual	ja
Weight	200 g
Height of packaging (single piece)	40 mm
Width of packaging (single piece)	160 mm
Depth of packaging (single piece)	230 mm
Package weight (single piece)	0.156 kg

Downloads

Manufacturer data sheet - English (741.3 KB)

Download
