Description

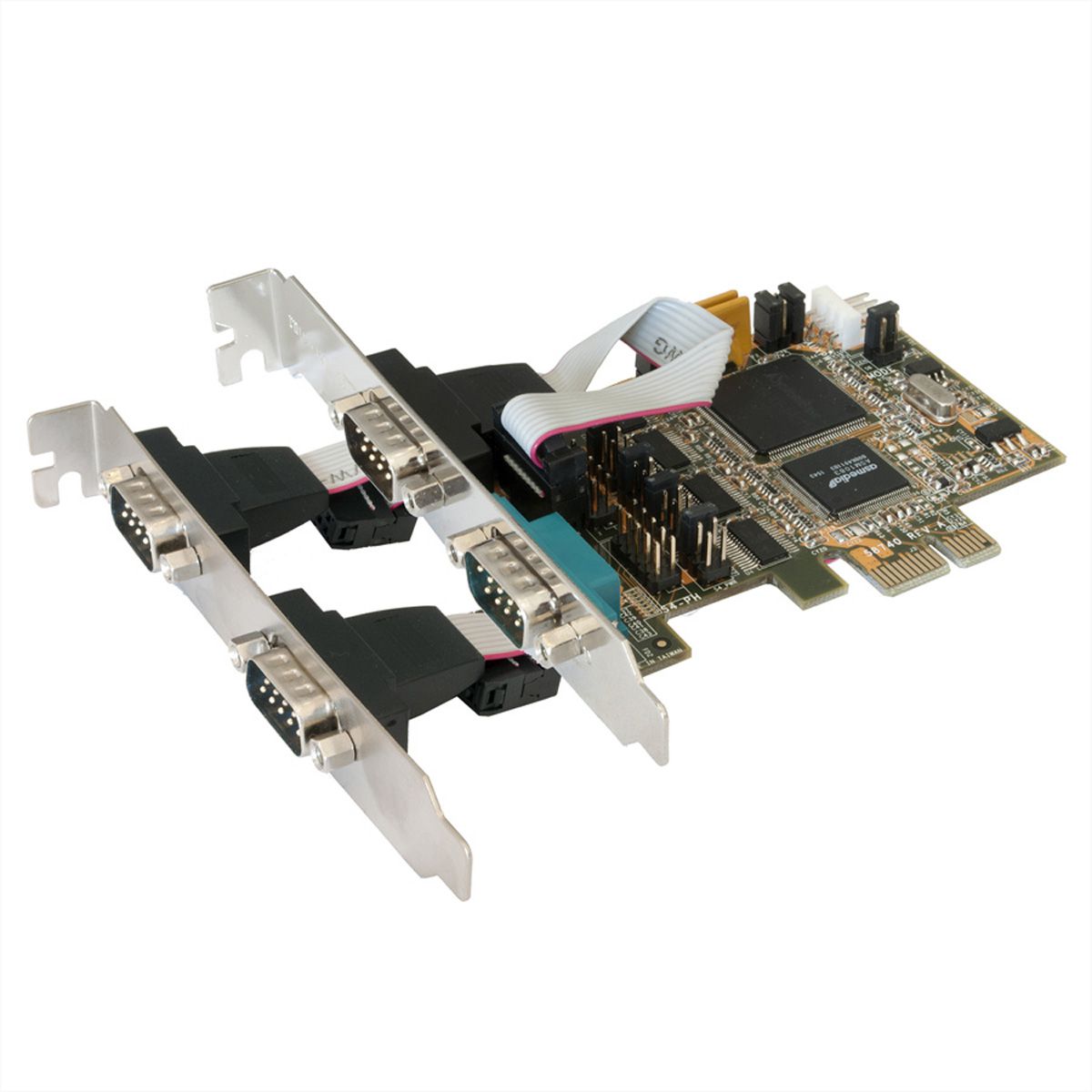

Die EX-44064 PCI-Express I/O-Karte stellt vier serielle RS-232 High Performance UART 16C1050 Ausgänge zur Verfügung.

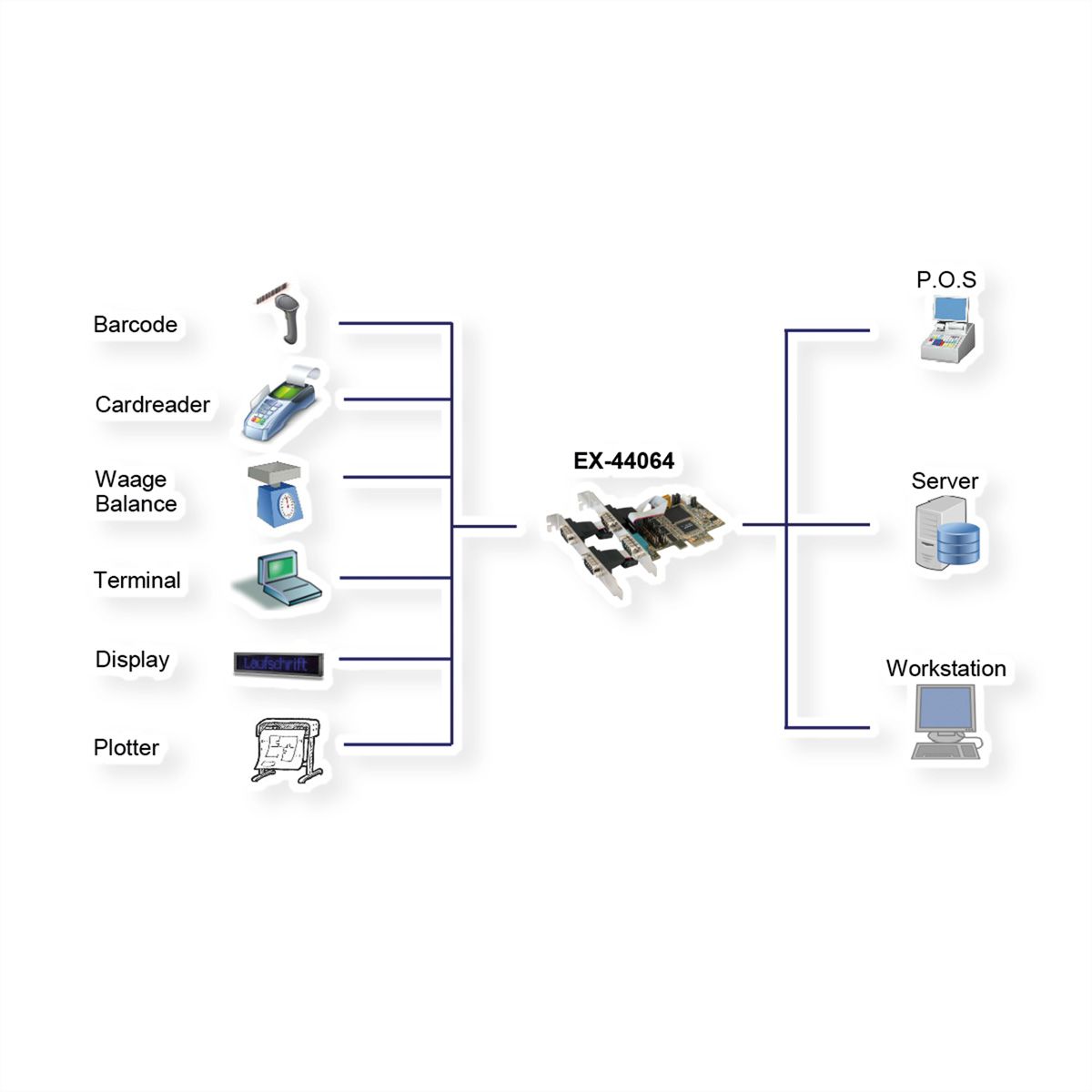

Sie ist entwickelt worden um vier weitere serielle Ports für PC, kleine Workstation oder Server über den PCI Express Bus zu erweitern. Die Karte ist voll PCI-Express Plug-and-Play kompatibel und hat keine Probleme mit IRQ und I/O Adressen Konflikten. Zusätzlich ist +5V oder +12V auf Pin 9 des seriellen Steckers konfigurierbar für ein POS System (Power over System).

• Schnittstelle: RS-232 V.24 mit FIFO Buffer 16C1050 mit 256Byte
• ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
• I/O Adressen und Interrupt wird vom Betriebs System vergeben, IRQ Sharing
• PCIe Schnittstelle kompatibel mit 1.0a bis 3.0 Spezifikationen
• Daten Bits: 5, 6, 7, 8
• Stop Bits: 1, 1.5, 2
• Parity: none, even, odd, space, mark
• Signale: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Unterstützt RTS/CTS und XON/XOFF Flow Control
• Unterstützt +5V oder+12V auf Pin 9 der Seriellen Stecker

Specifications

Manufacturer	EXSYS
Product group	Schnittstellenkarten
Product type	PCI-Express-Adapterkarte
BUS system	PCI Express
Interface	4x RS-232 V.24
RS-232 Interface	ja
Data transfer rate	50 bis 921.6KBaud
Chipset	SystemBase SB16C1054PCI
Mounting height	Full Profile
Installation Guide / Manual	ja
Weight	184 g
Height of packaging (single piece)	40 mm
Width of packaging (single piece)	160 mm
Depth of packaging (single piece)	230 mm
Package weight (single piece)	0.183 kg
Technical particularity	+5V und +12V auf einen Pin der 9 Pin Stecker konfigurierbar POS System (Power over System)

Downloads

Manufacturer data sheet - English (599.9 KB)

Download
