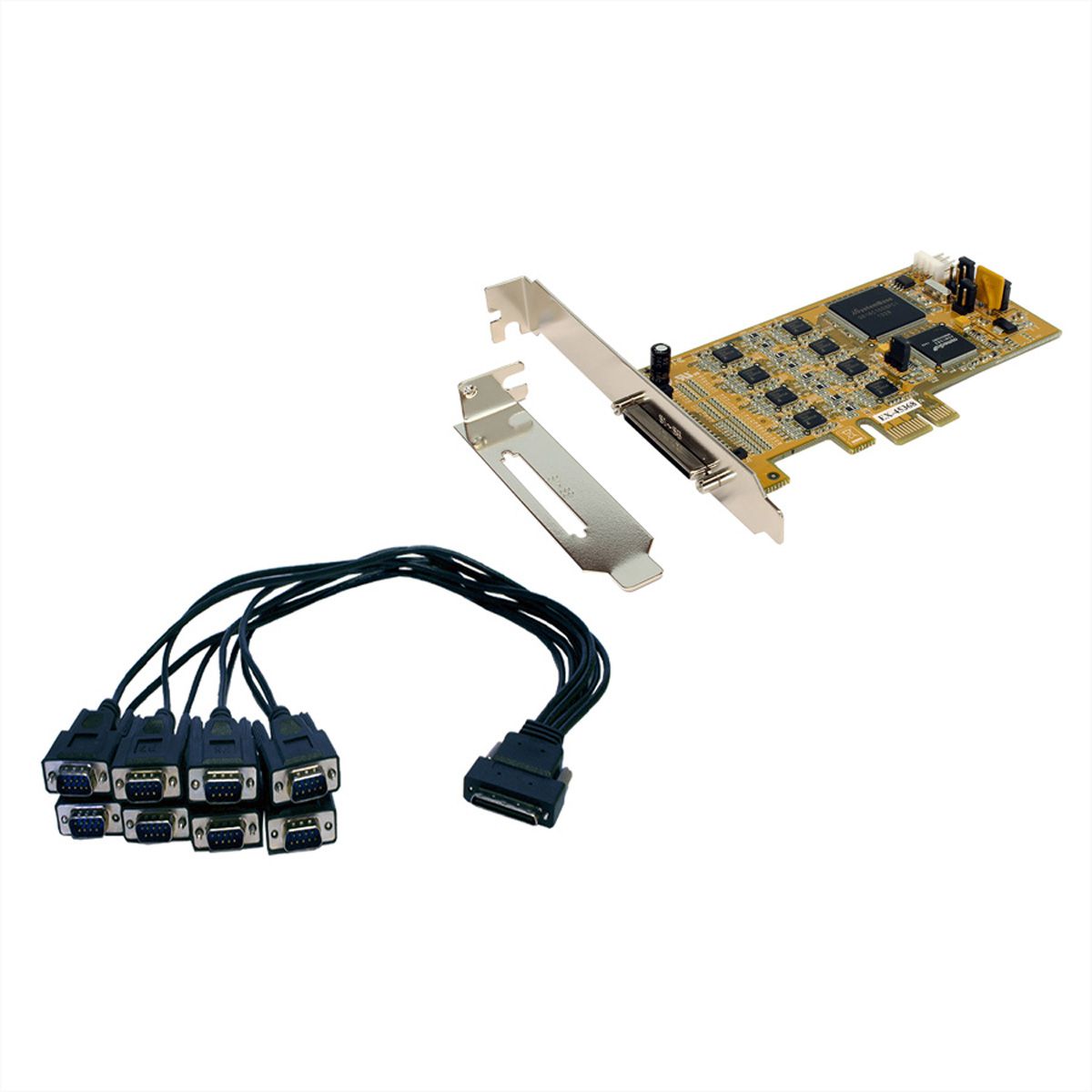

EXSYS EX-45368 PCI Express 8x seriell inkl. LP Bügel und Octopus Kabel

EXSYS EX-45368 PCI Express 8x seriell inkl. LP Bügel und Octopus Kabel

Please log in to see our prices and to be able to order. Delivery only to industry, trade, crafts, public institutions, authorities and comparable institutions. No sale to private individuals!

Login
Deliverable approx. 12/05/2024
Item no. 15063097
Brand / Manufacturer EXSYS
Manuf. item no. EX-45368
EAN 4718359453687
Item weight 0.716 kg

Description

Die EX-45368 PCIe I/O-Karte stellt acht serielle RS-232 , 422 und 485 High Performance UART 16C1050 Ausgänge zur Verfügung.

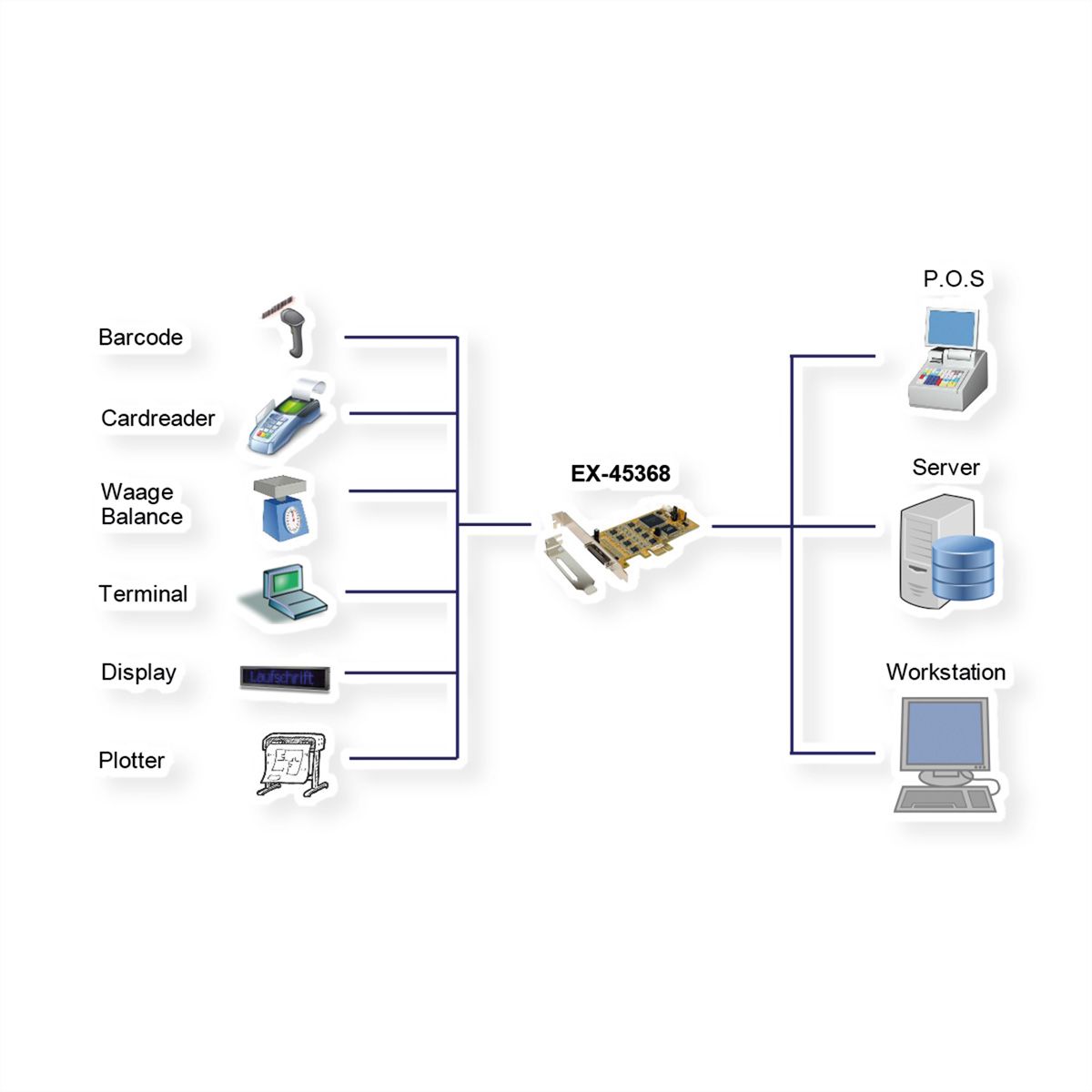

Jedem Port kann unabhängig der Schnittstellen Type eingestellt werden. Sie ist entwickelt worden um acht weitere serielle Combo Ports für PC, kleine Workstation oder Server über den PCIe Bus zu erweitern. Die Karte ist voll PCIe Plug-and-Play kompatibel und hat keine Probleme mit IRQ und I/O Adressen Konflikten. Sie unterstützt die Merkmale ATATM Auto RS-485 Transmitter. Zusätzlich ist +5V oder +12V auf Pin 9 des seriellen RS-232 Steckers konfigurierbar für ein POS System (Power over System). Zusätzlich wir ein Low Profile Bügel mitgeliefert für schmale PC Gehäuse.

  • Schnittstelle: 8 x RS-232 V.24, RS-422/485 - unabhängige Modus-Auswahl
  • FIFO Buffer: 16C1050 mit 256Byte
  • ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
  • I/O Adressen und Interrupt: wird vom System BIOS vergeben, IRQ Sharing
  • Daten Bits: 5, 6, 7, 8 / Stop Bits: 1, 1.5, 2 / Parity: none, even, odd, space, mark
  • Unterstützt ATTA TM Auto Transmitter
  • Unterstützt PCIe Slot Version 1.0 bis 3.0
  • Terminierung RS-422/485 120 Ohm kann ein– und ausgeschaltet werden
  • Signale RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • Signale RS-422/485:
- RS-422 - 4 Draht (TXD+/-, RXD+/-) (Fullduplex)
- RS-485 - 4 Draht (TXD+/-, RXD+/-) (Fullduplex)
- RS-485 - 2 Draht (Data+/-, Data+/-) (Halfduplex)
  • Chip-Set: SystemBase SB16C1058PCI

Specifications

Manufacturer EXSYS
Product group Schnittstellenkarten
Product type PCI-Express-Adapterkarte
Scope of delivery EX-45368, Octopus-kabel, Low Profile beugel, driver-cd, handleiding
BUS system PCI Express
Interface 8x seriell RS-232/422/485
RS-422/485 Interface ja
Data transfer rate 300 Baud bis 921.6KBaud
Chipset SystemBase SB16C1058PCI
Connection ports 1 x VHDCI68-pinbus voor aansluiting van de Octopus-kabel met 8 x 9-pins seriële RS-232/422/485
Mounting height Full Profile
Installation Guide / Manual ja
Height of packaging (single piece) 70 mm
Width of packaging (single piece) 160 mm
Depth of packaging (single piece) 250 mm
Package weight (single piece) 0.716 kg

Downloads

Manufacturer data sheet - English (481.6 KB)

Download
