Description

Stellt zwei serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

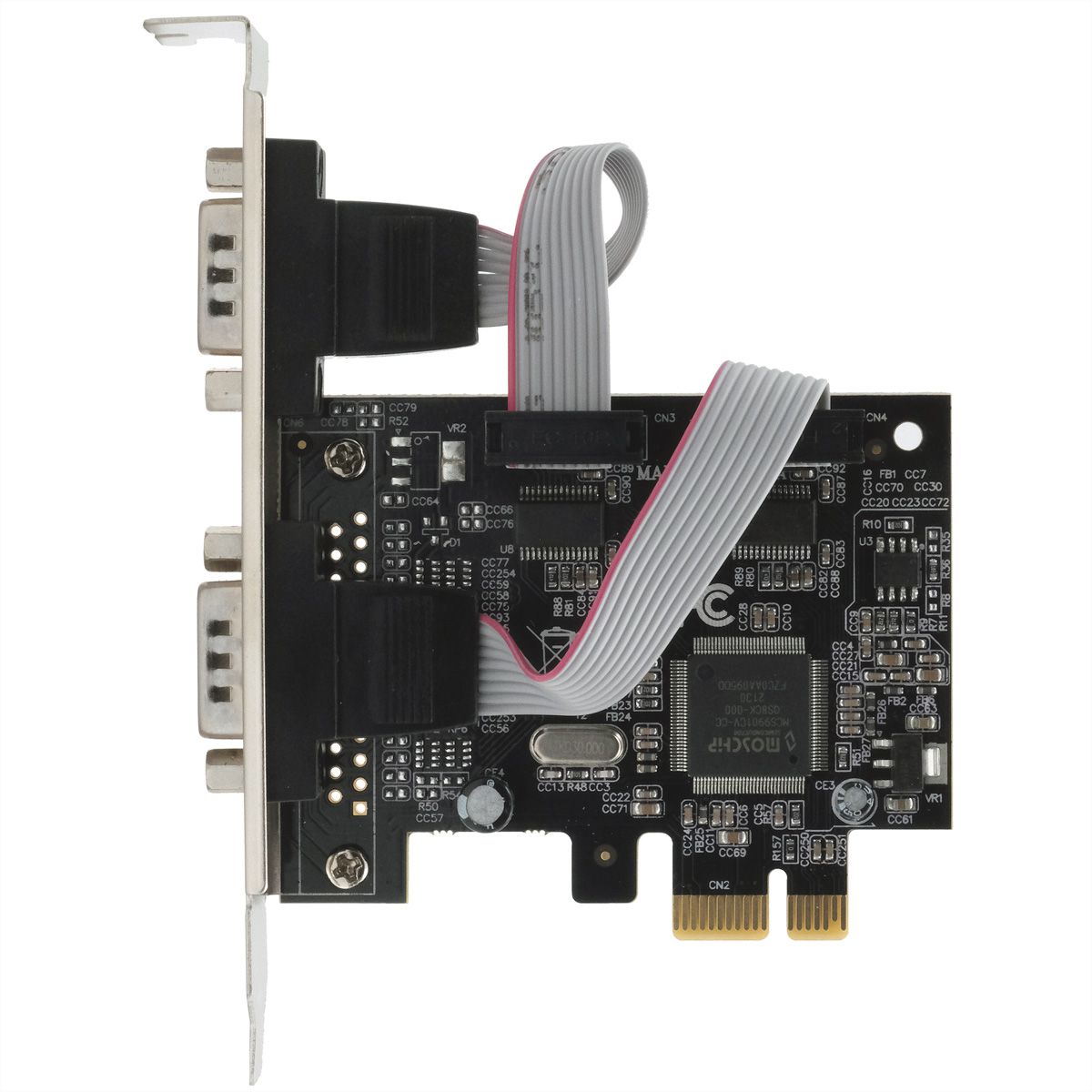

Die EX-46012 PCIe I/O Karte stellt zwei serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

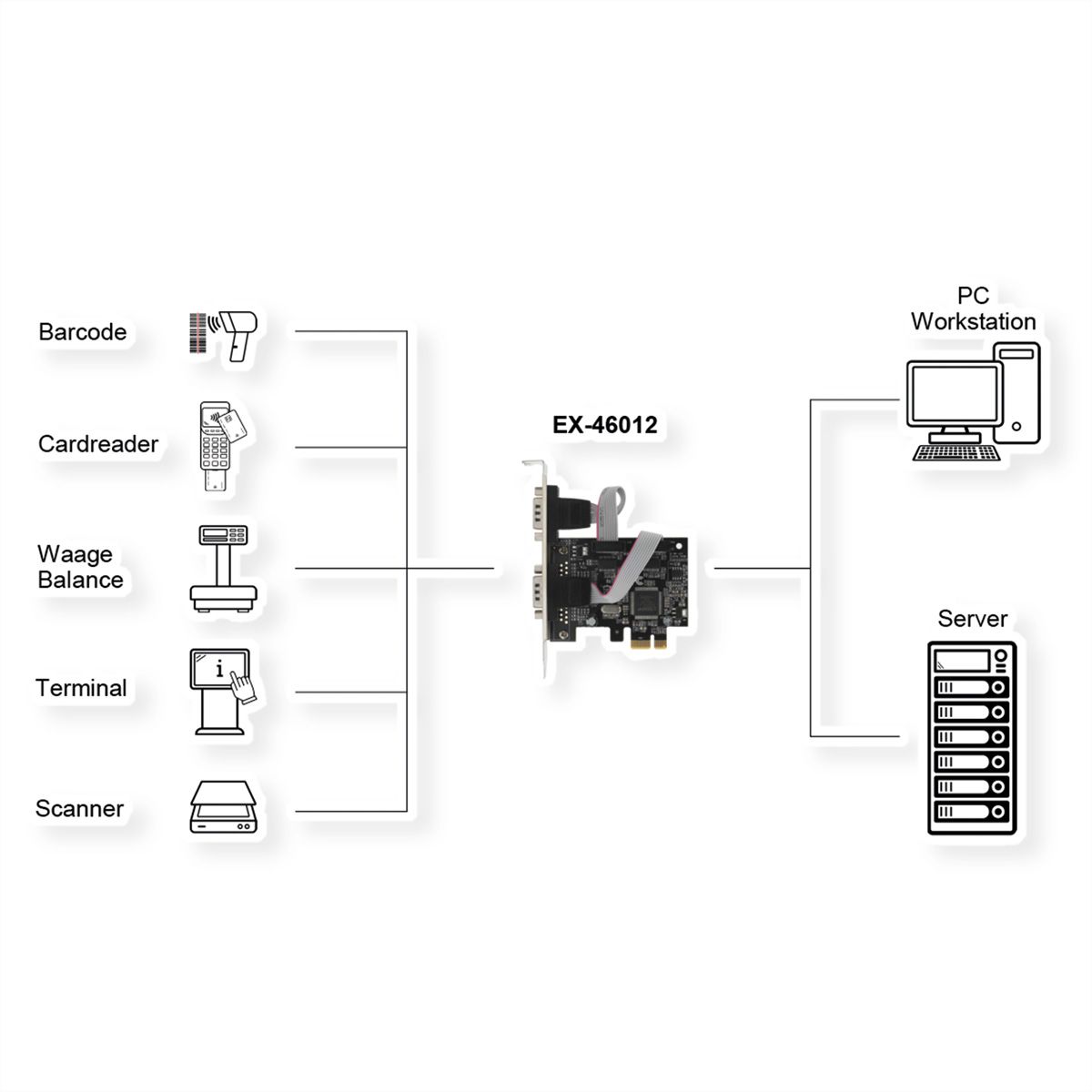

Sie wurde entwickelt um zwei weitere serielle Ports für PC, kleine Workstation oder Server über den PCIe Bus zu erweitern.

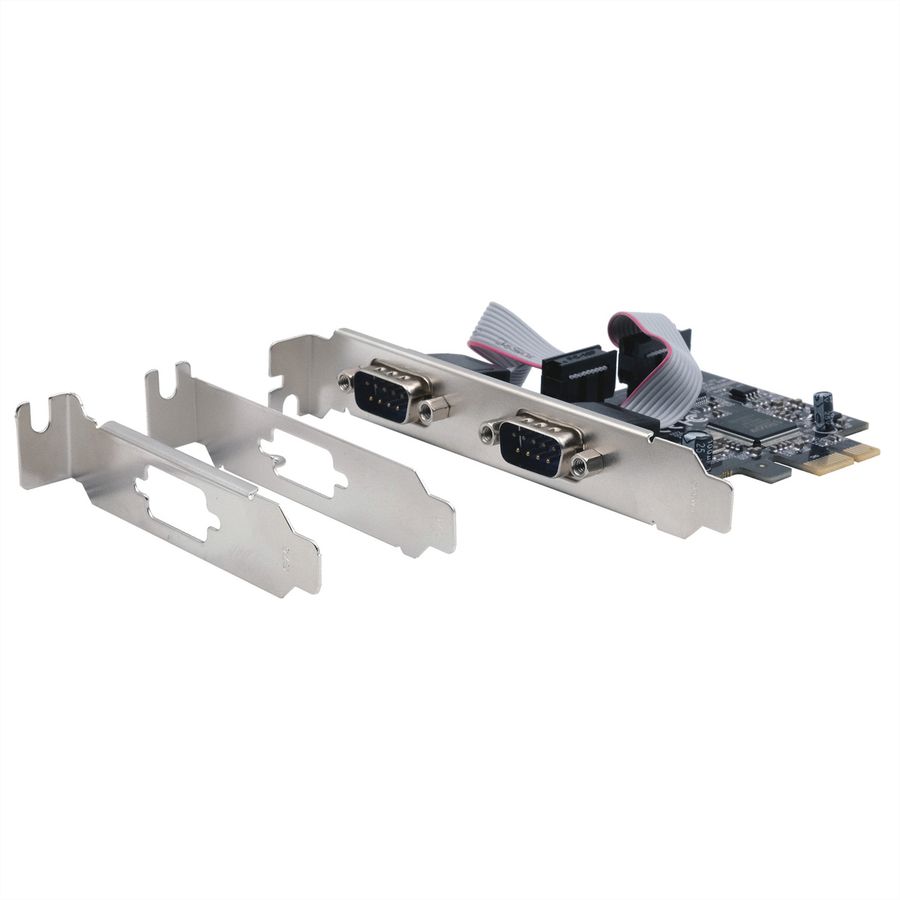

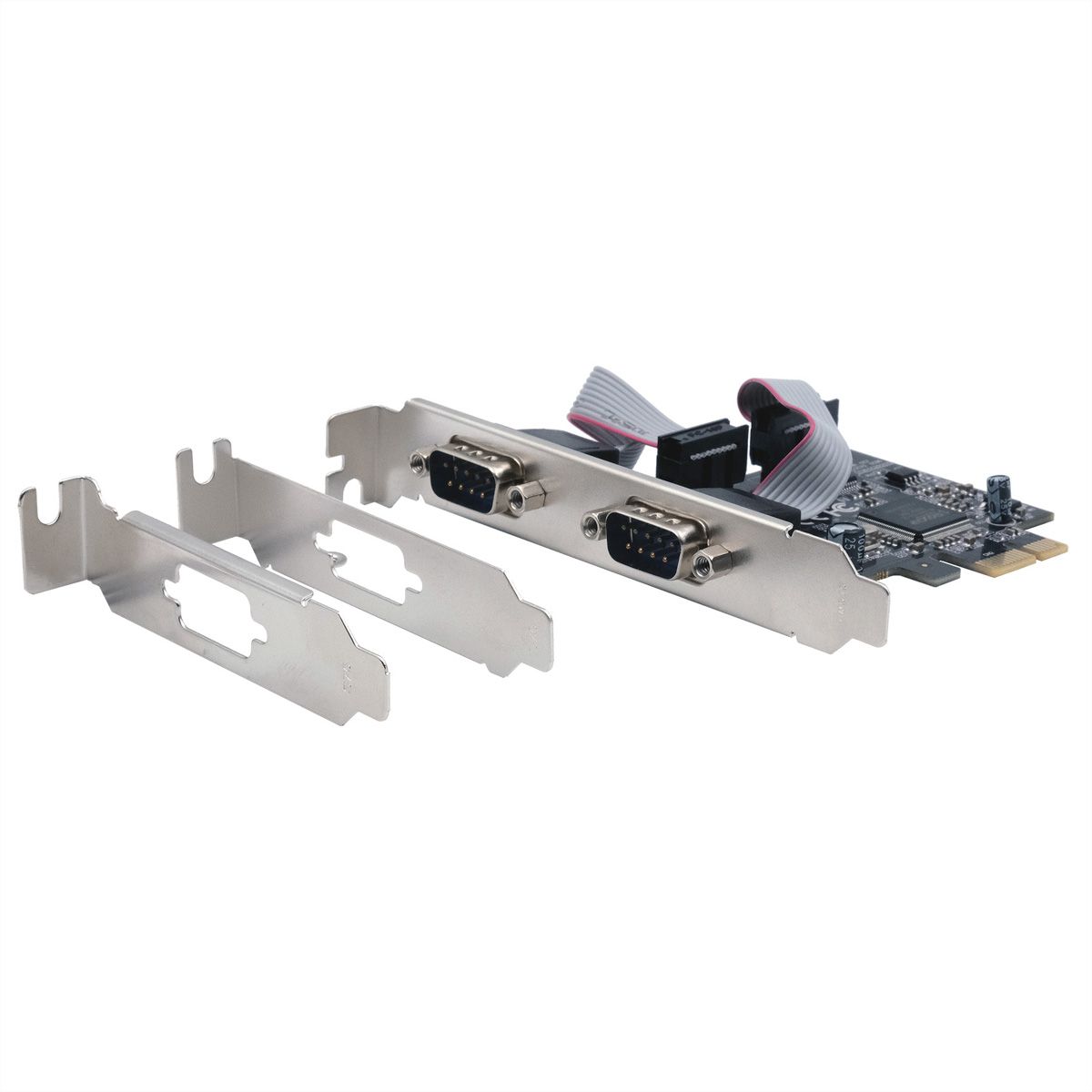

Mit der EX-46012 werden zwei Low Profile Bügel für schmale Computer Gehäuse bis 8 cm Bauhöhe mitgeliefert.

• RS-232 V.24 Schnittstelle
• FIFO Buffer 16C550 mit 256Bytes
• I/O Adressen und Interrupt werden vom Betriebssystem vergeben
• PCIe Schnittstelle kompatibel mit 1.1 Spezifikationen
• Daten Bits 5, 6, 7 und 8
• Stop Bits 1, 1.5 und 2
• Parity: none, even, odd, space und mark
• RS-232 Signale TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Chip-Set: ASIX MCS9901CV-CC

Specifications

Manufacturer	EXSYS
Product group	Schnittstellenkarten
Product type	PCI-Express-Adapterkarte

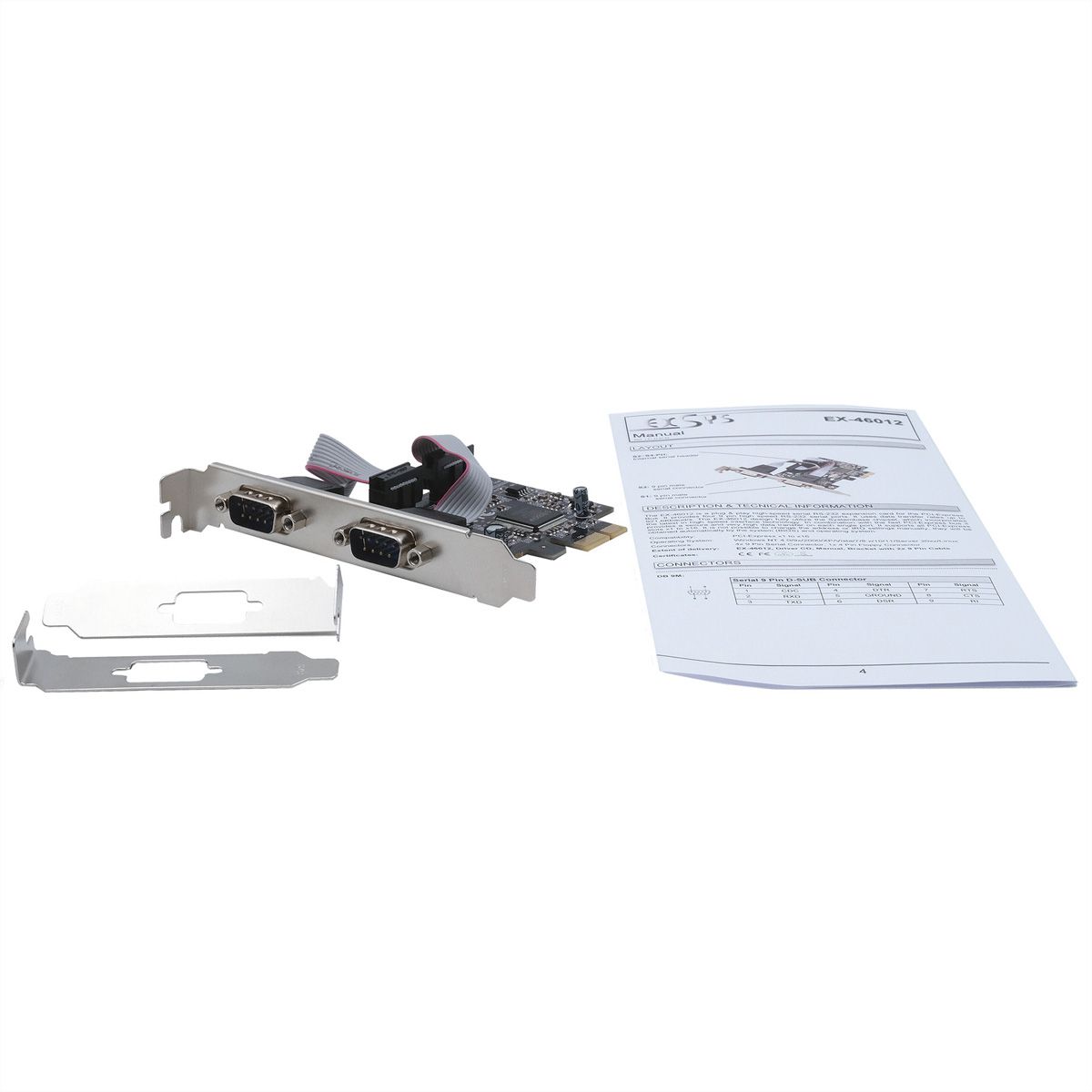

Scope of delivery	EX-46012, Low Profile Bügel, Handbuch
BUS system	PCI Express
Interface	2x 9-Pin serielle RS-232 Stecker
RS-232 Interface	ja
Power supply	3.3V über PCIe Slot
Data transfer rate	300Baud bis 921.6KBaud
Chipset	ASIX MCS9901CV-CC
Operating System	DOS, Win9.x/ME/2000/XP/Vista/7/8.x/10/11 (32&64), Server 200x & 2012 R2, Linux, MAC OSx

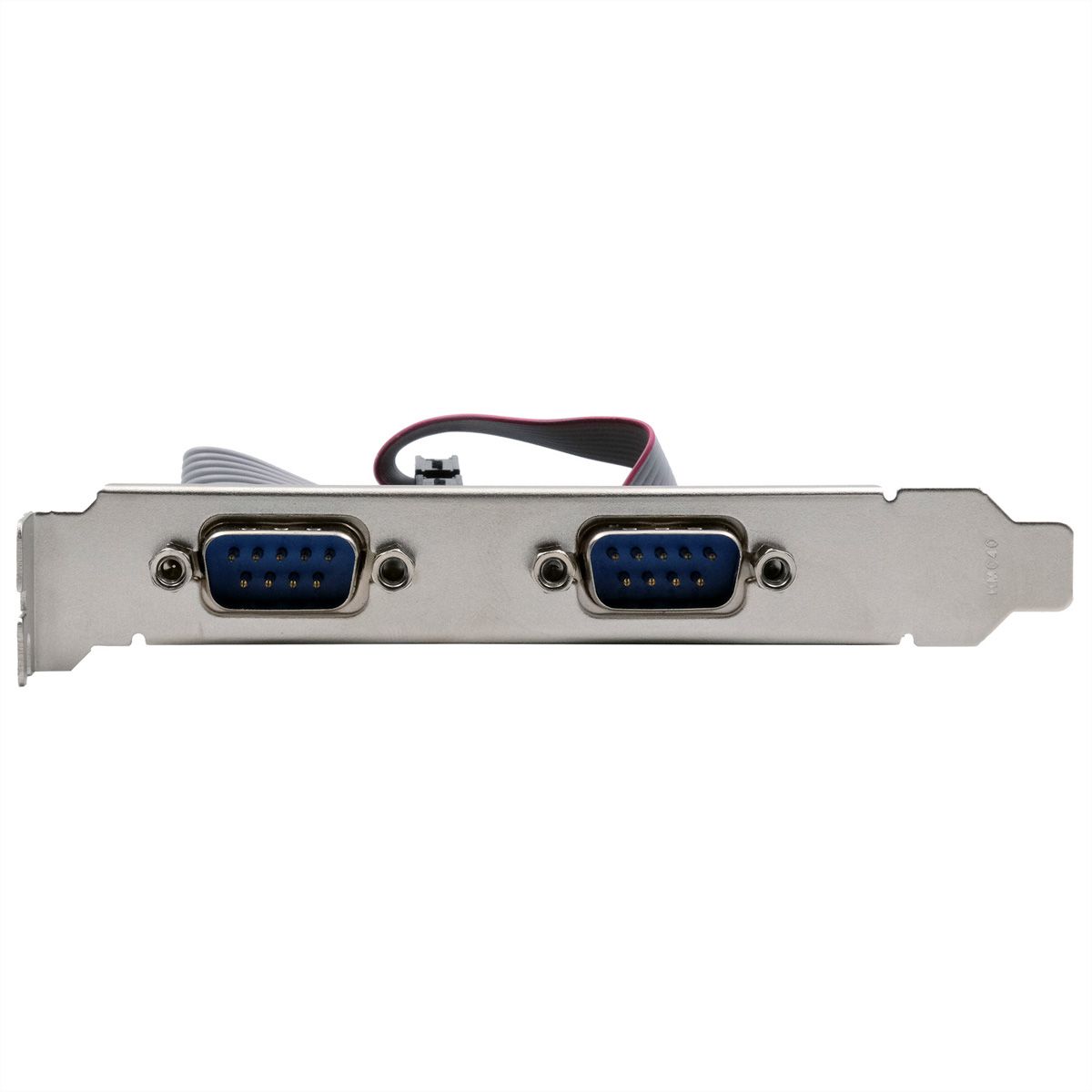

Connection ports	2 x 9 Pin D-SUB Seriell Stecker
Mounting height	Low Profile
Installation Guide / Manual	ja
Height	62 mm
Width	77.6 mm
Weight	130 g
Height of packaging (single piece)	40 mm
Width of packaging (single piece)	250 mm
Depth of packaging (single piece)	170 mm
Package weight (single piece)	0.156 kg
