Description

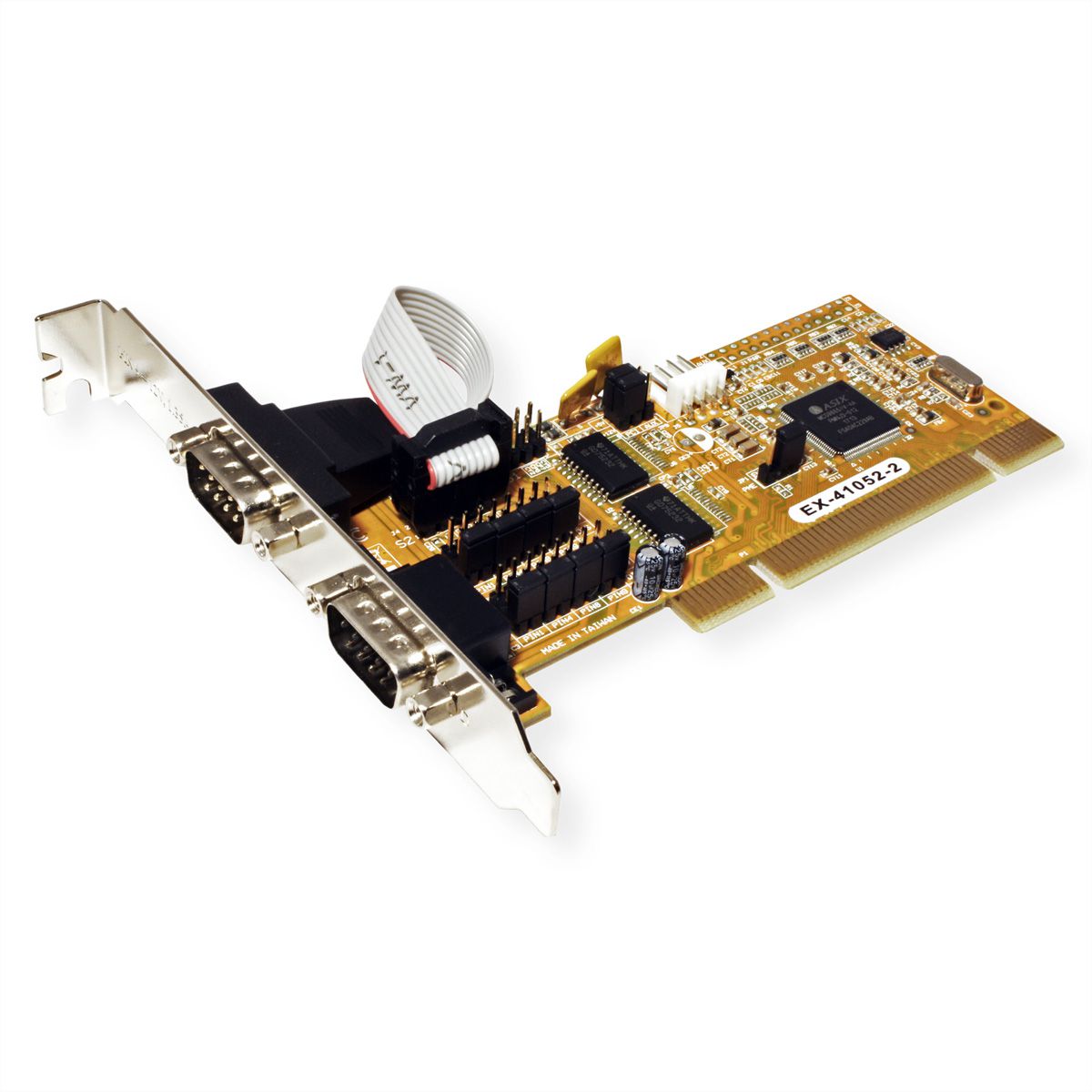

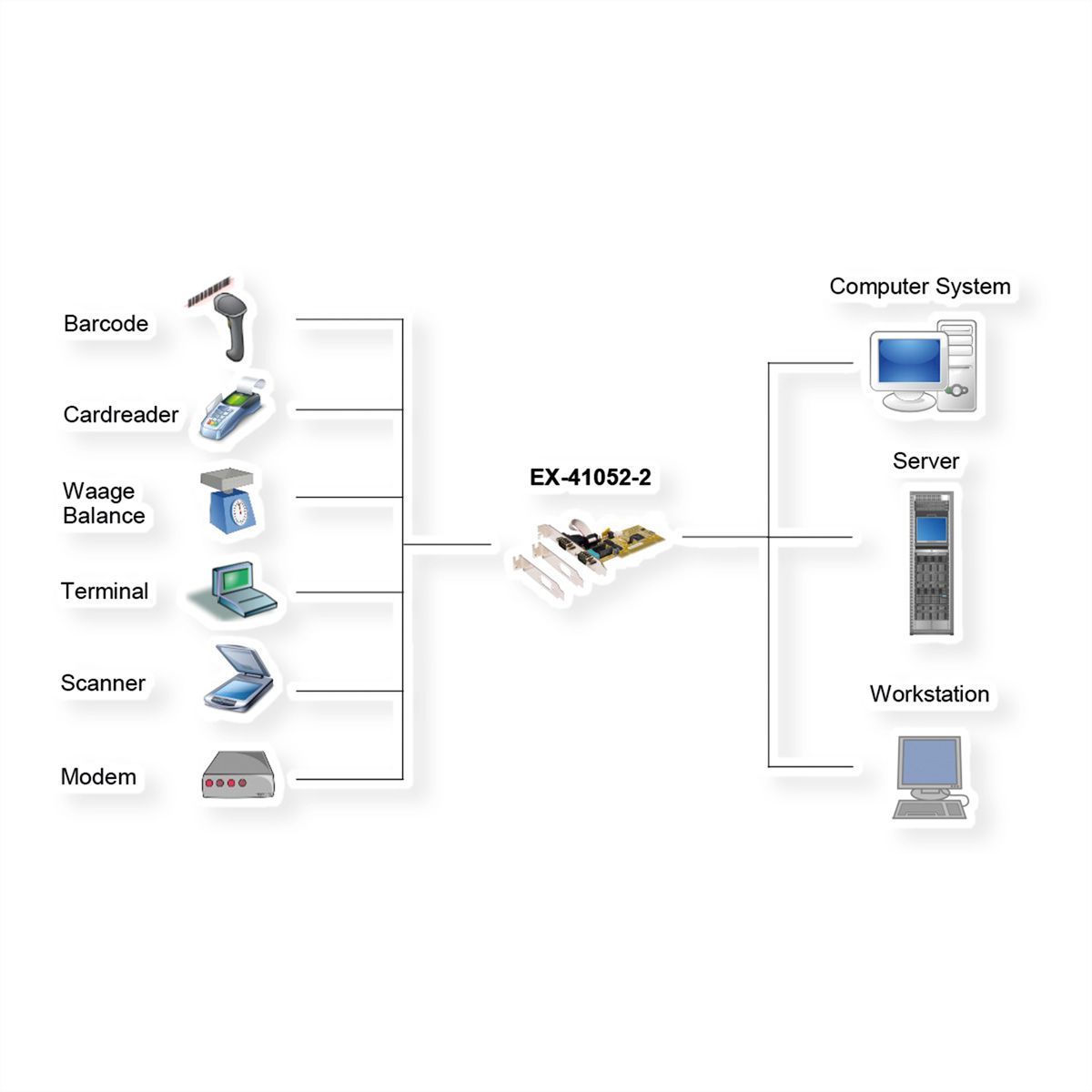

Die EX-41052-2 PCI I/O Karte stellt zwei serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung. Sie ist entwickelt worden um zwei weitere Serielle Ausgänge für PC, kleine Workstation oder Server über den PCI– oder PCI-X Bus zu erweitern.

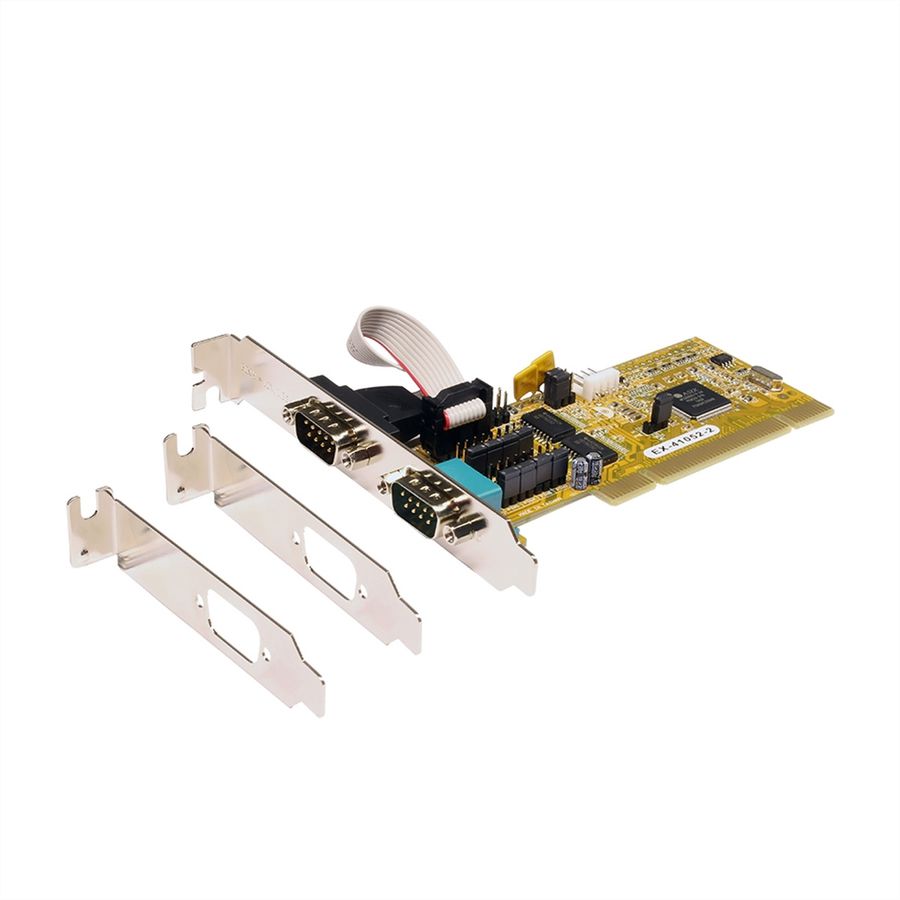

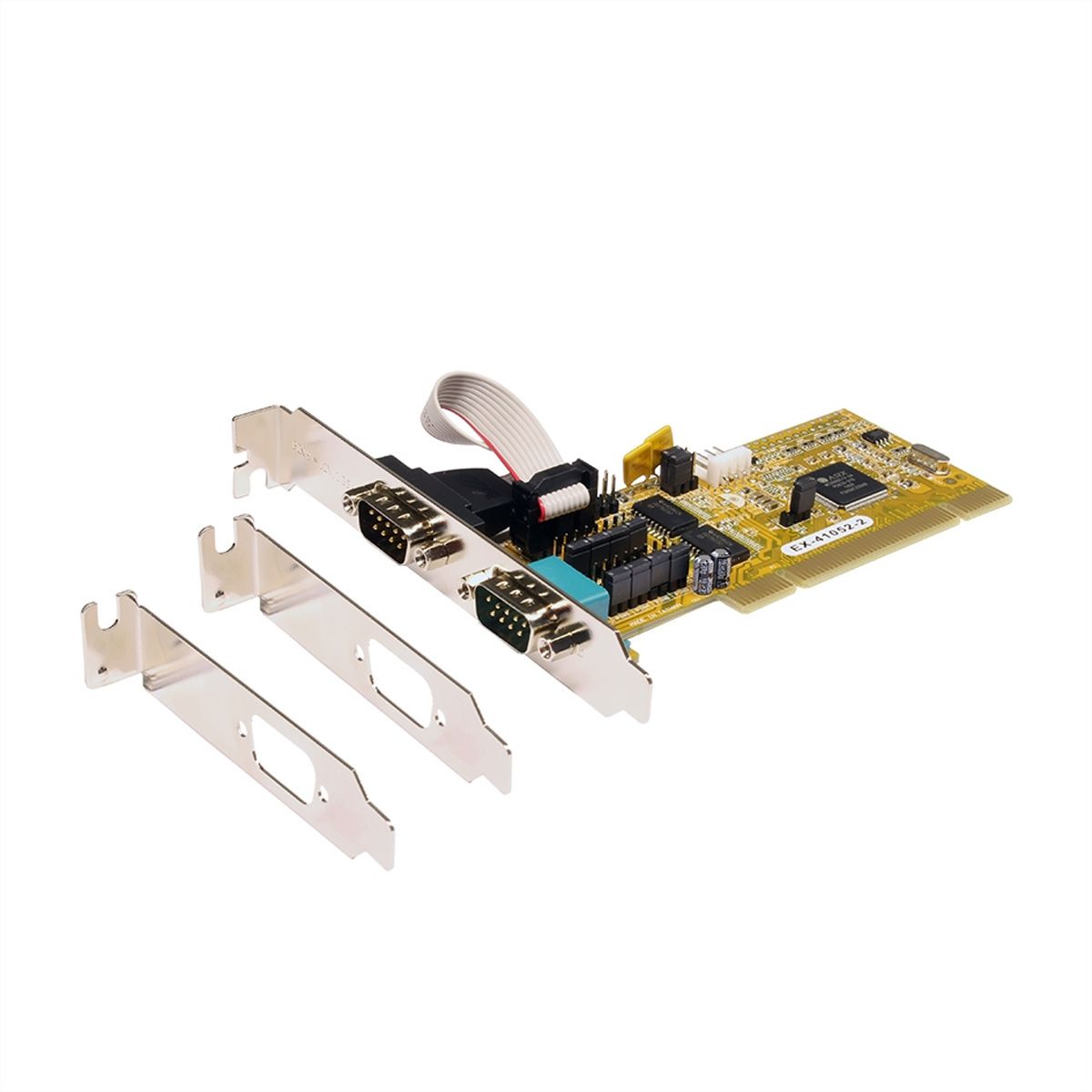

+5V und +12V sind auf Pin 9 der seriellen Steckers konfigurierbar POS System (Power over System). Mit der EX-41052-2 werden zwei Low Profile Bügel für schmale Computer Gehäuse bis 8cm Bauhöhe mitgeliefert.

• Schnittstelle: RS232 V.24
• FIFO Buffer: 16C550 mit 256Byte
• ±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
• I/O Adressen und Interrupt wird vom System BIOS vergeben
• Daten Bits: 5, 6, 7, 8 / Stop Bits: 1, 1.5, 2
• Parity: none, even, odd, space, mark
• Signale: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• +5V oder +12V auf Pin 9 von beiden Seriellen Stecker einstellbar
• Unterstützt Motherboard mit 5V und 3.3V
• Chip-Set: MosChip MCS9865IV-AA

Specifications

Manufacturer	EXSYS
Product group	Schnittstellenkarten
Product type	PCI-Adapterkarte
Scope of delivery	EX-41052-2, 2 x low-profile beugel, driver-cd, handleiding
BUS system	PCI
Interface	2x seriell RS-232
RS-232 Interface	ja
Data transfer rate	300Baud bis 115.2KBaud
Chipset	MosChip Chip-Set
Operating System	DOS, Win9.x/ME/2000/XP/Vista/7/8.x/10 (32&64)Server 200x & 2012 R2, Linux
Connection ports	2 x 9 Pin D-SUB Seriell Stecker, 1 x 4 Pin Stecker für den Anschluss des PC Netzteils
Mounting height	Low Profile
Installation Guide / Manual	ja
Weight	180 g
Height of packaging (single piece)	50 mm
Width of packaging (single piece)	150 mm
Depth of packaging (single piece)	230 mm
Package weight (single piece)	0.16 kg
