Beschrijving

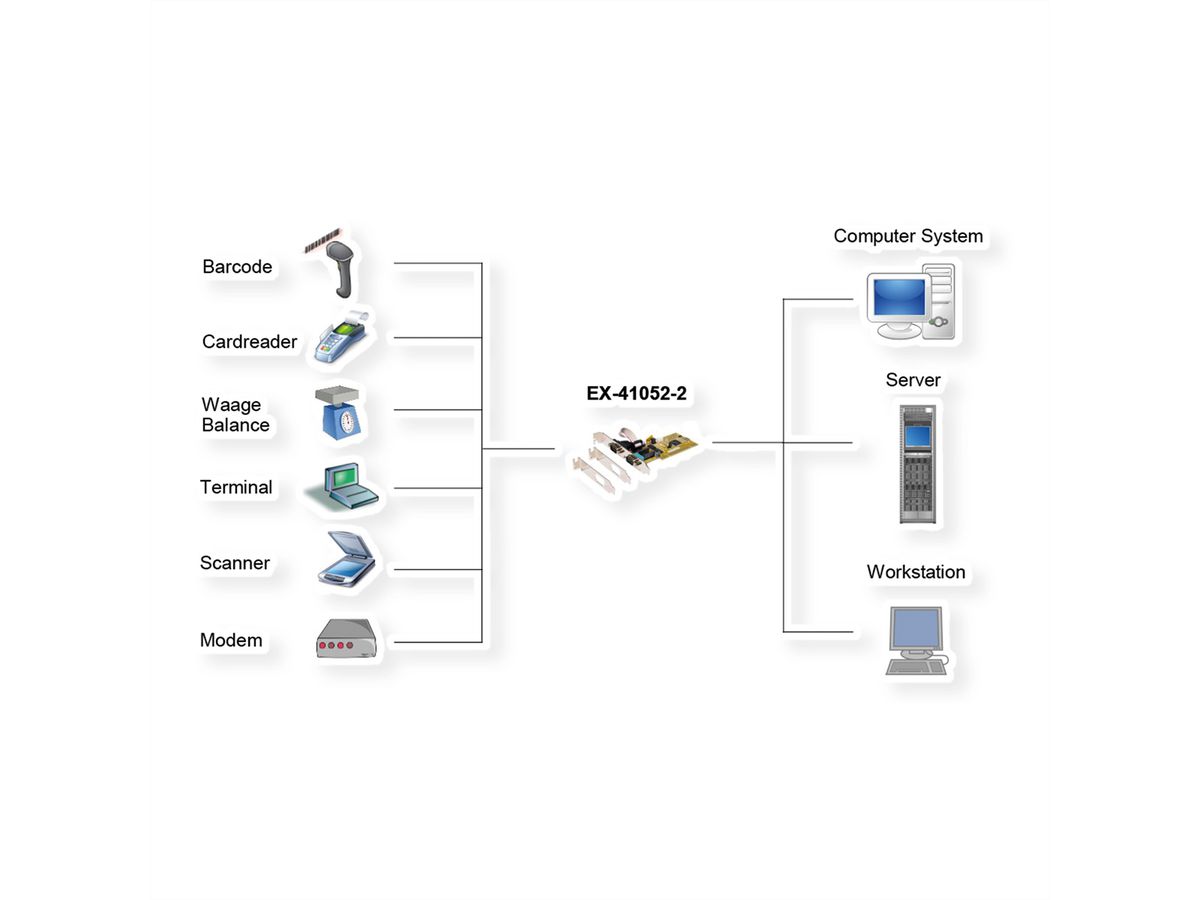

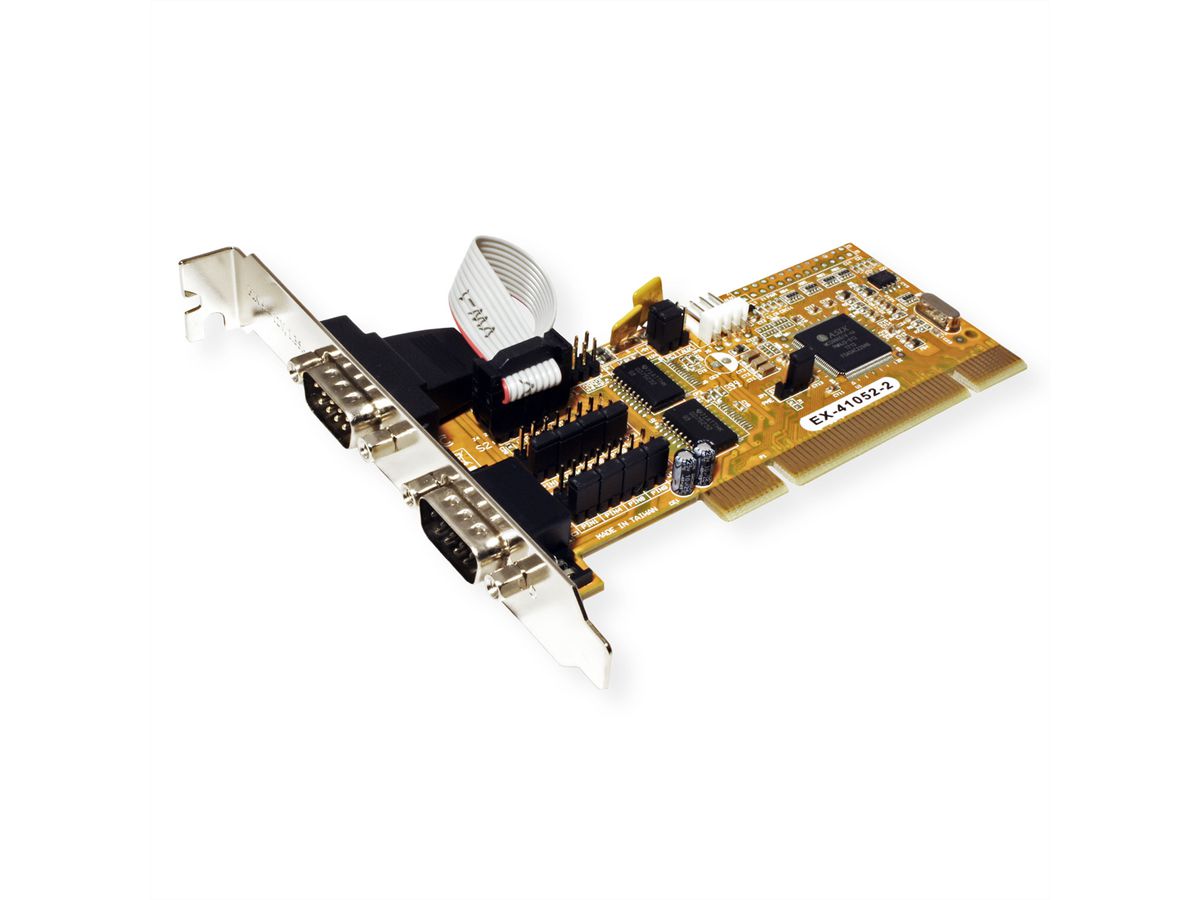

De EX-41052-2 PCI I/O-kaart biedt twee seriële RS-232 High Performance UART 16C550 uitgangen. De kaart is ontwikkeld om twee extra seriële uitgangen voor pc's, kleine werkstations of servers uit te breiden via de PCI- of PCI-X-bus.

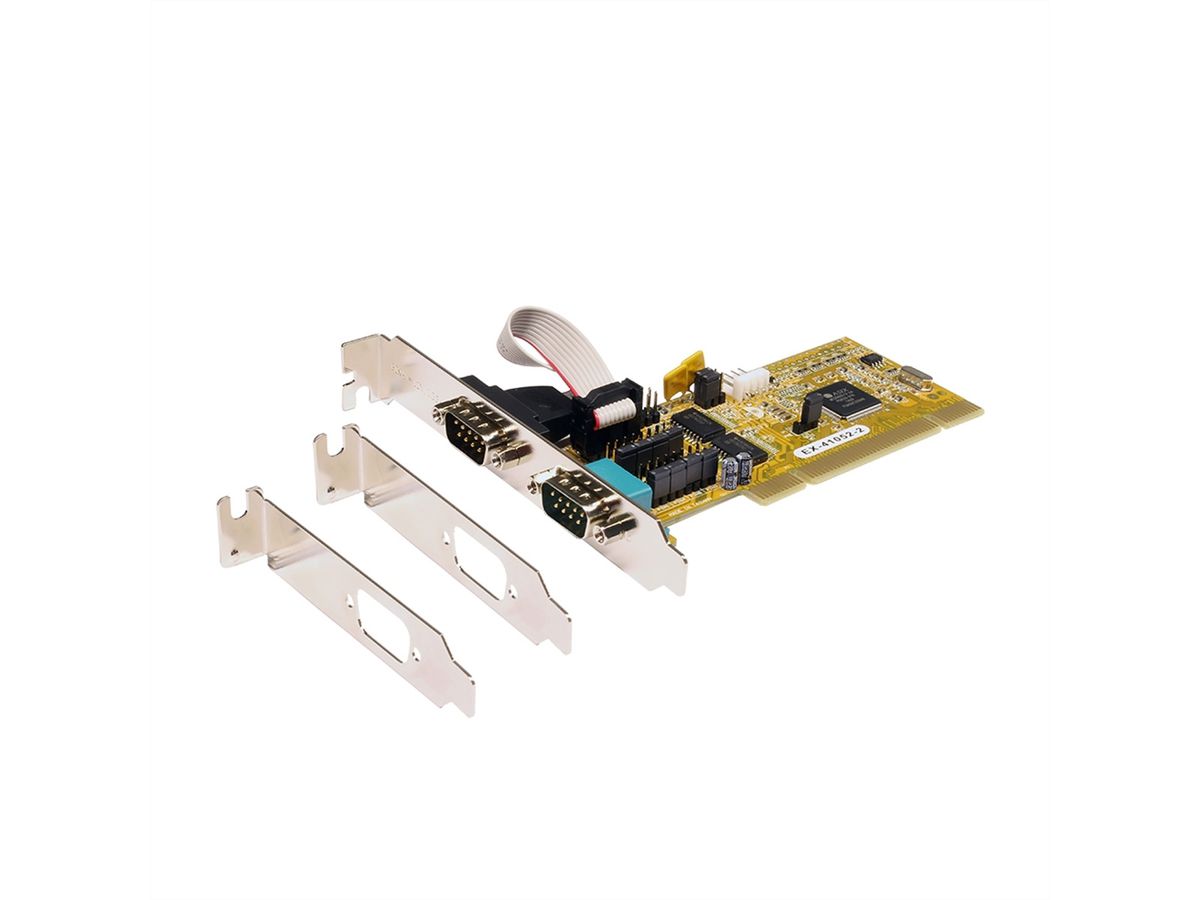

+5V en +12V zijn instelbaar op pin 9 van de seriële connector POS System (Power over System). De EX-41052-2 wordt geleverd met twee low-profile beugels voor smalle computerbehuizingen met een hoogte tot 8 cm.

- Interface: RS232 V.24
- FIFO-buffer: 16C550 met 256 byte
- ±15kV IEC1000-4-2 ESD-bescherming voor RS232 I/O's
- I/O-adressen en interrupt worden toegewezen door het systeem-BIOS
- Gegevensbits: 5, 6, 7, 8 / Stopbits: 1, 1,5, 2
- Pariteit: geen, even, oneven, spatie, markering
- Signalen: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- +5V of +12V kan worden ingesteld op pin 9 van beide seriële connectoren
- Ondersteunt moederbord met 5V en 3,3V
- Chipreeks: MosChip MCS9865IV-AA

Specificaties

Producent	EXSYS
Produkt groep	Interface kaarten
Produkt type	PCI Adapter
Leveringsomvang	EX-41052-2, 2 x low-profile beugel, driver-cd, handleiding
Bus-Systeem	PCI
Interface	2x serieel RS-232
RS-232 Interface	ja
Data transfer-Snelheid	300baud tot 115,2KBaud
Chipset	MosChip Chip-Set
Systeem	DOS, Win9.x/ME/2000/XP/Vista/7/8.x/10 (32&64)Server 200x & 2012 R2, Linux
Aansluitingen	2 x 9-pins D-SUB seriële connectoren, 1 x 4-pins connector voor aansluiting van voeding op de pc
Bouw hoogte	Low Profile
Installatie handleiding / Handboek	ja
Gewicht	180 g
Hoogte verpakking	50 mm
Breedte verpakking	150 mm
Diepte verpakking	230 mm
Gewicht verpakking	0.16 kg

Downloads

Manufacturer data sheet - English (503,1 KB)

Download
