Description

Stellt vier serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

Die EX-46014 PCIe I/O Karte stellt vier serielle RS-232 High Performance UART 16C550 Ausgänge zur Verfügung.

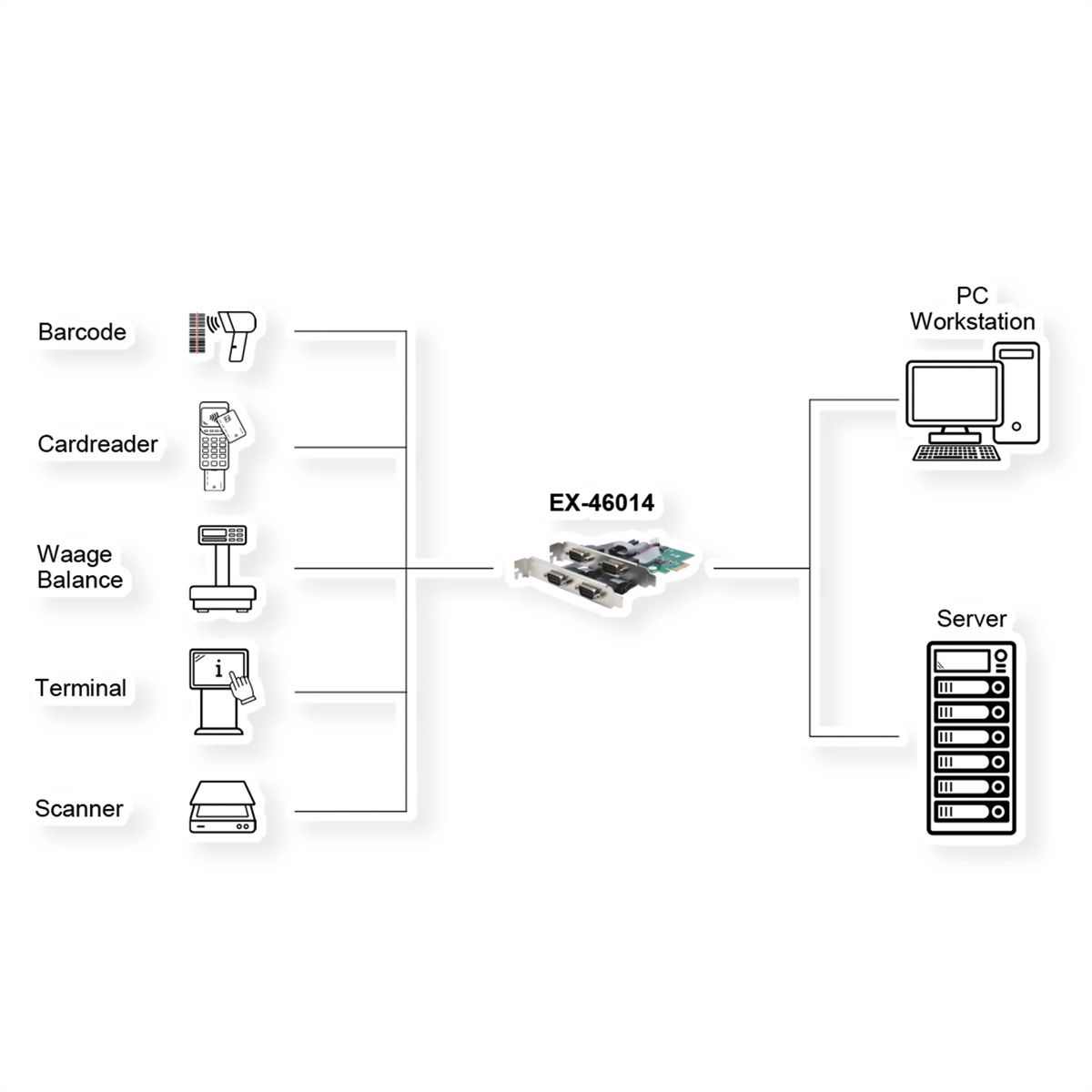

Sie wurde entwickelt um vier weitere serielle Ports für PC, kleine Workstation oder Server über den PCIe Bus zu erweitern.

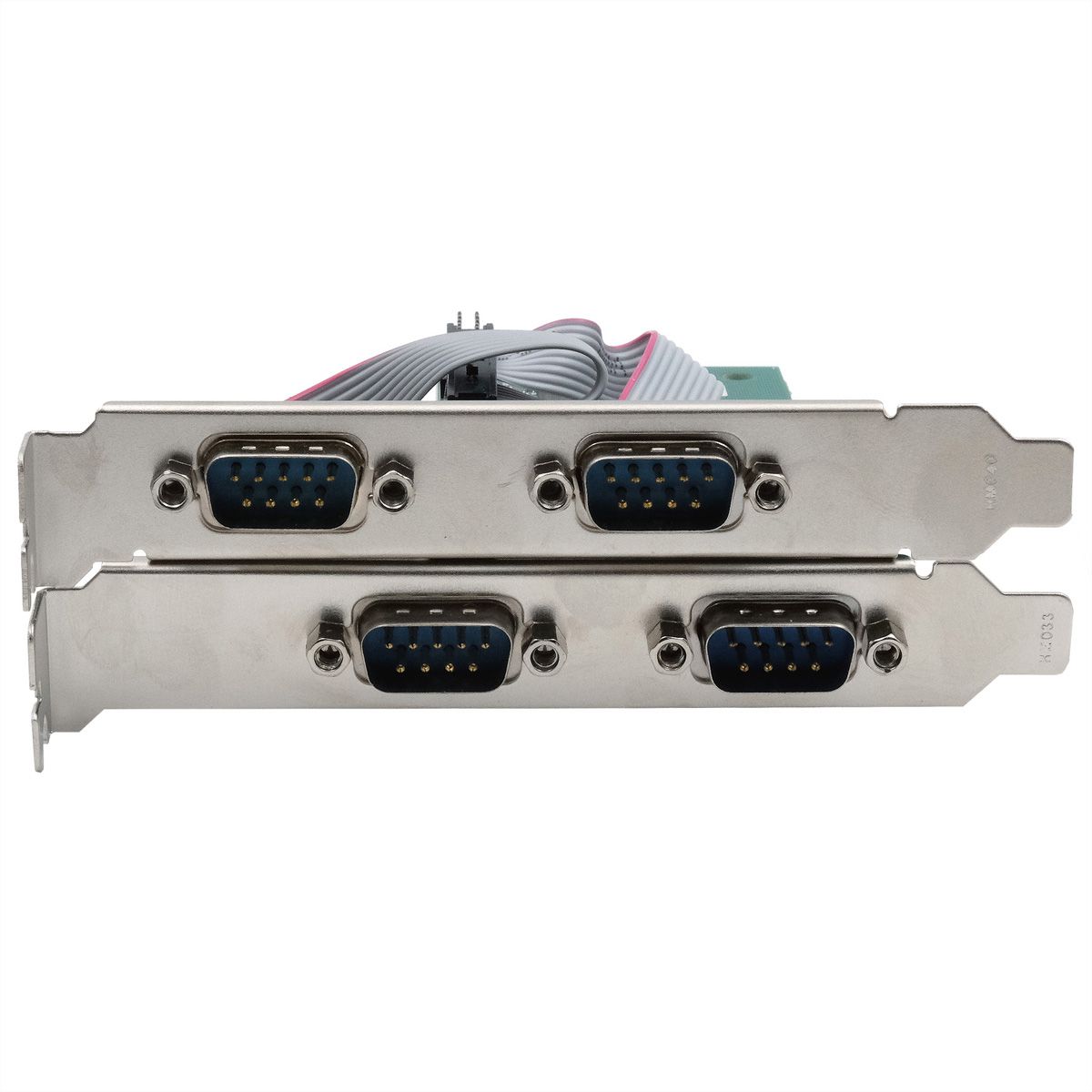

Die vier 9-Pin-Anschlüsse sind auf zwei Slotblechen angebracht. Für schmale Rechner werden vier Low Profile Bleche mitgeliefert.

• RS-232 V.24 Schnittstelle
• FIFO Buffer 16C550 mit 256Bytes
• I/O Adressen und Interrupt werden vom Betriebssystem vergeben
• PCIe Schnittstelle kompatibel mit 1.1 Spezifikationen
• Daten Bits 5, 6, 7 und 8
• Stop Bits 1, 1.5 und 2
• Parity: none, even, odd, space und mark
• RS-232 Signale TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Chip-Set: ASIX MCS9901CV-CC

Specifications

Manufacturer	EXSYS
Product group	Schnittstellenkarten
Product type	PCI-Express-Adapterkarte

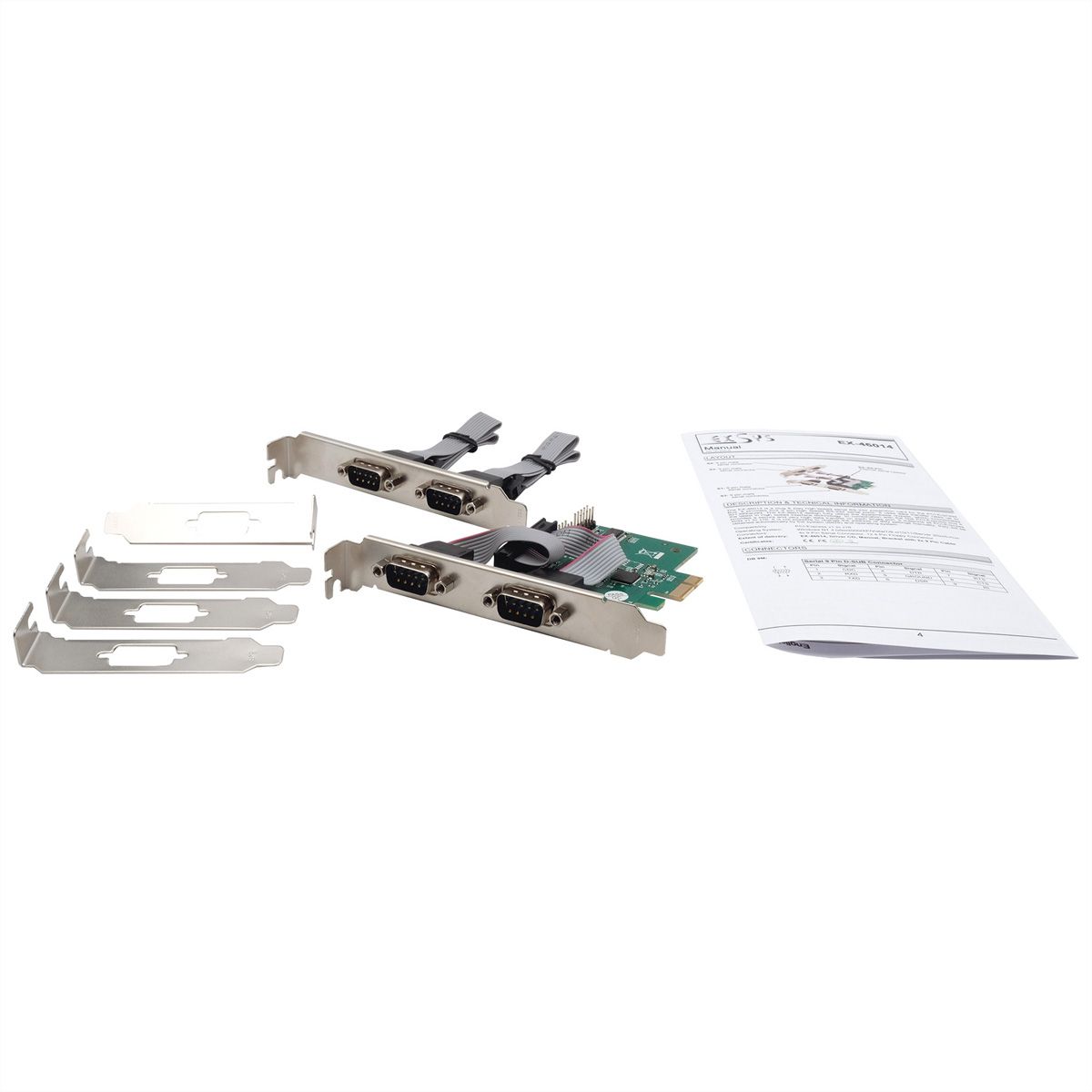

Scope of delivery	EX-46014, 4x low profile beugels, handleiding
BUS system	PCI Express
Interface	4x 9-Pin serielle RS-232 Stecker
RS-232 Interface	ja
Power supply	3,3V via PCIe-slot
Data transfer rate	300Baud bis 921.6KBaud
Chipset	ASIX MCS9901CV-CC
Operating System	WinXP/Vista/7/8.x/10/11 (32&64), Server 200x & 2012 R2, Linux
Connection ports	4 x 9-pins D-SUB seriële male connector
Mounting height	Low Profile
Installation Guide / Manual	ja
Operating temperature min.	0 °C
Operating temperature max.	55 °C
Height	60 mm
Width	89 mm
Weight	180 g
Height of packaging (single piece)	40 mm
Width of packaging (single piece)	160 mm
Depth of packaging (single piece)	230 mm
Package weight (single piece)	0.185 kg
