Beschrijving

Biedt vier RS-232 hoogwaardige UART 16C550 seriële uitgangen.

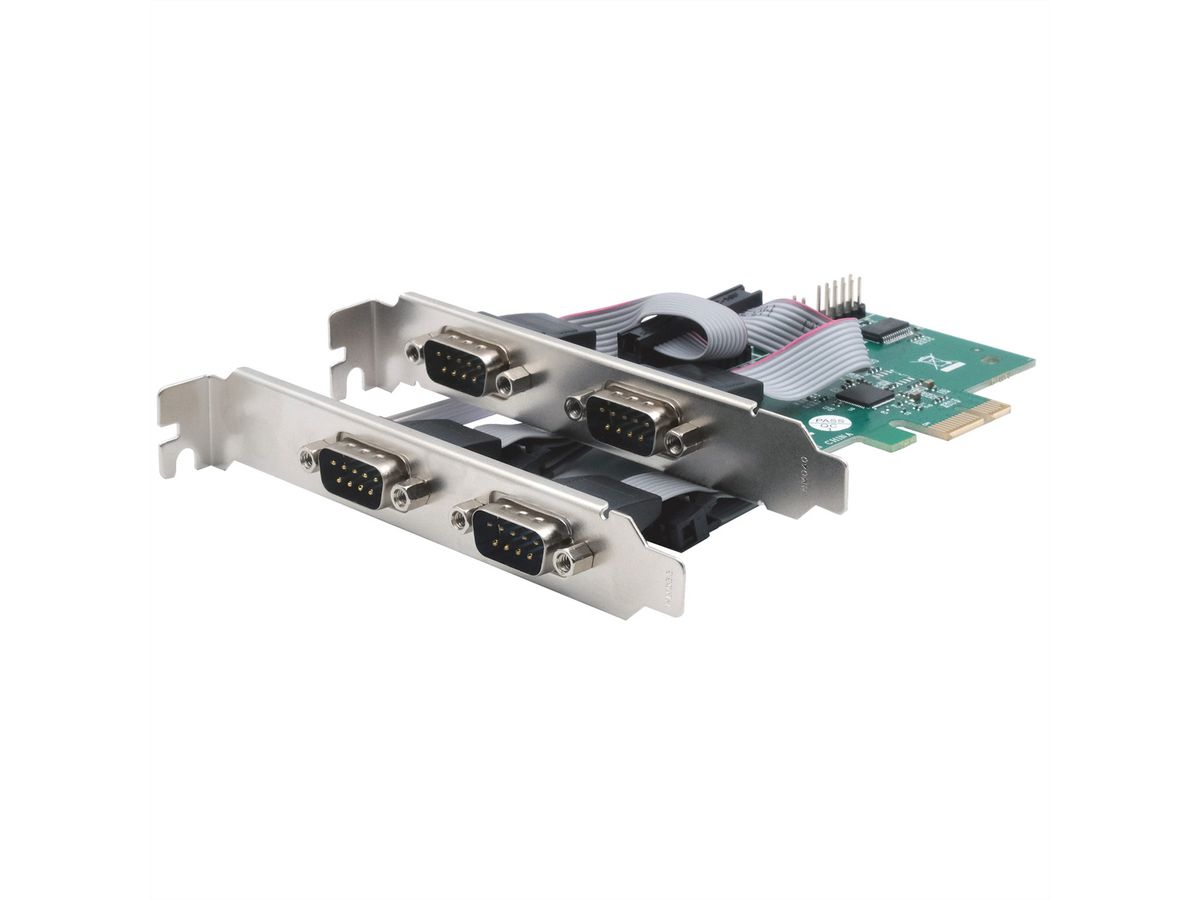

De EX-46014 PCIe I/O-kaart biedt vier seriële RS-232 high-performance UART 16C550-uitgangen.

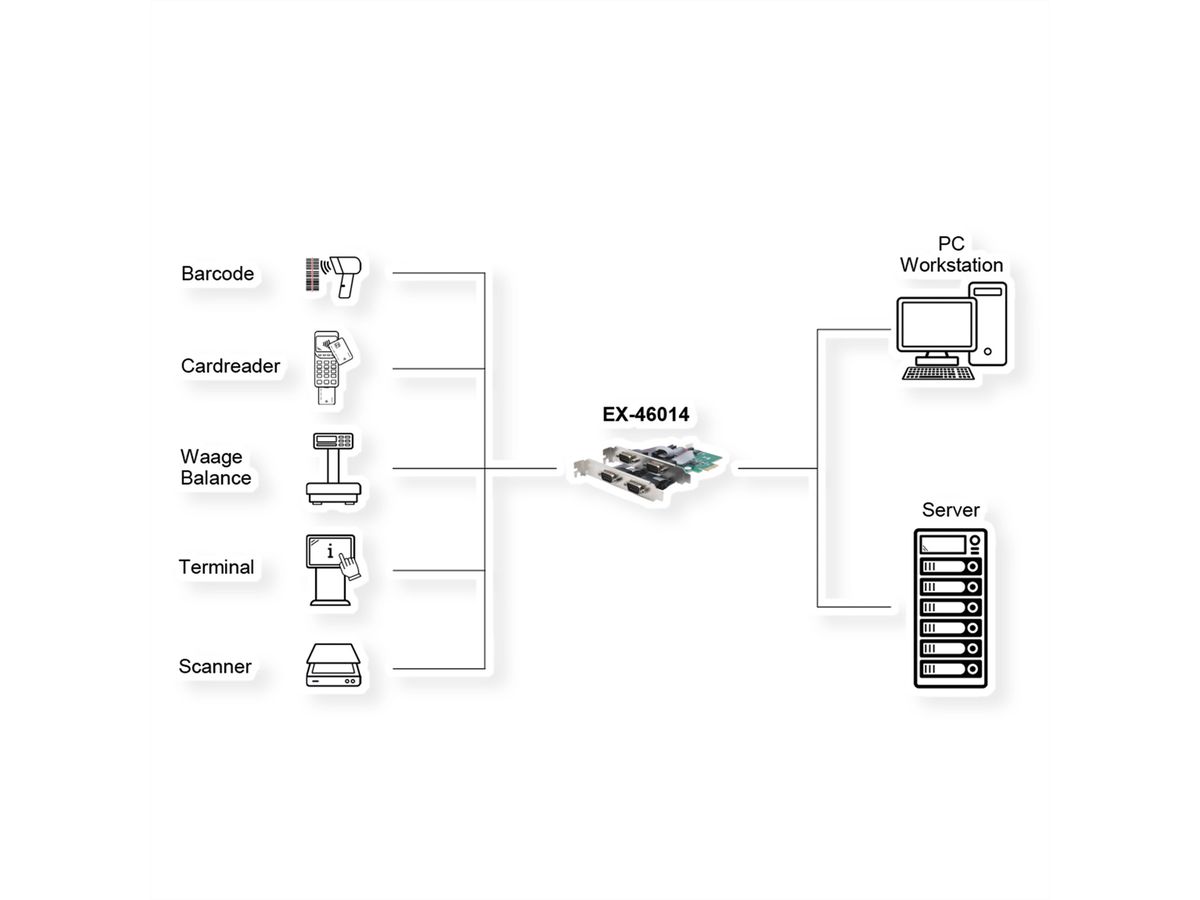

Het is ontwikkeld om vier extra seriële poorten voor pc's, kleine werkstations of servers uit te breiden via de PCIe-bus.

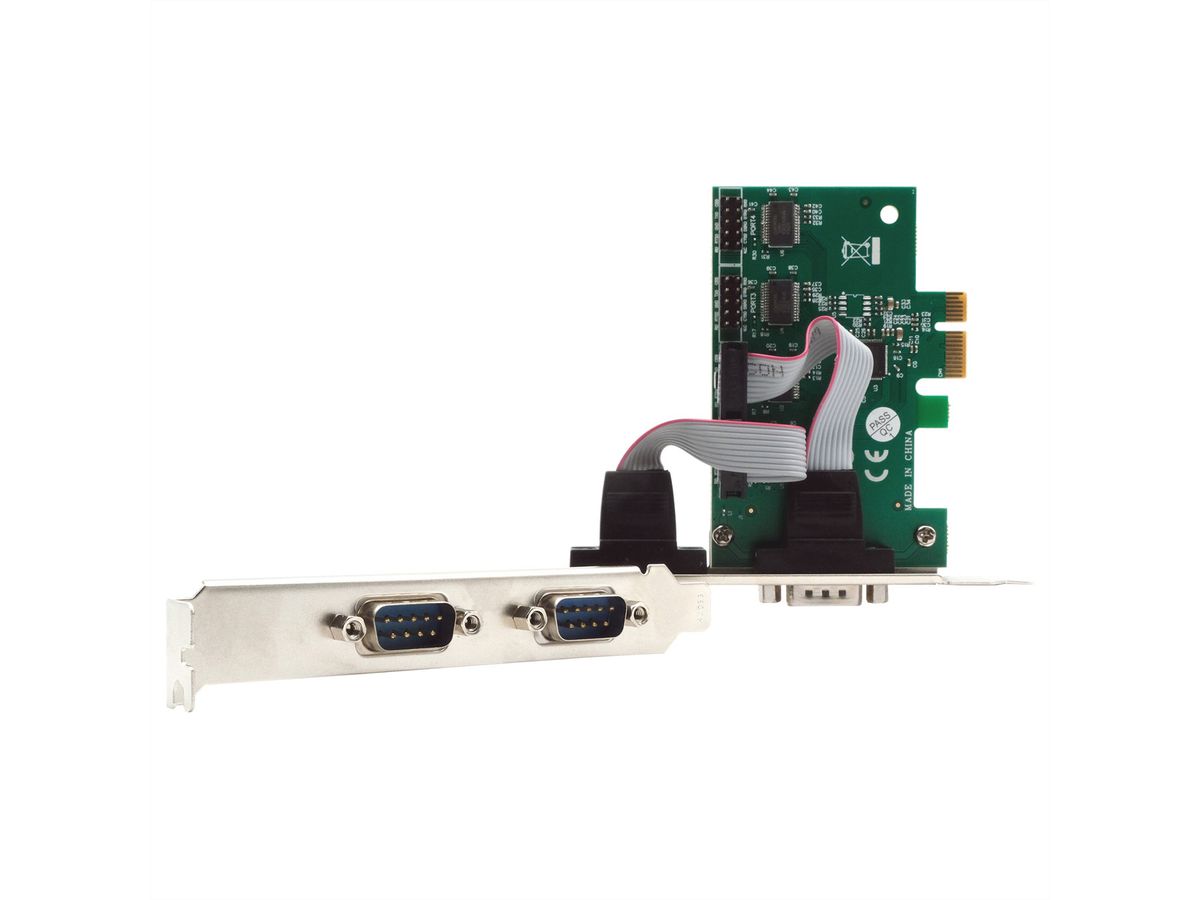

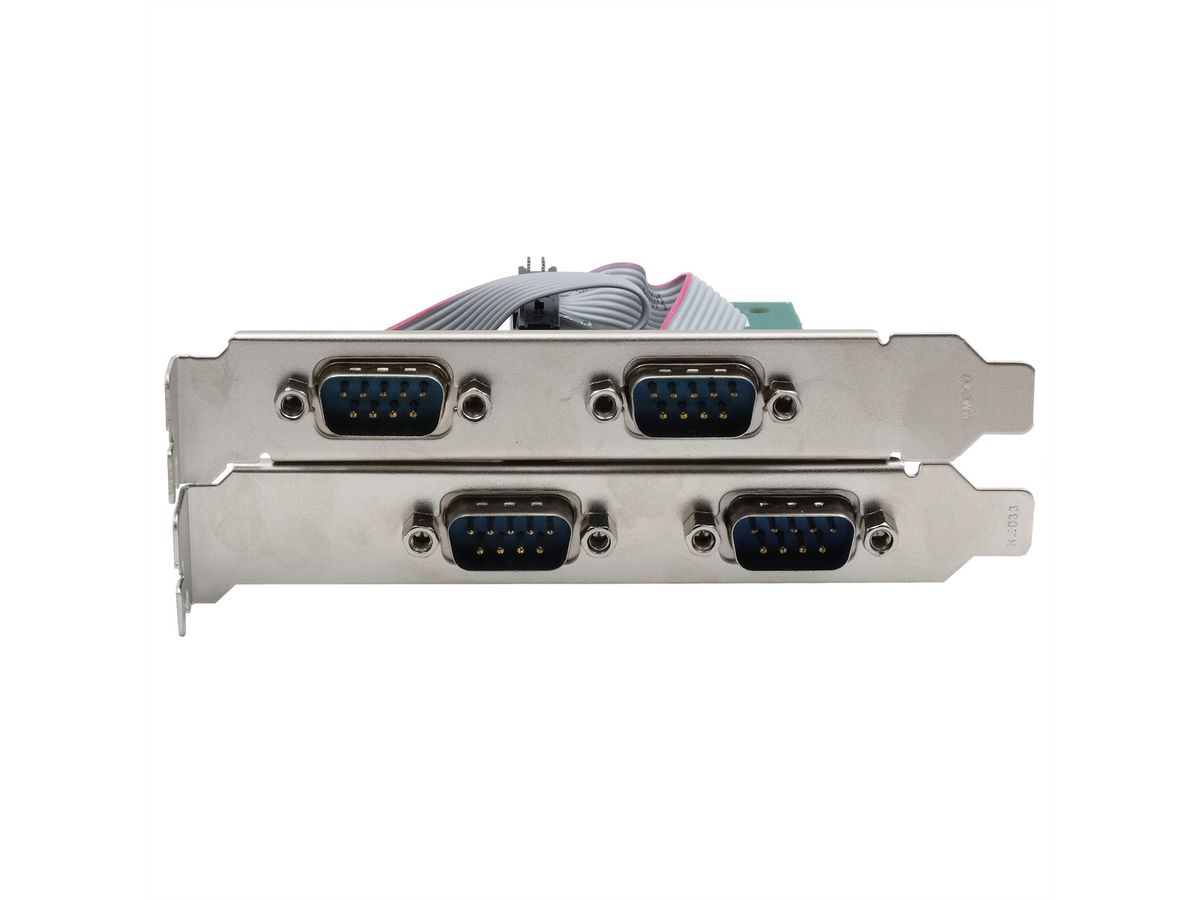

De vier 9-pins connectoren zijn bevestigd aan twee slotbeugels. Vier onopvallende metalen platen zijn inbegrepen voor smalle computers.

• RS-232 V.24-interface
• FIFO-buffer 16C550 met 256 bytes
• I/O-adressen en interrupts worden toegewezen door het besturingssysteem
• PCIe-interface die voldoet aan 1.1-specificaties
• Databits 5, 6, 7 en 8
• Stopbits 1, 1,5 en 2
• Pariteit: geen, even, oneven, spatie en teken
• RS-232-signalen TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Chipset: ASIX MCS9901CV-CC

Specificaties

Producent	EXSYS
Produkt groep	Interface kaarten
Produkt type	PCI-Express Adapter

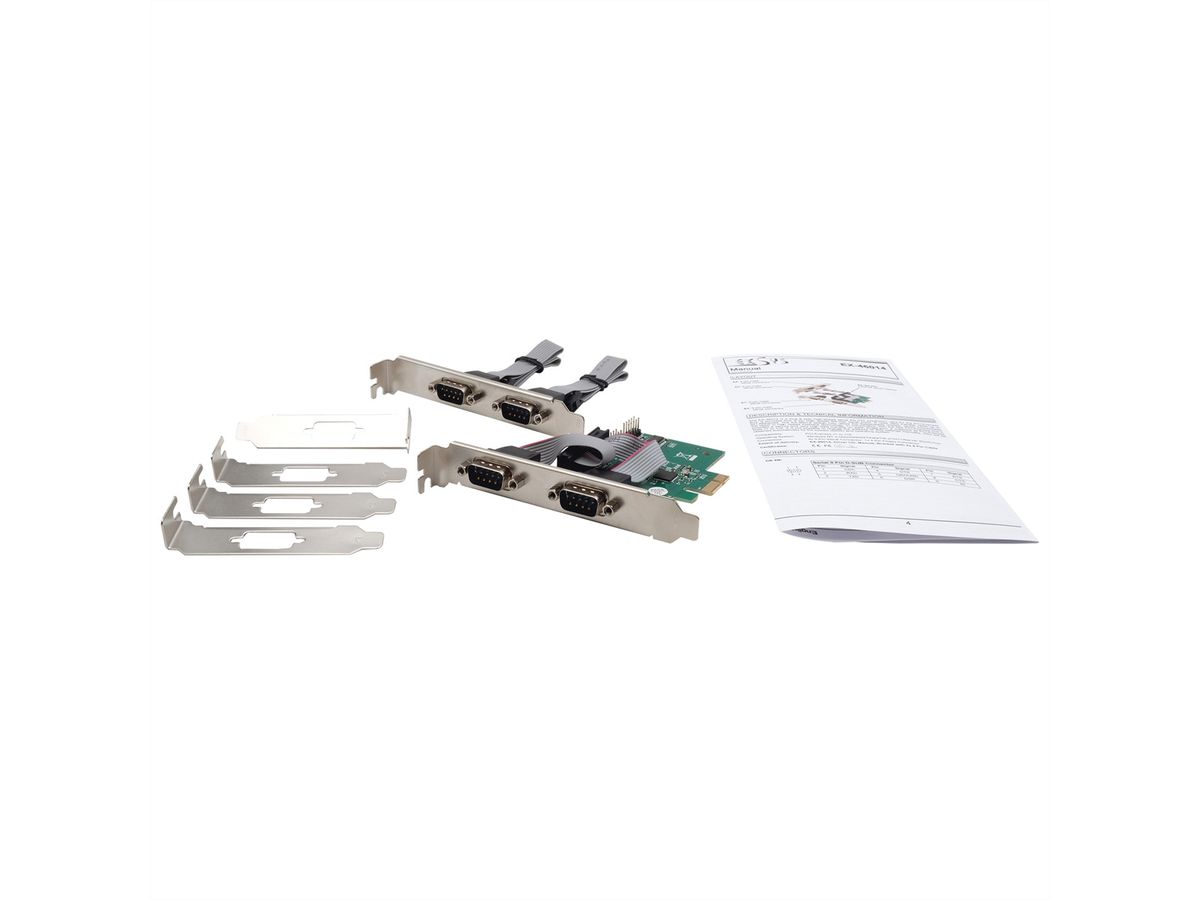

Leveringsomvang	EX-46014, 4x low profile beugels, handleiding
Bus-Systeem	PCI Express
Interface	4x 9-pins seriële RS-232 connectoren
RS-232 Interface	ja
Stroom verzorging	3,3V via PCIe-slot
Data transfer-Snelheid	300Baud tot 921.6KBaud
Chipset	ASIX MCS9901CV-CC
Systeem	WinXP/Vista/7/8.x/10/11 (32&64), Server 200x & 2012 R2, Linux
Aansluitingen	4 x 9-pins D-SUB seriële male connector
Bouw hoogte	Low Profile
Installatie handleiding / Handboek	ja
Bedrijfstemperatuur min.	0 °C
Bedrijfstemperatuur max.	55 °C
Hoogte	60 mm
Breedte	89 mm
Gewicht	180 g
Hoogte verpakking	40 mm
Breedte verpakking	160 mm
Diepte verpakking	230 mm
Gewicht verpakking	0.185 kg
