Description

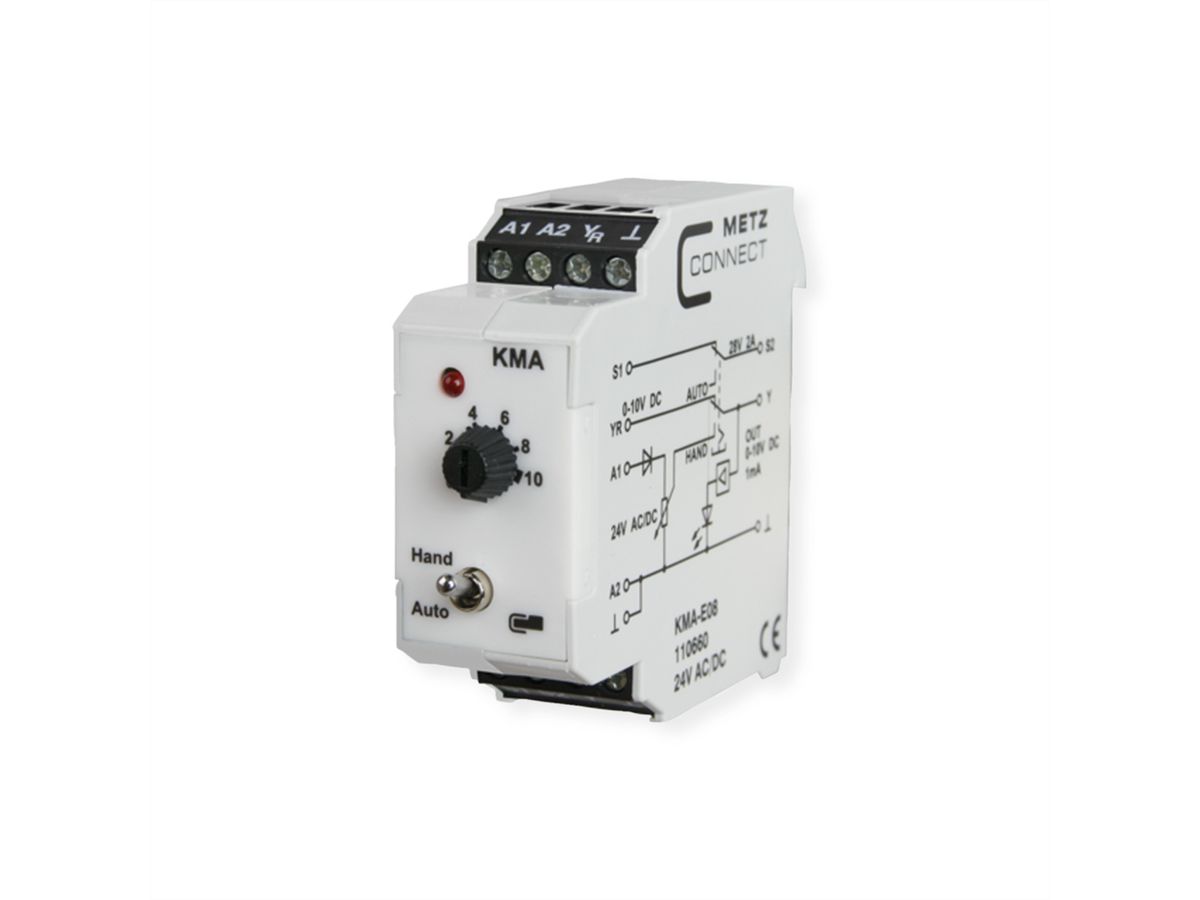

Der Analogwertgeber dient als Stellgrößengeber für manuelle Stellgrößenvorgabe, z. B. Mischklappen, Ventilstellungen, Temperaturwerte usw.

Das Modul kann durch zwei Betriebsarten gesteuert werden, welche mittels integriertem zweistufigen Schalter (HAND, AUTO) umschaltbar sind. Über die externen Steuerkontaktklemmen S1 und S2 wird die Schalterstellung rückgemeldet. Schalterstellung HAND: Die Stellgröße kann mittels frontseitigen Potentiometers eingestellt werden. Das Ausgangssignal 0 ... 10 V steht an der Klemme Y zur Verfügung. Schalterstellung AUTO: Die Stellgröße wird ohne Veränderung über die Klemme YR an den Stellgrößenausgang Y durchgeschaltet.

• Sollwertgeber
• Handbedienebene mit Rückmeldung
• LED Helligkeit proportional zur Stellgröße

Specifications

Manufacturer	METZ CONNECT
Product group	Gebäudeautomation
Product type	Schnittstellenmodule
Colour	multicolored
Protection class (IP Code)	IP40 IP20
Operating temperature min.	-10 °C
Operating temperature max.	50 °C
Height	7.1 cm
Width	6.2 cm
Depth	11.7 cm
Weight	43 g
Height of packaging (single piece)	30 mm
Width of packaging (single piece)	70 mm
Depth of packaging (single piece)	80 mm
Package weight (single piece)	0.046 kg

Downloads

Manufacturer data sheet - Deutsch (2.8 MB)

Download

Manufacturer data sheet - English (2.5 MB)

Download
