Beschrijving

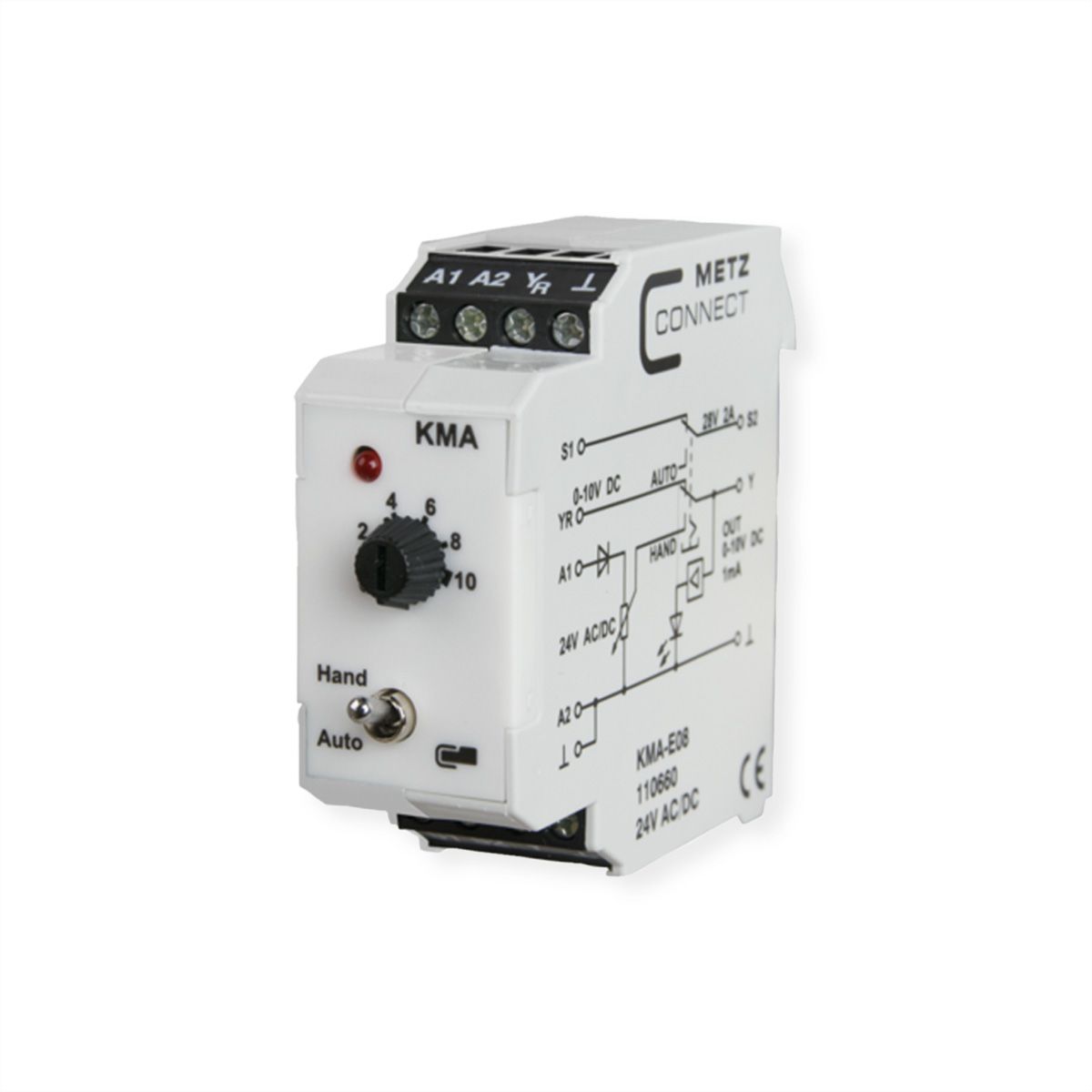

De analoge waardetransmitter wordt gebruikt als een stuurwaardetransmitter voor handmatige specificatie van stuurwaarden, bijv. mengkleppen, klepstanden, temperatuurwaarden, enz.

De module kan worden aangestuurd door twee bedrijfsmodi die je kunt schakelen met de geïntegreerde tweetrapsschakelaar (HAND, AUTO). De stand van de schakelaar wordt gesignaleerd via de externe regelcontactklemmen S1 en S2. Schakelaarstand HAND: De regelwaarde kan worden ingesteld met de potentiometer aan de voorkant. Het uitgangssignaal 0 ... 10 V is beschikbaar op klem Y. Schakelaarstand AUTO: De stelgrootte wordt via klem YR ongewijzigd doorgeschakeld naar de stelgrootte-uitgang Y.

- Setpointgenerator
- Handmatig regelniveau met terugmelding
- LED-helderheid evenredig met de stelgrootte

Specificaties

Producent	METZ CONNECT
Produkt groep	Gebouwautomatisering
Produkt type	Interfacemodules
Kleur	veelkleurig
Beschermingsklasse (IP-code)	IP40 IP20
Bedrijfstemperatuur min.	-10 °C
Bedrijfstemperatuur max.	50 °C
Hoogte	7.1 cm
Breedte	6.2 cm
Diepte	11.7 cm
Gewicht	43 g
Hoogte verpakking	30 mm
Breedte verpakking	70 mm
Diepte verpakking	80 mm
Gewicht verpakking	0.046 kg

Downloads

Manufacturer data sheet - Deutsch (2,8 MB)

Download

Manufacturer data sheet - English (2,5 MB)

Download
