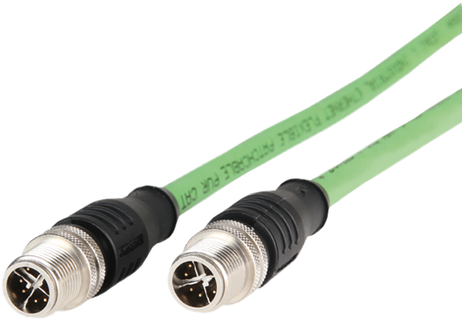

Industriële netwerk producten

Glasvezelkabels

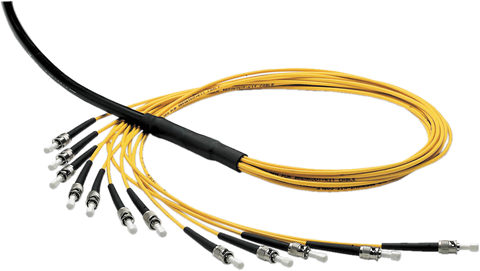

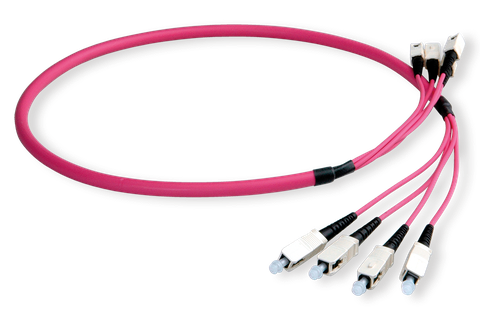

Fiber Optic Breakoutkabel

Fiber Optic Buitenkabel

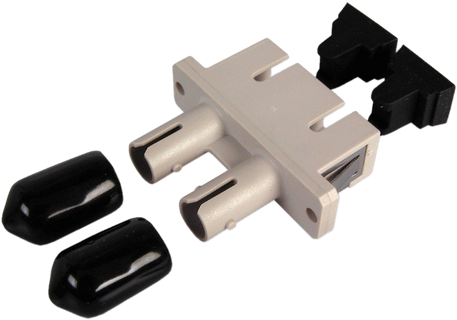

Fiber Optic accessoires

Netwerkkabels en verbindingstechnologie spelen een cruciale rol in de gegevensoverdracht. Patchkabels en TP-kabels met RJ-45-connectoren zijn de meest gebruikte kabeltypes voor het aansluiten van netwerkapparaten. Ze zijn goedkoop en bieden een hoge transmissiesnelheid. Glasvezelkabels daarentegen zijn duurder, maar bieden een hogere bandbreedte en langere transmissieafstanden. De keuze van het juiste kabeltype hangt af van de eisen waaraan het netwerk moet voldoen. De juiste bekabeling en verbindingstechnologie zorgen voor een stabiele verbinding en betrouwbare gegevensoverdracht.

Interessante feiten op het gebied van netwerkverbindingstechnologie

Een grote selectie van verschillende merken en kwaliteiten, van verschillende lengtes, kleuren en aansluitingen geeft je veel mogelijkheden om de juiste kabel te vinden. Als je jouw kabel nog niet hebt gevonden, neem dan kennis van ons aanbod voor individuele kabelassemblage. Bel ons! We adviseren je graag!

Twisted pair-kabel

"Twisted pair" is de Engelse term voor netwerkkabels met gedraaide of gestrande aderparen. Getwiste aderparen bieden een betere bescherming tegen externe magnetische wisselvelden en elektrostatische invloeden. Overspraak tussen naburige aderparen in de kabel wordt ook verminderd.

De koperen aders bestaan uit massieve draad in installatiekabels en uit gevlochten draad in patchkabels, meestal met 7 afzonderlijke draden.

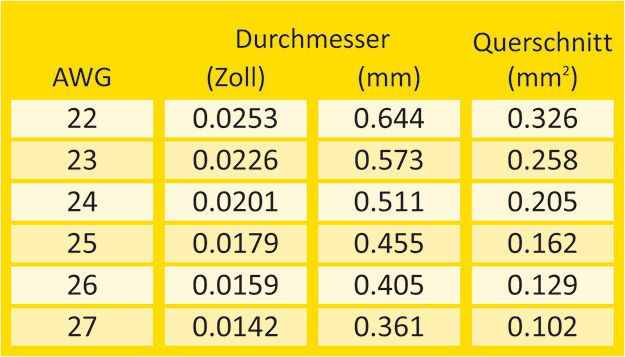

De diameters van de draden worden gedefinieerd in AWG. Massieve draden hebben meestal een dikte van AWG 22 tot 24, geslagen draden AWG 24 tot 27.
De isolatie van de draden en de mantel van de hele kabel zijn vaak gemaakt van PVC, maar tegenwoordig ook vaak van een halogeenvrij en rookarm kunststofmengsel. Meer hierover in het gedeelte over brandbeveiliging.

Afscherming

Er zijn verschillende benaderingen van de vraag of en hoe twisted-pair kabels moeten worden afgeschermd. Er zijn duidelijke verschillen in de kwaliteit van de kabels, verschillen die verband houden met het beoogde gebruik. Vooral bij hogere transmissiesnelheden en langere lengtes hebben afgeschermde kabels aanzienlijk betere transmissiekwaliteiten.
Het is belangrijk dat de beslissing over de afscherming voor een installatie consequent wordt genomen.

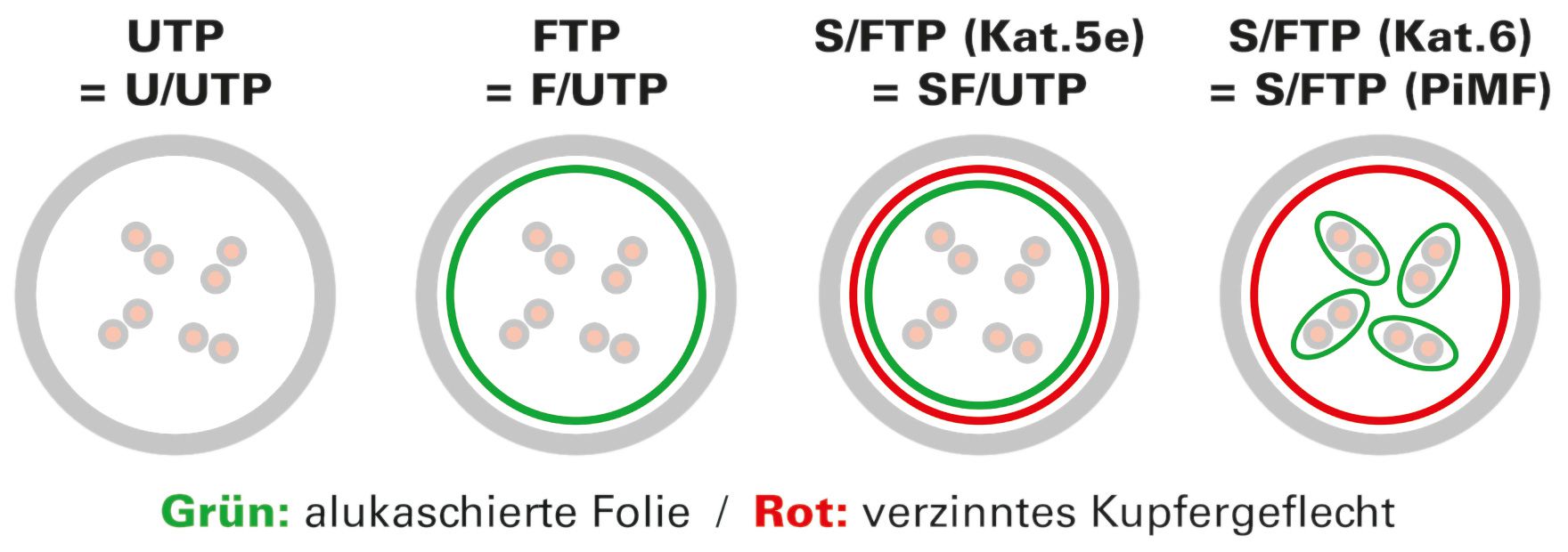

In ons assortiment vindt u de volgende soorten afscherming:

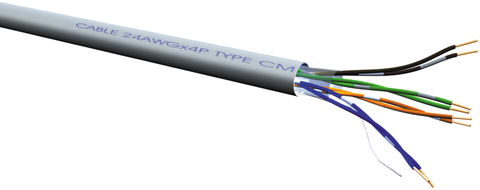

U/UTP (Unscreened/Unshielded Twisted Pair) of kortweg UTP:
Deze kabels hebben geen gemeenschappelijke afscherming en de afzonderlijke getwiste paren hebben ook geen afscherming. Ze hebben het laagste beschermende effect tegen elektromagnetische invloeden.

F/UTP (Foiled/Unshielded Twisted Pair) of kortweg FTP:
De aderparen zijn niet afgeschermd, de kabels zijn voorzien van een algemene afscherming van aluminium gelamineerde folie, die alle aderparen samen omhult.
Een variant hierop is S/UTP (Screened/Unshielded Twisted Pair): Ook hier zijn de aderparen niet afgeschermd, de algemene afscherming bestaat uit een vertind koperen vlechtwerk. De kwaliteit van deze kabels is veel hoger dan die van U/UTP kabels.

SF/UTP (Screened Foiled/Unshielded Twisted Pair) of kortweg S/FTP:
De aderparen zijn niet afgeschermd, er is een algemene afscherming van aluminium gelamineerde folie EN een vertind koperen vlecht. Het beschermende effect van deze combinatie is nog groter dan bij een eenvoudige afscherming.

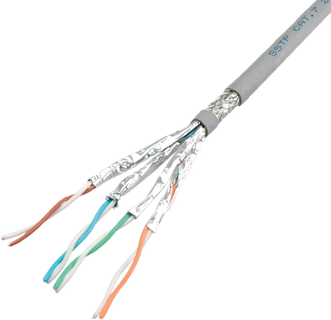

S/FTP (Screened/Shielded Twisted Pair) of kortweg S/FTP:

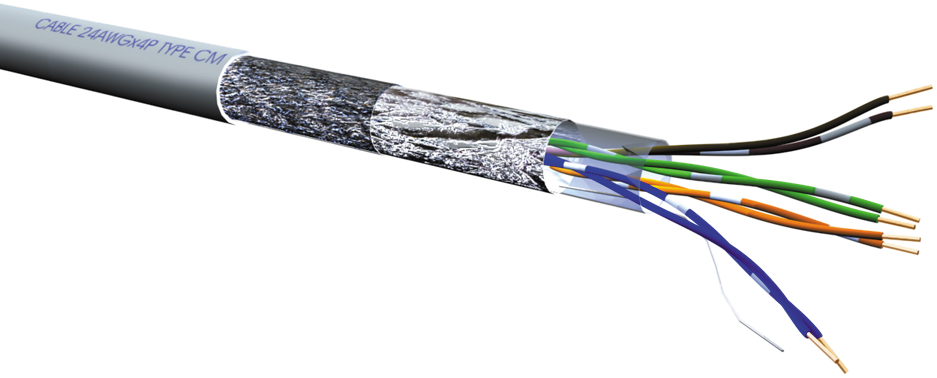

Alle aderparen zijn elk afgeschermd met aluminium gelamineerde folie en er is een algemene afscherming van een vertind koperen vlechtwerk. De gepaarde afscherming dempt de interferentie tussen de paren (de "overspraak") aanzienlijk. De combinatie van folie en vlechtwerk biedt ook de hoogst mogelijke bescherming tegen elektromagnetische invloeden van buitenaf.

Kwaliteiten

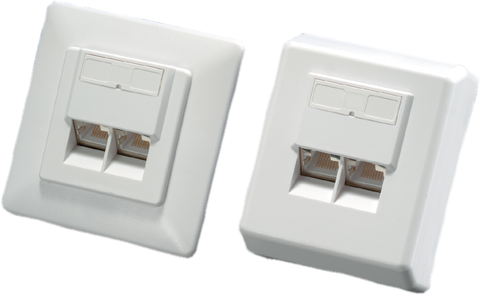

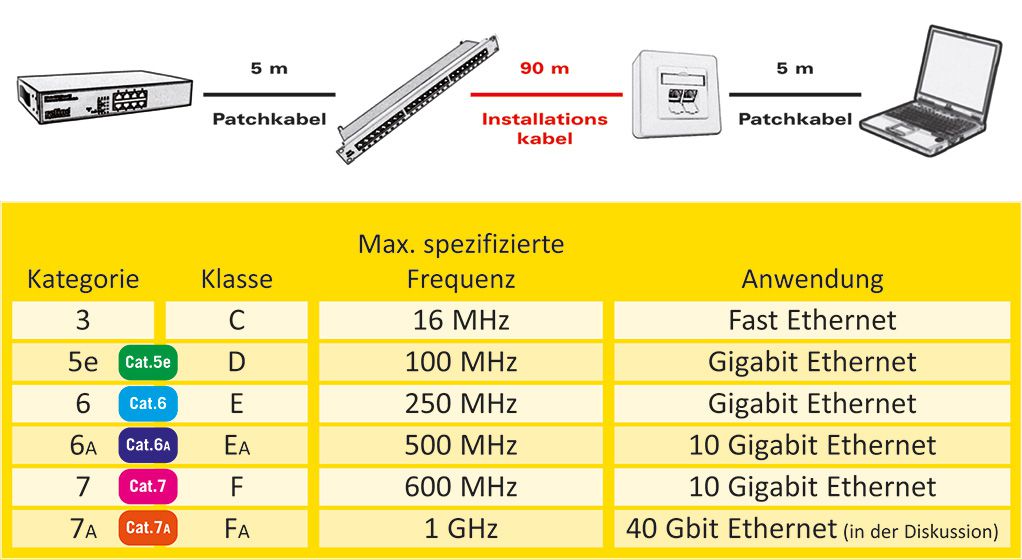

Twisted-pair-kabels - en de bijbehorende componenten (bijv. aansluitdozen) - worden onderverdeeld in klassen of categorieën, afhankelijk van de transmissiekwaliteit. Elke klasse of categorie omvat verschillende vereisten en kwaliteitsspecificaties.
De term "categorie" (afgekort tot "cat.") komt bij voorkeur uit de Amerikaanse standaardisatie (EIA/TIA), de term "klasse" uit de internationale standaardisatie (ISO/IEC) of de Europese standaardisatie (EN).
Er wordt onderscheid gemaakt tussen specificaties voor afzonderlijke onderdelen of componenten (patchkabels, connectoren, installatiekabels, patchpanelen, etc.) en specificaties voor zogenaamde links. Koppelingen zijn beschikbaar als permanente koppelingen (patchpaneel + installatiekabel + aansluitdoos) en als kanalen (zie onderstaande afbeelding), waarin de patchkabels zijn opgenomen.
De klassen C tot EA (overeenkomend met categorie 3 tot 6A) zijn geldig gedefinieerd. Klasse F (komt overeen met categorie 7) is gedefinieerd, maar er wordt niet verder gewerkt aan standaardisatie. Klasse FA wordt momenteel gestandaardiseerd.

Twee opmerkingen hierover:
1. Klasse EA (komt overeen met categorie 6A) is gespecificeerd zodat 10 Gigabit Ethernet ermee kan worden verzonden.
2. voor klasse F en hoger (komt overeen met categorie 7 en hoger) kan de RJ-45 niet voldoen aan de specificaties zoals deze nu zijn vanwege de krappe contactopstelling. Als patchkabels desondanks worden aangeduid als "Cat.7", dan is dat alleen omdat de kabel (het materiaal) voldoet aan de eisen van Cat.7 - zelfs de RJ-45 van de hoogste kwaliteit voldoet hoogstens aan Cat.6A.

Om optimale prestaties in je netwerk te bereiken, moeten alle componenten (patchkabels, connectoren, installatiekabels, patchpanelen, etc.) van een verbinding dezelfde categorie of klasse ondersteunen. De component met de laagste prestatiecapaciteit bepaalt de transmissieklasse (linkklasse) van het hele systeem. Als je bijvoorbeeld een Cat.5e kabel gebruikt met Cat.6 verbindingscomponenten, heeft de hele link nog steeds alleen klasse D (Cat.5e).

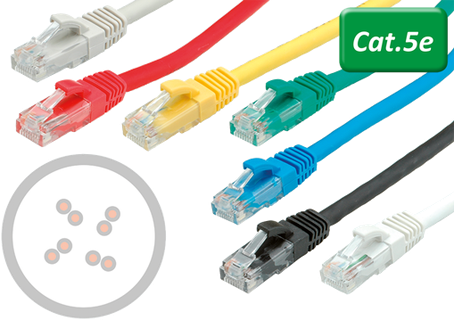

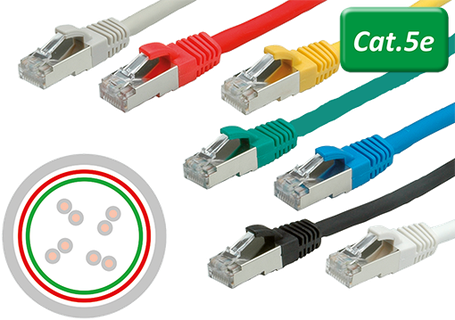

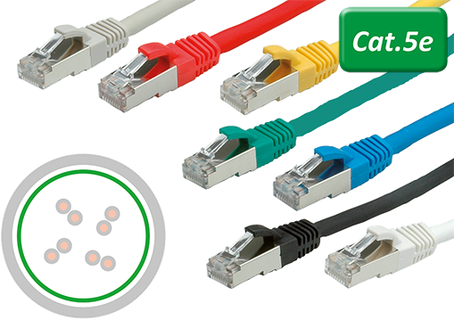

Cat.5e patchkabels zijn netwerkkabels voor gebruik in Ethernetnetwerken. Ze behoren tot categorie 5e volgens de TIA- en IEC-normen en maken transmissiesnelheden tot 1 Gbit/s mogelijk over afstanden tot 100 meter. De kabels hebben een betere afscherming tegen elektromagnetische interferentie en bieden een hogere signaalkwaliteit dan categorie 5-kabels. Ze zijn achterwaarts compatibel en worden gebruikt in kantoren en thuisnetwerken.

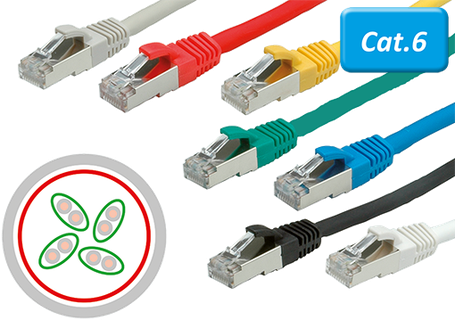

Cat.6 patchkabels zijn netwerkkabels voor gebruik in Gigabit Ethernet-netwerken. Ze behoren tot categorie 6 volgens de TIA- en IEC-normen en maken transmissiesnelheden tot 10 Gbit/s mogelijk over afstanden tot 55 meter. De kabels hebben een verbeterde afscherming tegen elektromagnetische interferentie en bieden een hogere signaalkwaliteit dan categorie 5e kabels. Ze zijn achterwaarts compatibel en worden gebruikt in kantoren en thuisnetwerken met hoge bandbreedtevereisten.

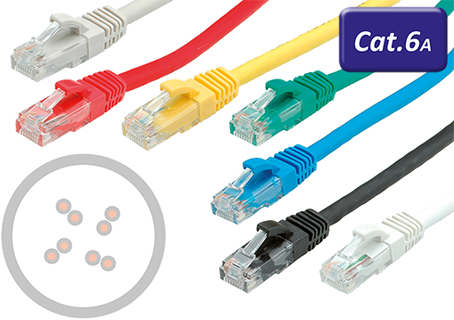

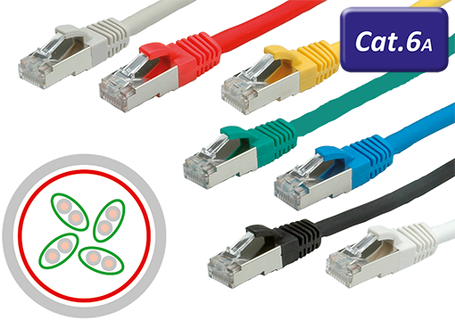

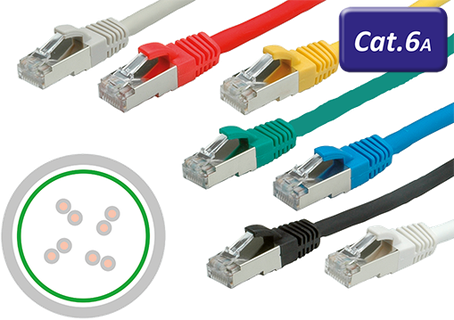

Cat.6A patchkabels zijn netwerkkabels voor hoge transmissiesnelheden en behoren tot categorie 6A volgens de TIA- en IEC-normen. Ze maken transmissiesnelheden tot 10 Gbit/s mogelijk over afstanden tot 100 meter. De kabels hebben een verbeterde afscherming tegen elektromagnetische interferentie en bieden een hogere signaalkwaliteit dan categorie 6 en 5e kabels. Ze zijn achterwaarts compatibel en worden vaak gebruikt in veeleisende netwerkomgevingen zoals datacenters, industriële omgevingen of audio- en videotoepassingen.

Cat.7 patchkabels zijn netwerkkabels voor gebruik in snelle netwerken zoals 10 Gigabit Ethernet en hoger. Ze behoren tot categorie 7 volgens de TIA- en IEC-standaarden en maken transmissiesnelheden tot 10 Gbit/s mogelijk over afstanden tot 100 meter. De kabels hebben een verbeterde afscherming en bieden een nog hogere signaalkwaliteit dan kabels van categorie 6A. Ze zijn niet achterwaarts compatibel en worden gebruikt in veeleisende netwerkomgevingen zoals datacenters of industriële toepassingen.

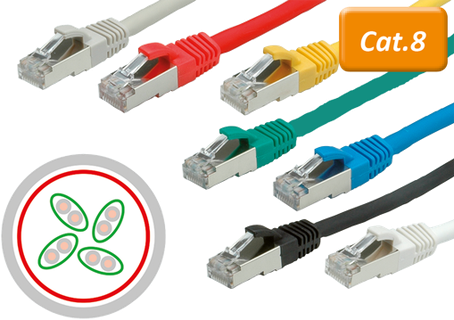

Cat.8 (klasse I) patchkabels zijn netwerkkabels die zijn ontworpen voor gebruik bij datatransmissie met hoge snelheid. Ze behoren tot de hoogste categorie 8 volgens de TIA- en IEC-standaarden en maken transmissiesnelheden tot 40 Gbit/s mogelijk over afstanden tot 30 meter. Klasse I verwijst naar een hogere prestatieklasse binnen Cat.8 die een betere afscherming en een hogere signaalkwaliteit biedt. Deze kabels zijn achterwaarts compatibel met de lagere categorieën patchkabels en worden meestal gebruikt in datacenters en serverruimtes om een snelle en betrouwbare overdracht van grote hoeveelheden gegevens te garanderen.

Trefwoord: Componentniveau

De kwaliteitseisen van Cat.6 / klasse E zijn zo hoog dat vaak alleen hele links voldoen aan de vereiste grenswaarden. Om er zeker van te zijn dat je link voldoet aan klasse E of EA, is het beter om alle componenten (patchkabels, connectoren, installatiekabels, patchpanelen, etc.) van dezelfde merkfabrikant te blijven gebruiken. Een zogenaamde mix-and-match van componenten van verschillende fabrikanten in een link werkt alleen als de componenten afzonderlijk de veeleisende componententest voor categorie 6 of zelfs 6A doorstaan. Dit wordt dan "Cat.6 (of 6A) componentniveau" genoemd. In ons ROLINE assortiment vindt u een grote selectie van dergelijke hoogwaardige "Component Level" patchkabels.

Brandbeveiliging: vlamvertragend, rookarm, halogeenvrij

Vooral bij grotere installaties is het belangrijk om aandacht te besteden aan brandbeveiliging. Het materiaal dat wordt gebruikt voor de fabricage van kabels mag, voor zover mogelijk, geen giftige gassen of bijtende stoffen afgeven in geval van brand en mag geen vlam vormen. Dit is vooral belangrijk in gesloten ruimtes zoals tunnels, gebouwen of schepen om de veiligheid van mensen en dieren te garanderen. Deze zogenaamde LS0H-kabels zijn daarom een veelgemaakte keuze voor toepassingen waar een laag brandrisico en een hoge veiligheid vereist zijn. Er zijn in het bijzonder drie eigenschappen die de kabelmantels en de kernisolatie moeten hebben. Deze eigenschappen zijn vlamvertragend, rookarm en halogeenvrij.

Vlamvertraging:
Een kabel wordt geclassificeerd als moeilijk brandbaar volgens IEC 60332 als hij niet blijft branden, of slechts brandt over een bepaalde korte afstand, terwijl een deel van de kabel voor langere tijd onder vuur wordt geplaatst.

Weinig rook:
Hierbij gaat het erom dat er niet te veel rook vrijkomt bij brand. Voor de rookarme test volgens IEC 61034 worden kabeldelen gedurende langere tijd in een kamer onder vuur geplaatst en wordt de lichtdoorlaatbaarheid van de resulterende rook gemeten met fotocellen in de kamer.

Vrijheid van halogenen:
De meting van halogeenvrijheid wordt voorgeschreven in IEC 60754. Halogenen in het materiaal leiden enerzijds tot giftige dampen bij verbranding en anderzijds tot de vorming van corrosieve of bijtende zuren.

LS0H / "Low Smoke Zero Halogen":
De term Low Smoke Zero Halogen (LSZH of LS0H) wordt vaak gebruikt voor de classificatie van het kabelmateriaal. Dit verwijst naar weinig rook en halogeenvrij, maar niet naar vlambestendigheid. Daarom benoemen we de drie hierboven beschreven eigenschappen afzonderlijk.

VALUE patchkabels

VALUE heeft een laaggeprijsde patchkabel reeks met een zeer goede prijs/prestatie verhouding. Verkrijgbaar in de categorieën 5e, 6, 6A en "7", in verschillende soorten afscherming, lengtes en kleuren.

ROLINE patchkabels

Kwaliteit maakt het verschil! ROLINE biedt een uitgebreid assortiment hoogwaardige patchkabels met transmissiekwaliteitsreserves, zelfs in kritische omgevingen. Verkrijgbaar in de categorieën 5e, 6, 6A, "7" en 8, in diverse soorten afscherming, lengtes en kleuren. 5 jaar functionele garantie!

ROLINE GREEN patchkabels

Bijzonder dunne en flexibele DataCenter patchkabels voor gebruik in kleine ruimtes zoals datacenters. ROLINE GREEN producten zijn alleen voorzien van een papieren label en zijn gemaakt van halogeenvrij TPE-materiaal; plastic zakken en plastic kabelbinders worden niet gebruikt.

ROLINE RECYCLED MATERIAL patchkabels

De Cat.6A patchkabels in de ROLINE RECYCLED MATERIAL productlijn zijn ideaal voor 10 Gigabit Ethernet netwerken. ROLINE RECYCLED MATERIAL producten bestaan voor meer dan 50% uit gerecycled materiaal. De verpakking is zelfs gemaakt van 100% gerecycled materiaal.

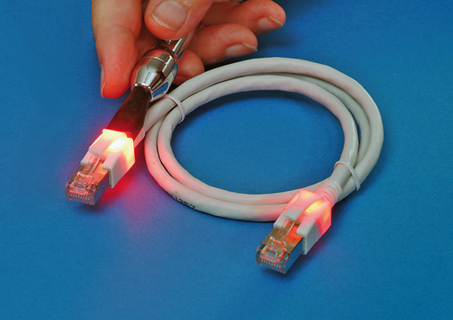

EasyLan® DualBoot® LED Patchkabels met lichte identificatie van de connectoren

Verlichting in plaats van lang zoeken: zonder de werking te onderbreken, kunt u eenvoudig en snel kabeluiteinden vinden die bij elkaar horen door middel van lichtidentificatie. EasyLan biedt eersteklas afgeschermde patchkabels van categorie 6 en 6A in verschillende lengtes en kleuren.

De gepatenteerde procedure voor eenvoudige toewijzing van de stekkers aan elkaar verhoogt de bedrijfsveiligheid aanzienlijk; onbedoeld trekken aan de patchkabels is vrijwel uitgesloten. Na contact van een willekeurige patchkabelzijde met de injector gaan de geïntegreerde LED's in de RJ45-stekkers branden.

DRAKA patchkabels

Kabels van de wereldmarktleider: Draka maakt nu deel uit van de grootste fabrikant van data- en stroomkabels ter wereld. De productie van de datakabels die wij aanbieden vindt plaats in Centraal-Europa onder de hoogste kwaliteitsnormen. Ons assortiment Draka patchkabels omvat afgeschermde kabels van de categorieën 5e, 6 en 6A in verschillende lengtes en kleuren. De zwakste schakel - zoals hierboven beschreven - is de connector; het kabelmateriaal biedt transmissiekwaliteiten tot cat.7.

DÄTWYLER patchkabels

Daetwyler staat voor Zwitserse kwaliteit! De kabels van Daetwyler behoren zeker tot de beste die er op de markt te vinden zijn. Ons assortiment patchkabels van Daetwyler omvat afgeschermde kabels in de categorieën 5e, 6 en 6A in verschillende lengtes en kleuren. De zwakste schakel - zoals hierboven beschreven - is de connector; het kabelmateriaal biedt transmissiekwaliteiten tot cat.7.

KERPEN DATACOM patchkabel

KERPEN en DATACOM - deze twee namen verbinden de toonaangevende Duitse kabelfabrikant voor datatransmissie! Ons assortiment patchkabels van KERPEN DATACOM omvat afgeschermde kabels in de categorieën 5e, 6 en 6A in verschillende lengtes en kleuren. Hier is de zwakste schakel - zoals hierboven beschreven - de connector; het kabelmateriaal biedt transmissiekwaliteiten tot Cat.7.

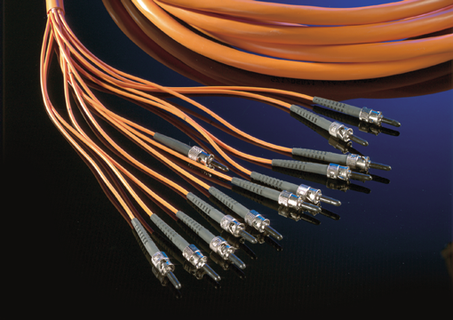

Glasvezel patchkabel

De overdracht van informatie door middel van licht is zo oud als de heuvels. Het enige verschil is dat we hiervoor tegenwoordig geen kaarsen, zonlicht of spiegels gebruiken, maar licht van lasers of krachtige lichtgevende diodes, bekend als LED's, en glasvezels. Het gebruik van zogenaamde glasvezelkabels (FOC) neemt langzaam maar gestaag toe. En voor toekomstige toepassingen - zoals de zaken er nu voorstaan - is glasvezeltechnologie de enige mogelijkheid om de vereiste bandbreedtes zelfs over afstanden van meer dan 30 meter te verzenden.

U kent SECOMP als een betrouwbare partner op het gebied van passieve netwerkinstallaties. Hiertoe behoort ook een breed scala aan glasvezelproducten.
U vindt een grote verscheidenheid aan glasvezel patchkabels - ook wel jumpers genoemd - in ons assortiment. Het begint met een simplex jumper (met slechts één vezel) voor FTTH-gebruik. En het omvat verschillende duplexjumpers voor gebruik met zeer hoge bandbreedtes. We willen graag de aandacht vestigen op de nieuwe VALUE patchkabels met een speciale flex-tule die flexibel gebogen kan worden zodat de kabels onder een optimale hoek van de connector weggeleid kunnen worden zonder het risico te lopen op een te kleine buigradius en zo de optische vezel te beschadigen. Een ander hoogtepunt zijn de ROLINE duplex jumpers, waarvan de stekkers een bijzonder laag insertieverlies (low loss) hebben en ook geschikt zijn voor gebruik in bijzonder dichte omgevingen.

De kwaliteit van glasvezel patchkabels wordt bepaald door verschillende kenmerken, waaronder:

Type vezel: er zijn verschillende types glasvezelkabels, zoals singlemode (OS1, OS2) of multimode (OM3, OM4, OM5), die geschikt zijn voor verschillende toepassingen. OS1 en OS2 zijn ontworpen voor lange afstanden en hoge bandbreedtevereisten en hebben een kleine kerndiameter van 9µm. OM3, OM4 en OM5 hebben een grotere kerndiameter (50µm of 62,5µm) en worden gebruikt voor kortere afstanden en lagere bandbreedtevereisten.

Verzwakking: De verzwakkingseigenschappen van een patchkabel bepalen hoeveel signaalverlies er optreedt tijdens de transmissie. Lage dempingswaarden zijn wenselijk om een hoge signaalkwaliteit te garanderen.

Bandbreedte: De bandbreedte van een patchkabel geeft aan hoeveel dataverkeer hij kan overbrengen. Hoe hoger de bandbreedte, hoe meer gegevens er via de patchkabel kunnen worden verzonden. OS1-kabels kunnen een maximale bandbreedte van 10 Gbit/s overbrengen bij 1550 nm, terwijl OS2-kabels een bandbreedte tot 100 Gbit/s kunnen bereiken bij 1550 nm. OM3-kabels kunnen doorgaans een bandbreedte tot 10 Gbit/s bereiken bij 850 nm en tot 40 Gbit/s bij 850 nm met VCSEL-zenders. OM4-kabels kunnen datasnelheden tot 100 Gbit/s verzenden bij 850 nm met VCSEL-zenders. OM5-kabels kunnen gegevenssnelheden tot 400 Gbit/s verzenden bij 850 nm.

Connectortypen: De kwaliteit van connectortypes kan een grote invloed hebben op de signaalkwaliteit en betrouwbaarheid.

Bescherming: Patchkabels kunnen worden voorzien van verschillende soorten beschermlagen om ze te beschermen tegen schade door omgevingsinvloeden zoals vocht of stof.

Het is belangrijk om de juiste kwaliteiten glasvezel patchkabels te kiezen voor de toepassing om een hoge signaalkwaliteit en betrouwbaarheid te garanderen.
