Kabels

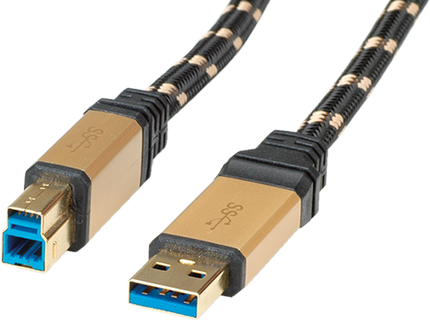

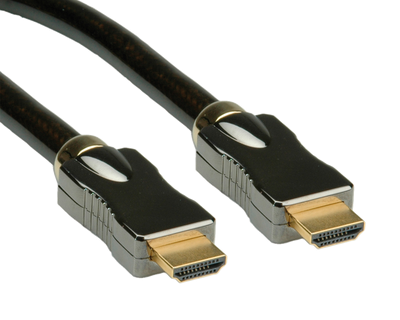

ROLINE GOLD kabel

Topkwaliteit zonder compromissen! Hoogwaardige connectorbehuizingen, vergulde stekkercontacten en het beste weefselmateriaal met dubbele afscherming garanderen een optimale signaalkwaliteit. De nieuwe ROLINE GOLD kabelserie biedt een optimale prijs-kwaliteitverhouding, vooral voor nieuwkomers in de high-end sector. ROLINE GOLD kabels zijn verkrijgbaar als HDMI-kabels, DVI-kabels, DisplayPort-kabels, USB-kabels, audiokabels, videokabels en antennekabels. Verkrijgbaar in aantrekkelijke blisterverpakkingen voor retailers of wederverkopers.

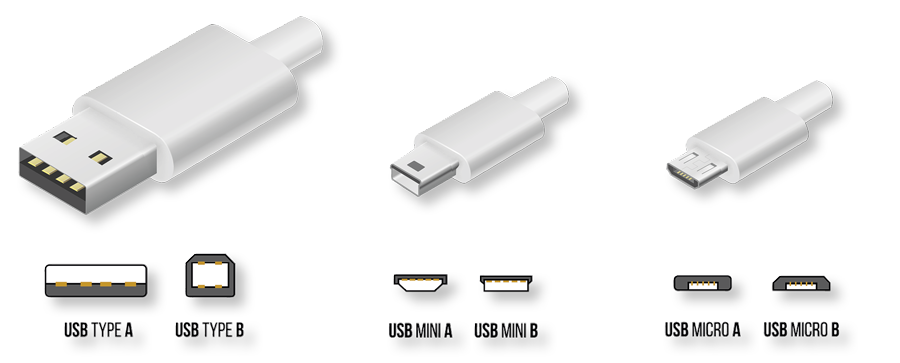

USB 2.0 Hi-Speed kabel

De USB 2.0-versie biedt een overdrachtsbandbreedte van 480 Mbps. Alle USB 2.0-componenten zijn achterwaarts compatibel en maken gemengd gebruik van oudere 1.1- en huidige 2.0-apparaten mogelijk. Er zijn twee connectortypen voor dit doel: Type A, die altijd ("upstream") naar de "host" wijst, d.w.z. de PC, en type B, die ("downstream") in de richting van het randapparaat wijst. Daarnaast zijn er verschillende zogenaamde USB mini- of microstekkers voor het aansluiten van bijvoorbeeld kleine camera's of harde schijven.

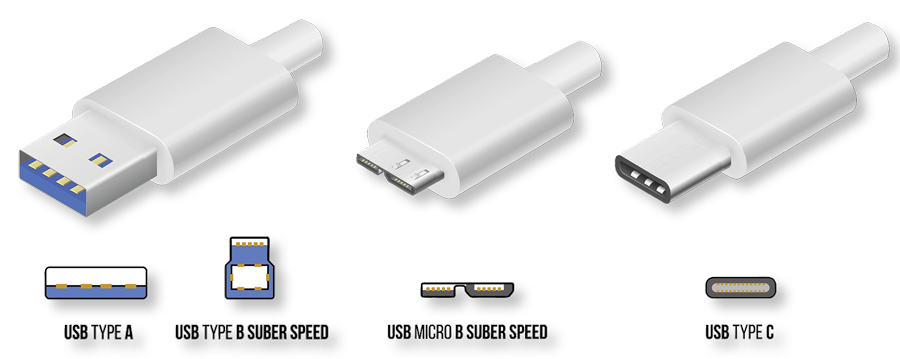

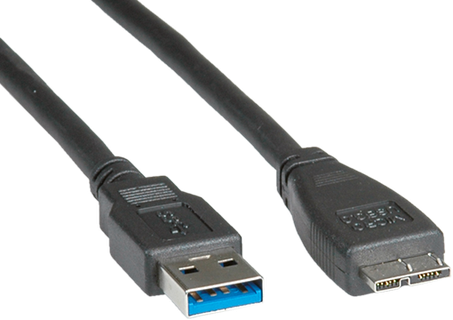

USB 3.2 SuperSpeed-kabel

De USB 3.2 Gen 1-versie (bekend als USB 3.0) biedt een overdrachtsbandbreedte tot 5 Gbit/s. Hiervoor zijn nieuwe connectoren geïntroduceerd. De USB 3 Type A connectoren zijn achterwaarts compatibel met de vorige USB 2.0 Type A connectoren. De connectortypen USB 3 Type B, USB 3 Micro-A en USB 3 Micro-B verschillen van USB 2.0. Door het complexere ontwerp kunnen oude stekkers worden gebruikt in nieuwe aansluitingen, maar geen nieuwe stekkers in oude aansluitingen. De USB 3.2 Gen 2-versie (bekend als USB 3.1) biedt een overdrachtsbandbreedte tot 10 Gbps. Daarnaast is er de USB 3.2 Gen 2x2 versie, die datasnelheden tot 20 Gbit/s ondersteunt dankzij het gebruik van het Thunderbolt protocol!

Opmerking: In overeenstemming met de huidige specificaties van USB.org hebben we de technische gegevens van onze USB 3-producten aangepast. De nieuwe labels voor de USB-specificaties die u al kent zijn veranderd in USB 3.2 Gen 1 (voorheen USB 3.0 of USB 3.1 Gen 1) en USB 3.2 Gen 2 (voorheen USB 3.1 of USB 3.1 Gen 2).

USB-C kabel

Een interessante ontwikkeling is de Type C connector, die tegelijk met USB versie 3 werd geïntroduceerd. De USB-C stekker is omkeerbaar en biedt functionele mogelijkheden die veel verder gaan dan eerdere interfaces, bijvoorbeeld het regelen van de laadstroom van of naar een mobiel apparaat.
De Type C connector is al lange tijd wijdverspreid in de Apple wereld en is de connector bij uitstek geworden voor MacBooks. Nu komen er steeds meer andere platforms bij, zoals Android-smartphones of nieuw ontwikkelde moederborden met een Type C-interface. Daarnaast zijn er steeds meer randapparaten, te beginnen met externe harde schijven en USB-sticks, maar daar houdt het zeker niet op.
Om dergelijke extra apparaten aan te sluiten op computers of mobiele apparaten, heeft de gebruiker ook de bijbehorende kabels en adapters nodig met USB-C aan ten minste één uiteinde.

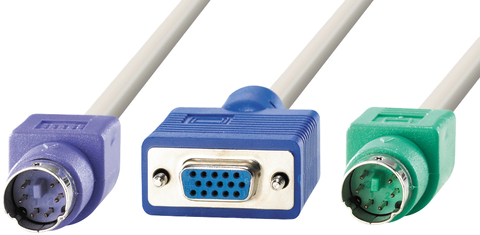

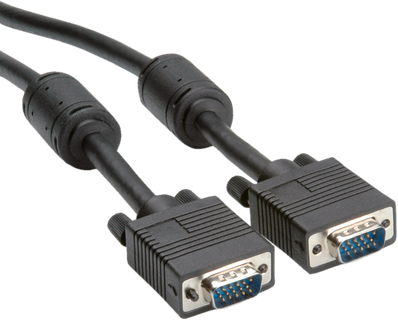

VGA-monitorkabel

VGA is een analoge interface voor het aansluiten van monitoren en grafische kaarten van pc's met 15-pins HD-connectors. Maar niet alle kabels zijn hetzelfde. De verschillen zitten binnenin de kabels, vooral in de afscherming, de laminering van de individuele draden en de afwerking van de connectorbehuizingen. Wij adviseren monitor kabels van ROLINE Quality - met en zonder ferrietkern. Deze zijn ideaal voor het transporteren van signalen over langere afstanden. 3 coaxiale lijnen voor de kleursignalen en 4 AWG 28 lijnen voor de twee sync-signalen met aarde gecombineerd in een hoogwaardige dubbel afgeschermde kabel zorgen voor een optimale beeldkwaliteit.

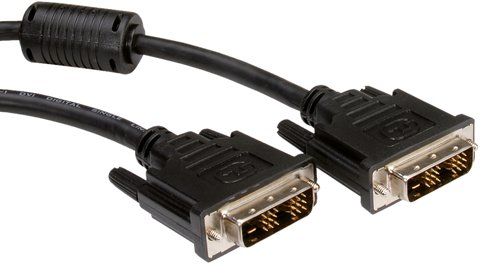

DVI monitor kabel

DVI (Digital Visual Interface) kabels worden voornamelijk gebruikt met TFT-monitoren. DVI staat voor digitale signaaloverdracht, zonder analoog-naar-digitaal conversie, tussen de grafische kaart en de TFT-monitor. De maximaal 29-polige DVI interface ondersteunt analoge signalen (DVI-A, voor conversie naar VGA) en twee bandbreedtes voor digitale (DVI-D) overdracht: "single link" en "dual link". "Single link" is geschikt voor resoluties tot 1600x1200 bij 60Hz. Dit betekent dat zelfs 48 cm TFT's nog kunnen worden aangestuurd met "single link". Daarboven moeten "dual link" kabels gebruikt worden. Een DVI-I interface is geschikt voor zowel analoge als digitale transmissies.

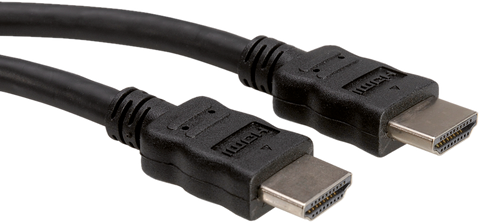

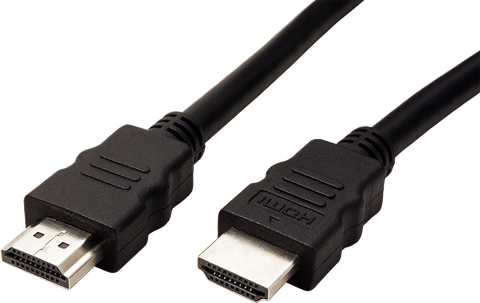

HDMI Hoge Snelheid Monitor Kabel

HDMI (High Definition Multimedia Interface) is de standaardinterface in de multimediasector voor de overdracht van HDTV-signalen en andere inhoud. Het standaardiseert bestaande transmissiemethoden en breidt de kwaliteitskenmerken van de vorige transmissietypen uit. Dankzij de maximale resolutie tot 1080p (1920x1080 / 1920x1200) bij maximaal 60 Hz, is de "HDMI High Speed" versie de huidige standaard in de thuisgebruikerssector en biedt dus videoweergaven in Full HD en 3D TV.

HDMI High Speed met Ethernet monitorkabel

De 'HDMI High Speed with Ethernet'-variant verzendt beeldsignalen tot 2160p (3840x2160) bij 30Hz en biedt daarmee de mogelijkheid voor videoweergaven in 4K en 3D TV - de standaard is ook uitgerust met een extra HDMI Ethernet Channel (HEC) voor netwerkverbindingen en een Audio Return Channel (ARC) voor het terugzenden van audiosignalen.

HDMI Ultra HD met Ethernet (UHD-1) monitorkabel

Een nog betere videopresentatie wordt bereikt met "HDMI Ultra HD met Ethernet", ook wel UHD-1 genoemd - de standaard verzendt beeldsignalen tot 2160p (3840x2160) bij maximaal 60Hz en biedt dus een veel vloeiendere beeldpresentatie in zowel UHD als 3D TV. Het extra HDMI Ethernet Channel (HEC) voor netwerkverbindingen, het Audio Return Channel (ARC) voor het terugzenden van audiosignalen en de nieuwe functie HDR voor een veel betere kleurruimte worden hier ook gebruikt. Kabels in deze categorie zijn essentiële accessoires voor iedereen die optimaal wil profiteren van een 4K TV, monitor of projector - zowel als thuisgebruiker als in de professionele sector.

HDMI Ultra HD met Ethernet (UHD-2) monitorkabel

De standaard "HDMI Ultra HD met Ethernet" kent ook de UHD-2 kwaliteit, die bijzonder toekomstbestendige resoluties tot 8K (7680x4320) ondersteunt bij maximaal 60Hz. Dit zijn speciale kabels waarin alle functies van UHD-1 zijn overgenomen. De eerste apparaten die geschikt zijn voor 8K zijn al op de markt voor particuliere gebruikers. Voorlopig is dit echter een standaard voor professionele gebruikers.

DisplayPort monitor kabel

DP (DisplayPort) is een universele standaard voor de overdracht van beeld- en geluidssignalen. Toepassingsgebieden zijn met name de aansluiting van monitors of ook TV-toestellen op computers en soortgelijke apparaten. DisplayPort en HDMI zijn concurrerende standaarden, hoewel oorspronkelijk voor verschillende toepassingsgebieden. Een belangrijk technisch verschil: een verbinding van DisplayPort naar HDMI of DVI is niet bidirectioneel en kan dus maar in één richting worden gebruikt, omdat de DisplayPort-verbinding moet worden gebruikt aan de kant van de gegevensbron (bijv. bij de grafische kaart) vanwege het protocol.

DisplayPort v1.1

DisplayPort v1.1 ondersteunt een maximale resolutie van 1920x1600 bij maximaal 60Hz en is daarmee ongeveer vergelijkbaar met HDMI High Speed en is nog steeds ideaal voor de huidige markt. Een belangrijk voordeel van DisplayPort is de manier van vergrendelen, die, in tegenstelling tot DVI, niet hoeft te worden vastgeschroefd, maar stevig wordt vergrendeld.

DisplayPort v1.2

DisplayPort v1.2 is de eerste interfacestandaard die 4K-resoluties mogelijk maakt. Het haalt tot 3840x2560 bij 60 Hz, waardoor DisplayPort v1.2 voorbestemd is voor toepassingen met hoge grafische vereisten op een PC of notebook, zoals PC-games of grafisch ontwerp. DisplayPort v1.2 maakt voor het eerst gebruik van de functie voor serieschakeling, waardoor monitors die via DisplayPort zijn aangesloten in serie kunnen worden aangesloten en onafhankelijk van elkaar kunnen worden gebruikt, zodat er slechts één DP-uitgang nodig is op de PC/notebook.

DisplayPort v1.3 en v1.4

DisplayPort v1.3 en v1.4 gebruiken identiek kabelmateriaal. Naast de al bekende serieschakeling worden de standaarden aangevuld met HDR-ondersteuning en beeldcompressie door middel van kleursubsampling (DSC, Display Screen Compression), die door beide standaarden worden ondersteund. DisplayPort v1.4 voegt echter FEC (Forward Error Correction) toe, een foutcorrectie om gegevensverlies te voorkomen bij gebruik van DSC. DisplayPort v1.3 en v1.4 ondersteunen beide een maximale resolutie van 5K of 2880p (gelijk aan 5120x2880) bij 60Hz zonder het gebruik van compressie en DisplayPort v1.4 ondersteunt zelfs tot 8K of 4320p (gelijk aan 7680x4320) bij 30Hz wanneer DSC wordt gebruikt.

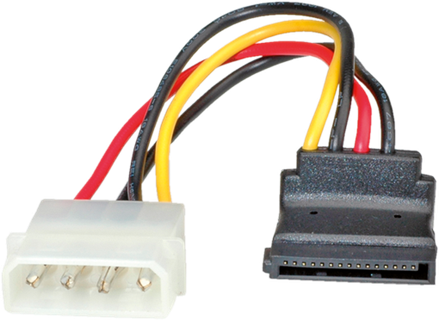

Interne kabels - Voedingskabel / S-ATA-kabel

Algemeen

In elke pc worden talloze kabels gebruikt om gegevens en voeding over te brengen tussen de afzonderlijke componenten. De laatste jaren is er echter weinig veranderd op het gebied van bekabeling: door betere luchtstroom-eigenschappen worden platte lintkabels nauwelijks meer gebruikt, behalve in het SATA-gebied, en in plaats daarvan worden steeds vaker alleen ronde kabels gebruikt, omdat deze gemakkelijker te bundelen en te leggen zijn met professioneel kabelbeheer. Er zijn interne aansluit- en verlengkabels in verschillende lengtes en diktes, met verschillende - onderling compatibele - stekkers, afhankelijk van het toepassingsgebied. Dus als een stekker of stopcontact niet past, kan een bijbehorende adapter uitkomst bieden.

Soorten en taken

Tot de taken van interne kabels behoren bijvoorbeeld de voeding van moederborden en hardwarecomponenten van een pc-systeem. Door middel van verlengkabels in verschillende typen kan de verbinding tussen ATX-, SFX- of TFX-voedingen en de bijbehorende componenten ook tot stand worden gebracht als de bestaande kabels, bijvoorbeeld in de big tower, te kort zijn. Zo kunnen voedingsaansluitingen van de grafische kaart via PCIe of van het moederbord via 4-pins ATX12V, 8-pins EPS12V of 20+4-pins ATX-connectoren tot stand worden gebracht. Molex en SATA voedingskabels, adapters en uitbreidingen zijn ook nodig voor de aansluiting van SSD's, HDD's of soms zelfs M.2 harde schijven, als deze niet direct op het moederbord zijn gemonteerd maar via een speciale interne behuizing zijn aangesloten - dit kan bijvoorbeeld het geval zijn als meerdere M.2-datadragers via één aansluiting in een RAID-array moeten worden gebruikt. In veel gevallen vindt de gegevensoverdracht ook plaats via een interne datakabel. SSD's en HDD's, evenals ODD's en FDD's, worden bijvoorbeeld op het moederbord aangesloten met floppy kabels, IDE-kabels of SATA-kabels. Ventilator- en behuizingsfuncties (bijvoorbeeld LED's of exoten zoals ingebouwde draadloze oplaadmodules) zijn voornamelijk aangesloten op het moederbord van de computer via interne kabels met 3-pins, 4-pins of I/O-kabels met 2-pins. Andere interne kabels zijn SLI-kabels voor het aansluiten van meerdere grafische kaarten of interne USB-aansluitingen voor USB-poorten aan de voorkant.

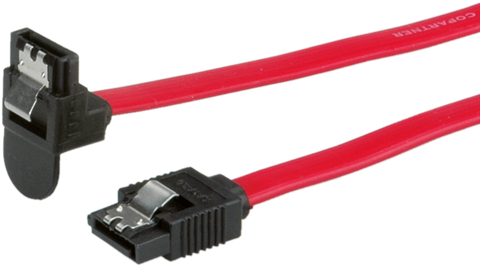

SATA naar eSATA of PCIe

Serial ATA, of kortweg S-ATA, is vandaag de dag de standaardinterface voor het aansluiten van apparaten voor massaopslag zoals SSD's of HDD's. Oorspronkelijk werden bussystemen met parallelle signaallijnen in geleiders en verbindingskabels gebruikt om deze gegevensdragers te verbinden, maar met toenemende overdrachtssnelheden bereikten deze al snel hun grenzen. En dus werd ATA niet gespaard om te worden omgezet naar een seriële transmissiestandaard. Inmiddels wordt voornamelijk SATA 3G en 6G bekabeling gebruikt. De maximale gegevensoverdrachtsnelheid bedraagt respectievelijk 300 Mbyte/s en 600 Mbyte/s. Flash-gebaseerde opslagmedia hebben de eisen voor overdrachtssnelheden zodanig verhoogd dat zelfs SATA 6G wordt gezien als een verouderde technologie. Daarom wordt SATA vervangen door SATA Express (SATAe of eSATA) als voorkeursinterface. SATA Express is neerwaarts compatibel met SATA en ontworpen voor gegevensoverdrachtsnelheden van 8 of 16 GBit/s. De gegevens worden overgedragen via de SATA interface. SATA Express gebruikt het PCIe 3.0 protocol voor overdracht.
