Beschrijving

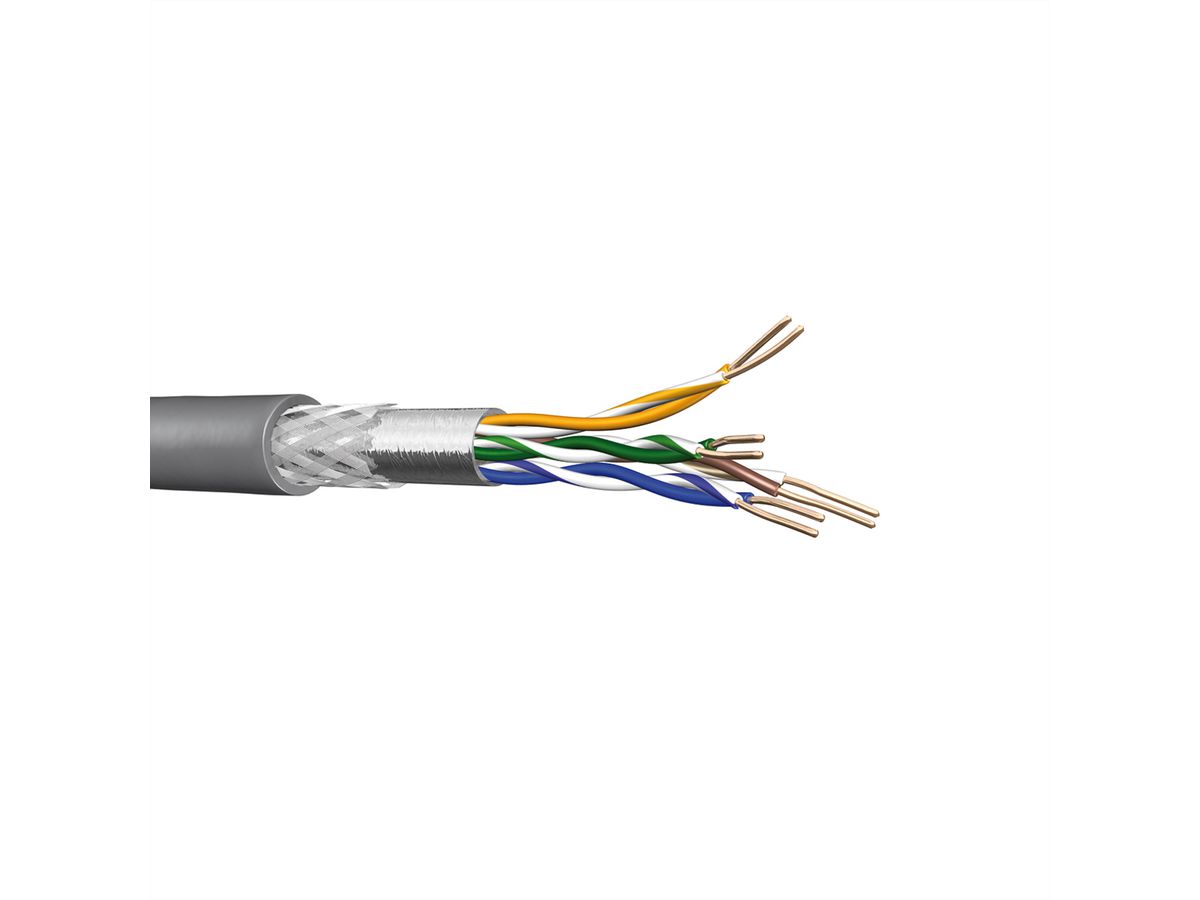

• Opbouw

Ader: Koperdraad, blank Ø 0,51 mm (AWG24)
Isolatie: Polyethyleen, Ø 0,95 mm
Opbouw: 2 Aderns per paar
Opbouw: 4 Paar per kabel
Afscherming: Aluminium met vertint gevlochten kopermantel, vertint (Bedekking ca. 40%)
Afmeting: FRNC, grijs RAL 7032

• Electrische Eigenschappen bij 20°C±5°C

Slijtage weerstand <= 190 Ohm/km
Weerstand niet symetrie <= 2%
Isolatie weerstand (500 V) >= 2000 MOhm*km
Capaciteit bij 800 Hz (Richtwaarde) 48 nF/km
Capaciteit niet symetrie (Paar/Aarde) <= 1500 pF/km
Relatieve uitbreidings snelheid ca. 67 %
Signaal looptijd <= 535 ns/100m
Looptijd verschil <= 20 ns/100m
Proefspanning (DC, 1 min) Ader/Ader en Ader/Afscherming: 1000 V
Koppelweerstand bij 1 MHz <= 20 mOhm/m
Kopplungswiderstand bei 10 MHz <= 20 mOhm/m
Kopplungswiderstand bei 30 MHz <= 30 mOhm/m
Kopplungswiderstand bei 100 MHz <= 60 mOhm/m

Specificaties

Producent	Draka Holding
Produkt groep	Twisted Pair Kabel
Produkt type	Installatiekabel
Kleur	grijs
Lengte	1000 m
Inhoud	1000 m
Afschermings type	SFTP
Overdracht kwaliteit	Cat5e / Class D
Impedantie	100 Ohm
Aantal aders	8
Kabeldoorsnede (AWG)	AWG 24
Kabel type	massief
Buiten Ø Kabel	6,4 mm
Kabel LSOH	ja
Fire protection class	Eca
Hoogte verpakking	450 mm
Breedte verpakking	400 mm
Diepte verpakking	400 mm
Gewicht verpakking	40 kg

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Draka Comteq Germany GmbH & Co. KG
Piccoloministr. 2, 51063 Köln
multimedia@prysmiangroup.com
