Beschrijving

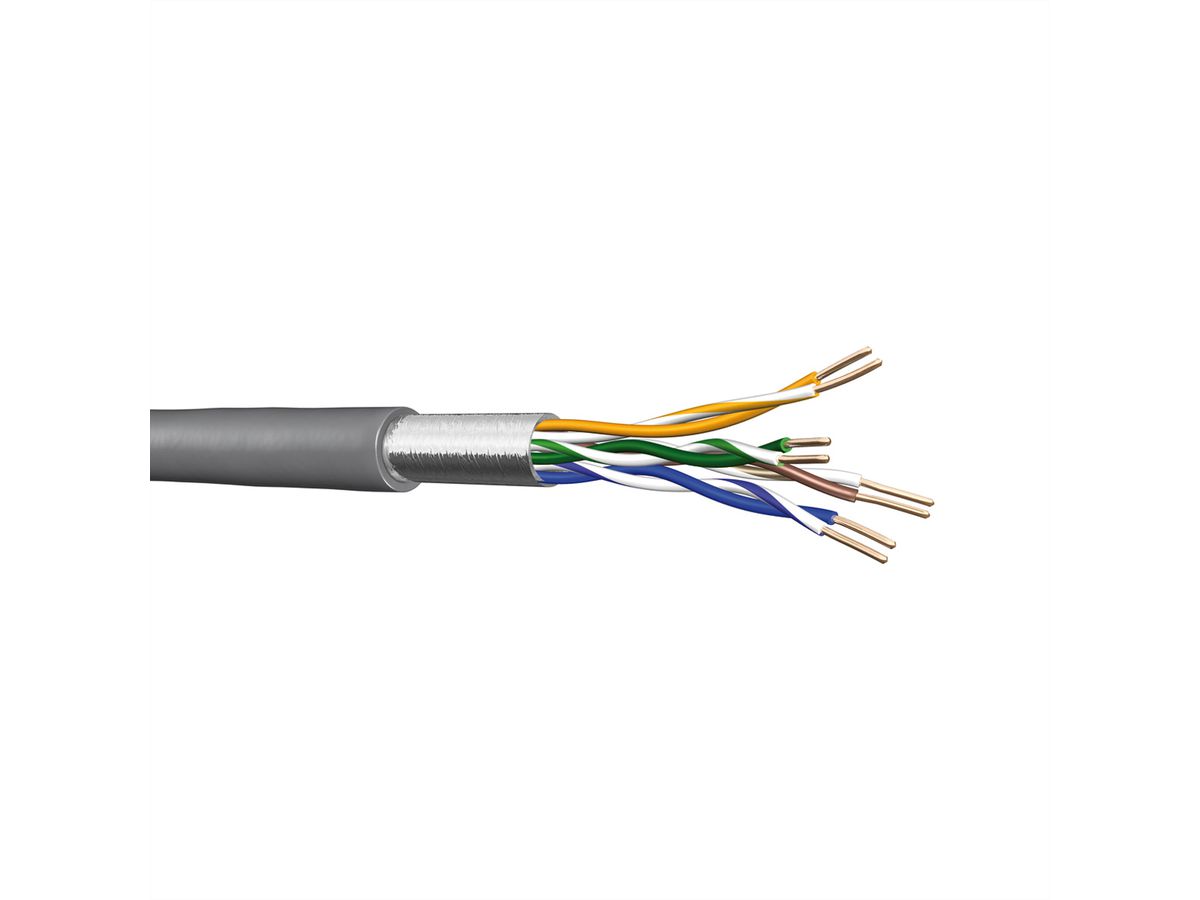

• Opbouw

Ader: Koperdraad, blank Ø 0,51 mm (AWG24)
Isolatie: Polyethyleen, Ø 1,0 mm
Samenstelling: 2 Aders per paar
Samenstelling: 4 Paren per kabel
Afscherming: Aluminium-folie met extra draad AWG26 vertint
Buitenmantel: FRNC, grijs RAL 7032

• Electrische Eigenschappen bij 20°C±5°C

Slijtage weerstand <= 190 Ohm/km
Weerstand symetrie <= 2%
Isolatie weerstand (500 V) >= 2000 MOhm*km
Capaciteit bij 800 Hz (Richtwaarde) 48 nF/km
Capaciteit niet symetrisch (Paar/Aarde) <= 1500 pF/km
Relatieve uitbreidsneldheid ca. 67 %
Signaal looptijd <= 535 ns/100m
Looptijd onderscheid <= 20 ns/100m
Proefspanning (DC, 1 min) Ader/Ader en Ader/Afscherming: 1000 V
Koppel weerstand bij 1 MHz <= 50 mOhm/m
Koppel weerstand bij 10 MHz <= 100 mOhm/m
Koppelweerstand bij 30 MHz <= 200 mOhm/m

Specificaties

Producent	Draka Holding
Produkt groep	Twisted Pair Kabel
Produkt type	Installatiekabel
Lengte	1000 m
Inhoud	1000 m
Afschermings type	FTP
Overdracht kwaliteit	Cat5e / Class D
Impedantie	100 Ohm
Aantal aders	8
Kabeldoorsnede (AWG)	AWG 24
Kabel type	massief
Buiten Ø Kabel	5,9 mm
Kabel LSOH	ja
Fire protection class	Eca
Hoogte verpakking	440 mm
Breedte verpakking	400 mm
Diepte verpakking	400 mm
Gewicht verpakking	39 kg

Productveiligheidsverordening

Informatie in overeenstemming met de EU Productveiligheidsverordening, ook bekend als de Product Safety Regulation (GPSR):

Draka Comteq Germany GmbH & Co. KG
Piccoloministr. 2, 51063 Köln
multimedia@prysmiangroup.com
