Beschrijving

Datenkabel für Kat.7 Verkabelungen - jetzt mit Brandschutzklasse Cca

Draka Datenkabel UC900 SS23 für Kat.7 Verkabelungen

• Einzelpaarabschirmung mit gemeinsamem Geflechtschirm
• Farbcode: wsbl/blws, wsor/orws, wsgn/gnws, wsbr/brws

• Aufbau

Leiter: Cu-Draht, blank Ø 0,56 mm (AWG23)
Isolierung: Foam-Skin Polyethylen, Ø 1,4 mm
Verseilung: 2 Adern zum Paar
Verseilung: 4 Paare (PiMf) zur Seele
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Gesamtschirm: Cu-Geflecht verzinnt (ca. 65 % Bedeckung)
Schutzmantel: FRNC, orange RAL 2003

• Elektrische Eigenschaften bei 20°C±5°C

Schleifenwiderstand <= 150 Ohm/km
Widerstandsunsymmetrie <= 2%
Isolationswiderstand (500 V) >= 5000 MOhm*km
Kapazität bei 800 Hz (Richtwert) 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
Relative Ausbreitungsgeschwindigkeit ca. 79 %
Signallaufzeit <= 425 ns/100m
Laufzeitunterschied <= 9 ns/100m
Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz <= 5

bei 10 MHz <= 5 mOhm/m
Kopplungswiderstand bei 30 MHz <= 10 mOhm/m
Kopplungswiderstand bei 100 MHz <= 20 mOhm/m

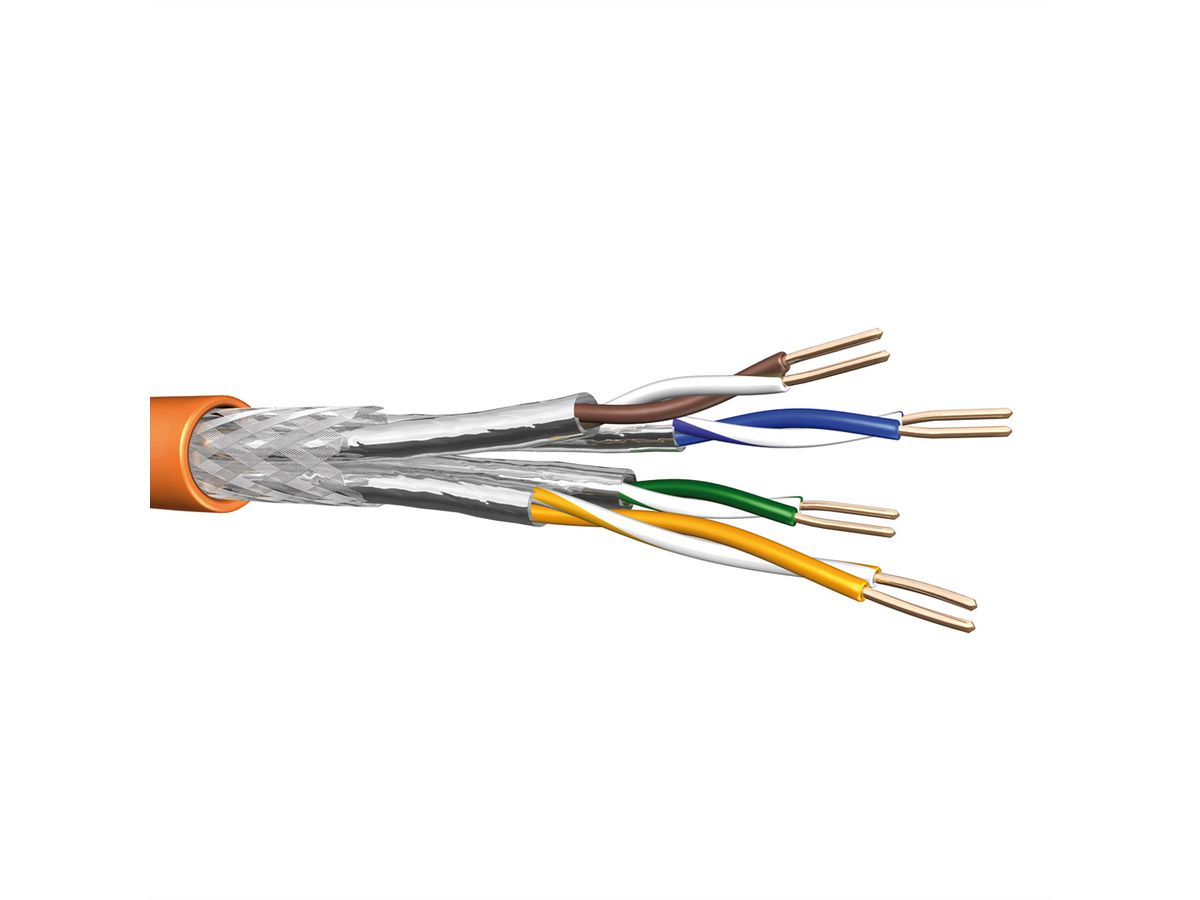

Opmerking: foto soortgelijke

Specificaties

Producent	Draka Holding
Produkt groep	Twisted Pair Kabel
Produkt type	Installationskabel
Kleur	oranje
Lengte	1000 m
Inhoud	1000 m
Afschermings type	PiMF
Overdracht kwaliteit	Cat7 / Class F
Impedantie	100 Ohm
Aantal aders	8
Kabeldoorsnede (AWG)	AWG 23
Kabel type	Massivdraht
Buigradius	min. 60 mm bei Zugbelastung
Buiten Ø Kabel	7,5 mm
Kabel LSOH	ja
Materiaal Buitenmantel Kabel	FRNC
Technische bijzonderheden	Skew bei 100 MHz (Richtwert): 9 ns/100m
Fire protection class	Cca
Hoogte verpakking	320 mm
Breedte verpakking	600 mm
Diepte verpakking	600 mm
Gewicht verpakking	43 kg
