Beschrijving

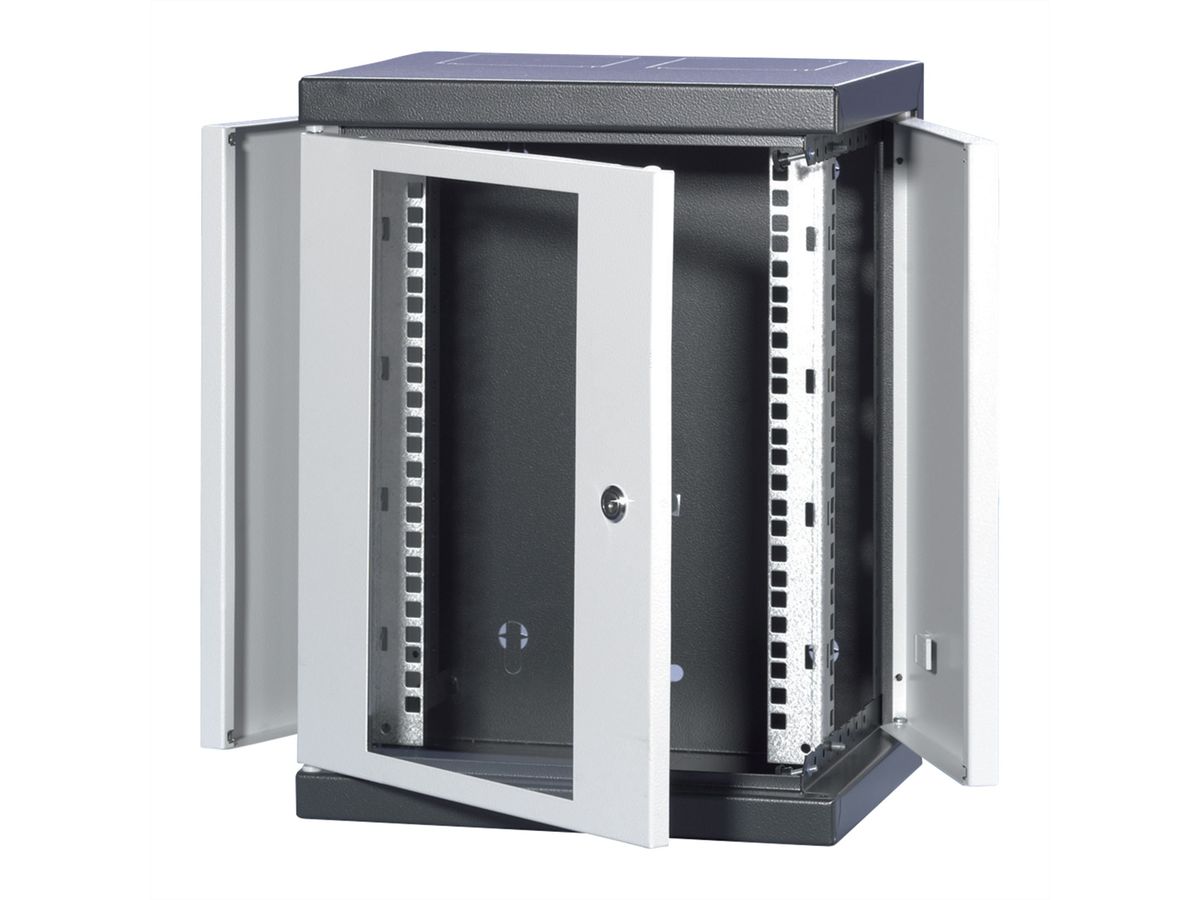

• Stand- / Wandbehuizing voor een gemakkelijk installatie
• Behuizing in RAL 7016, Bodem en dak in RAL 9006
• Deuren en zijwanden afneembaar voor een optimale toegang
• Kabelinvoer via boven of onder; mee geleverde borstelstroken ter afdichting van de kabelinvoering
• Meegeleverde C-Profiel (in een raster van 25 mm te monteren) tbv trekontlasting

• Inhoud:

Behuzing in C-vorm
Glazendeur met veiligheidsslot
Zijwanden
2 St. 19"-profiel
1 St. C-Profiel tbv kabelgeleider
2 St. Borstelstroken

• Optionele accessoires (svp appart bestellen)

Aardingsset 26.10.0208 volgens VDE-Standaard
Montagemateriaal 26.10.0199 tbv de muurbevestiging
Montagemateriaal 26.14.0010 tbv 10"-componenten bestaand uit 32 sts kooimoeren
10"-draagplank 26.11.0130
10"-Kabel doorvoer 26.10.0115 incl. 3 Kabelgoten tbv een horizontale kabel geleiding
10"-stekkerdoos zonder schakelaar 26.14.0222, 4 voudig

Specificaties

Producent	SCHROFF
Produkt groep	19"-/10"-Rack
Produkt type	10" kast
Kleur	grijs
Hoogte eenheden	12 HE
Maximale rackdiepte ondersteund	160 mm
leveringsvoorwaarde	volledig gemonteerd
Server Rack	nee
Sockel	nee

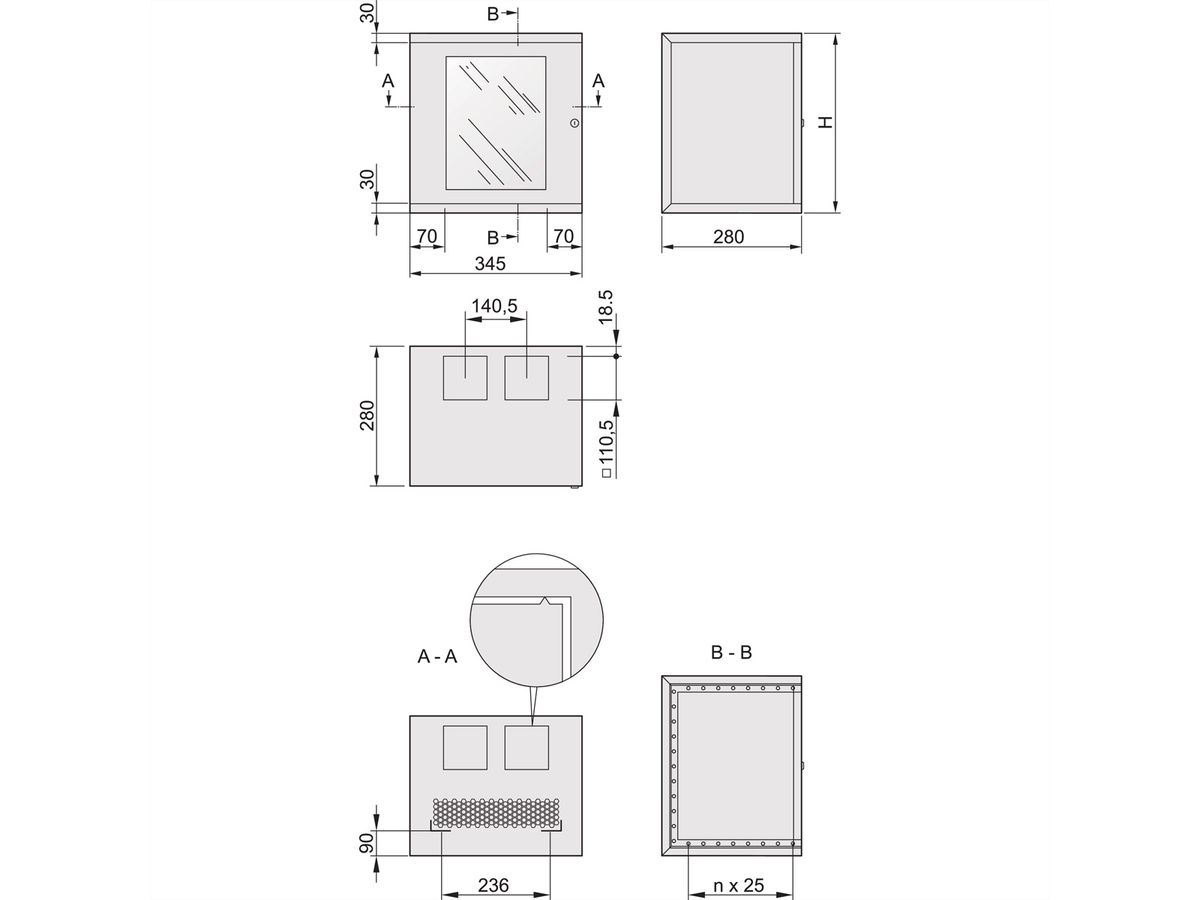

Afmeting (HxBxD) zonder sokkel	612 x 345 x 280 mm
Beschermingsklasse (IP-code)	IP20
Voorzijde	Glazendeur met frame
Achterzijde	Steekdeur
Zijwanden	Staaldeur
19"-staander	voor
Dak	gesloten
Dak aansluitbaar	nee
Bodem	gesloten
Beluchting	passief
Aardingsset gemonteerd	nee
Cooler uitbreidbaar	nee
RAL-kleur	RAL 7016 Antracietgrijs
Hoogte	612 mm
Breedte	345 mm
Diepte	280 mm
Hoogte verpakking	670 mm
Breedte verpakking	430 mm
Diepte verpakking	350 mm
Gewicht verpakking	13.595 kg

Downloads

Manufacturer data sheet - Deutsch (440,0 KB)

Download

Manufacturer data sheet - English (438,9 KB)

Download



Het assortiment van het merk SCHROFF omvat een breed scala aan accessoires voor alles wat met elektronische assemblages te maken heeft - van kaarthouders, geleidingsgekoelde printplaatframes, frontpanelen en roosters tot subracks, behuizingen, backplanes, voedingen, kasten en voorgemonteerde slots voor ingebedde computersystemen.

Het merk SCHROFF is al meer dan vijf decennia een wereldleider op het gebied van elektronische verpakkingssystemen.
