Beschrijving

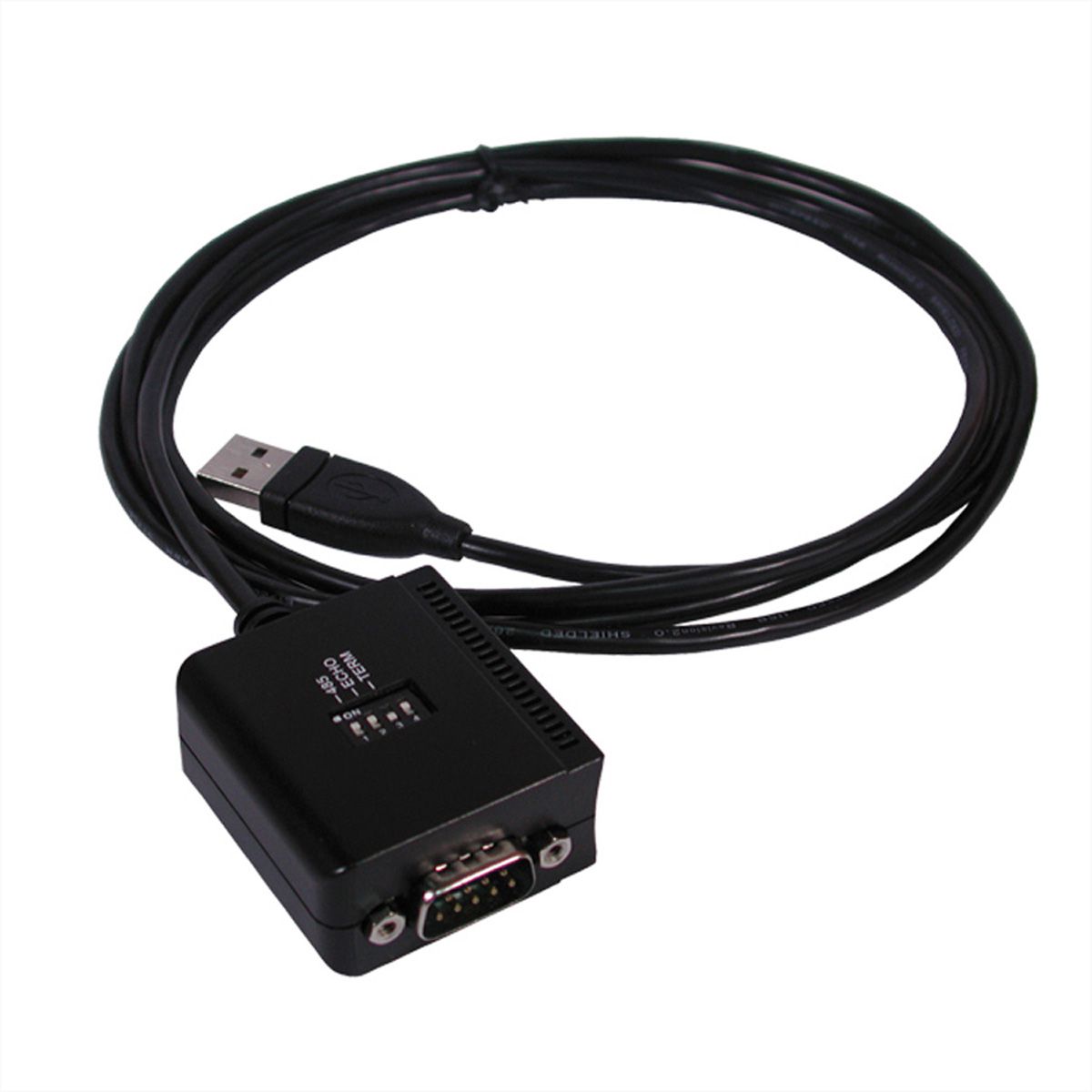

De EX-1303 USB 1.1 naar seriële RS-422/485-kabel biedt een seriële RS-422/485 hoogwaardige UART 16C550-uitgang.

Het is ontwikkeld om een ​​extra RS-422/485 seriële uitgang toe te voegen in een compacte behuizing voor een PC, klein werkstation of server via de USB 1.1 of 2.0 bus. Door de eenvoudige installatie hoeft de computer niet te worden geopend en kan het item EX-1303 tijdens bedrijf worden geïnstalleerd.

• Interface: RS-422/485
• FIFO-buffer: 16C550 met 16 bytes
• I/O-adressen: toegewezen door het besturingssysteem
• Onderbreken: toegewezen door het systeem-BIOS met delen van onderbrekingen
• Gegevensbits: 7, 8
• Stopbits: 1, 1,5, 2
• Pariteit: geen, even, oneven
• Signalen: Er zijn twee instellingen mogelijk: 4-draads RS-422 (TXD+/-, RXD+/-) / 2-draads RS-485 (Data+/-, Data +/-)
• Voeding: vanaf de USB-bus (busvoeding)
• Chipset: FTDI

Specificaties

Producent	EXSYS
Produkt groep	Adapter, Terminatoren, Converter
Produkt type	USB - Serial Converter
Kleur	zwart
Lengte	1.8 m
Leveringsomvang	EX-1303, stuurprogramma-cd, handleiding
Aansluiting kant 1 (PC)	1x USB A-Male Upstream
Aansluiting kant 2 (Peripherie)	1x 9-pins seriële RS-422/485 male connector
Type connector kant 1	USB 2.0 type A
M/F kant 1	Male
Type connector kant 2	D-Sub 9-pin (DE-9)
M/F kant 2	Male
Toepassing	extern
Technische bijzonderheden	Chip-Set FTDI
Gewicht	150 g
Hoogte verpakking	40 mm
Breedte verpakking	160 mm
Diepte verpakking	230 mm
Gewicht verpakking	0.159 kg

Downloads

Manufacturer data sheet - English (427,7 KB)

Download
