Beschrijving

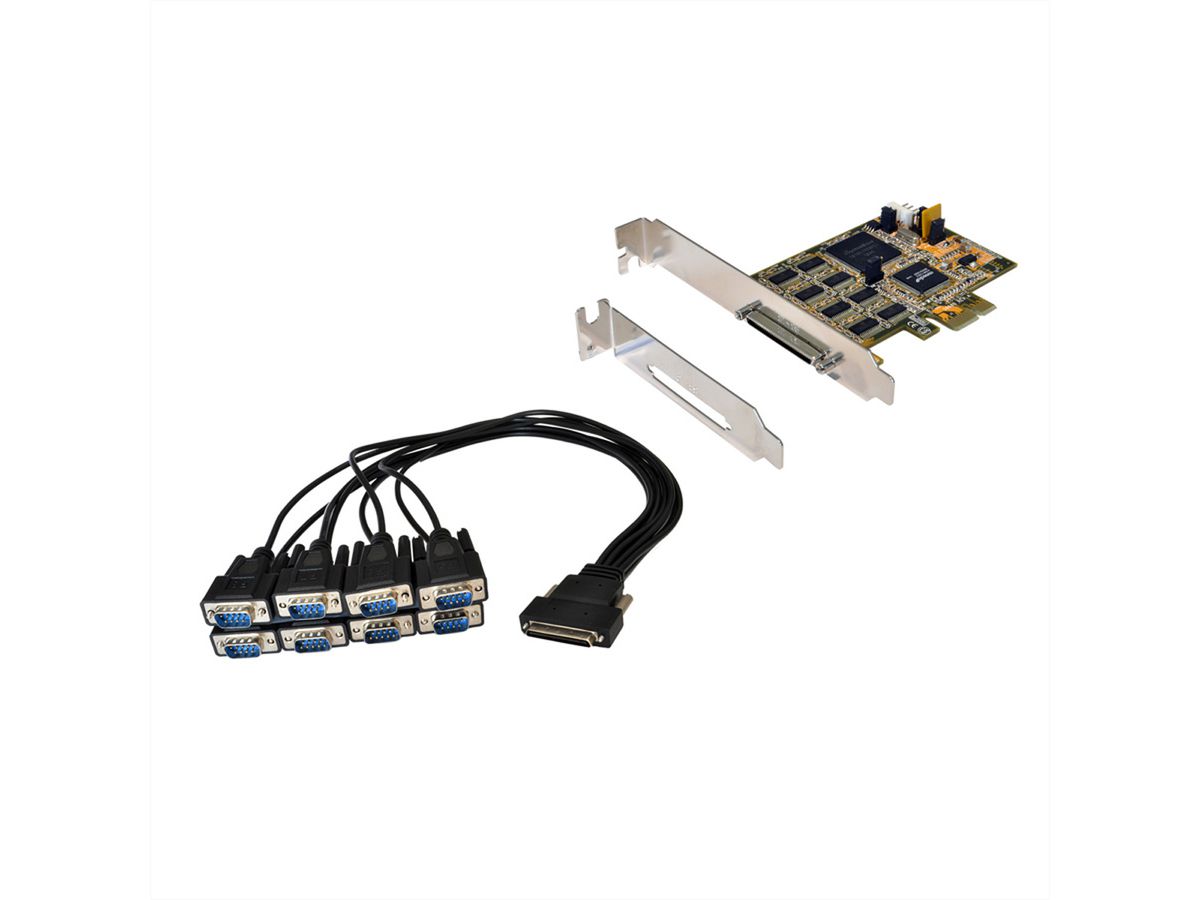

De EX-44388 PCI Express I/O-kaart biedt acht seriële RS-232 High Performance UART 16C1050 uitgangen.

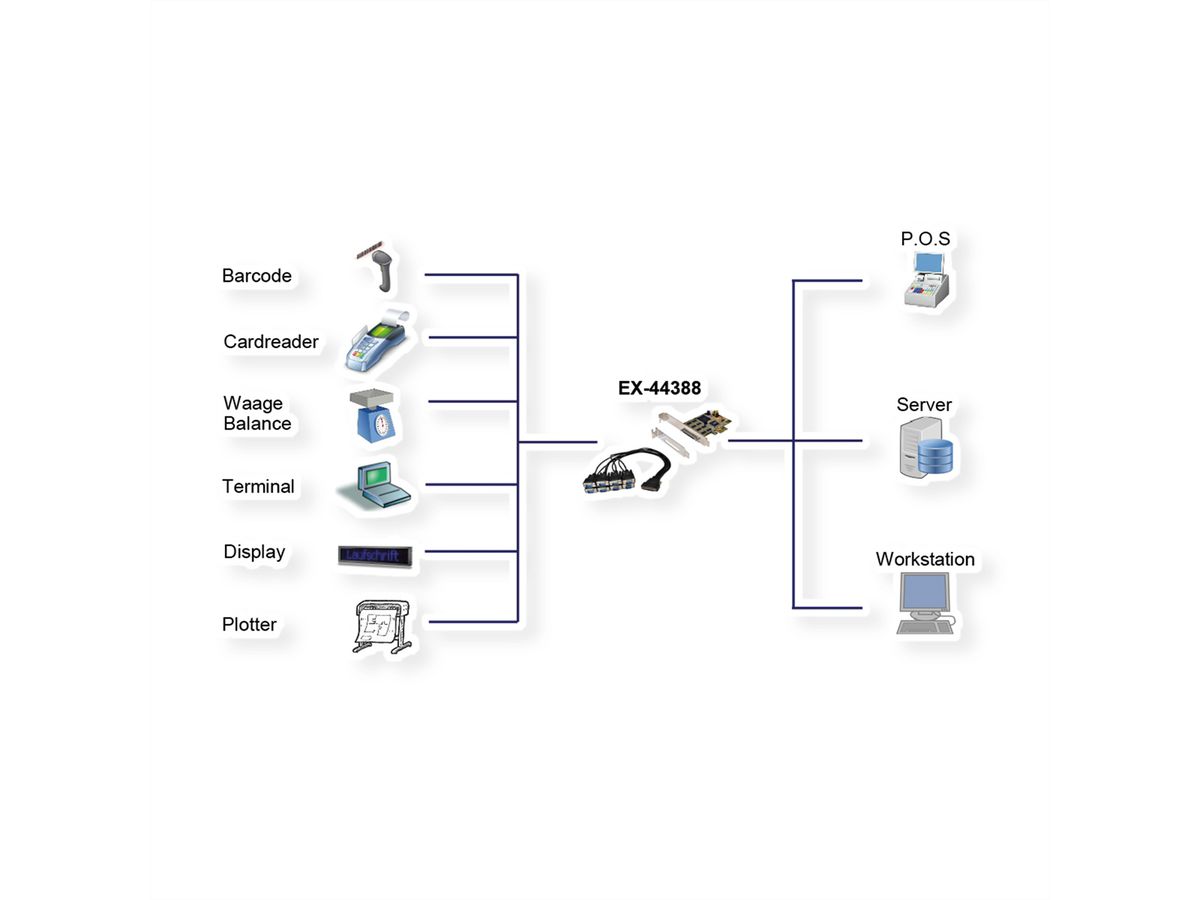

De kaart is ontwikkeld om acht extra seriële poorten uit te breiden voor PC's, kleine werkstations of servers via de PCI Express bus. De kaart is volledig PCI Express plug-and-play compatibel en heeft geen problemen met IRQ en I/O adresconflicten. Bovendien kan +5V of +12V worden geconfigureerd op pin 9 van de seriële connector voor een POS-systeem (Power over System). Bij de EX-44388 wordt een Low Profile beugel geleverd, zodat de kaart ook in smalle pc-behuizingen kan worden geïnstalleerd.

- Interface: RS-232 V.24 met FIFO-buffer 16C1050 met 256Byte
- ±15kV IEC1000-4-2 ESD-bescherming voor RS232 I/O's
- I/O-adressen en interrupt worden toegewezen door het besturingssysteem, IRQ-sharing
- PCIe-interface compatibel met 1.0a tot 3.0 specificaties
- Gegevensbits: 5, 6, 7, 8
- Stopbits: 1, 1.5, 2
- Pariteit: geen, even, oneven, spatie, markering
- Signalen: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Ondersteunt RTS/CTS en XON/XOFF flow control
- Ondersteunt +5V of +12V op pin 9 van de seriële connector
- Chipset: SystemBase SB16C1058PCI
