Beschrijving

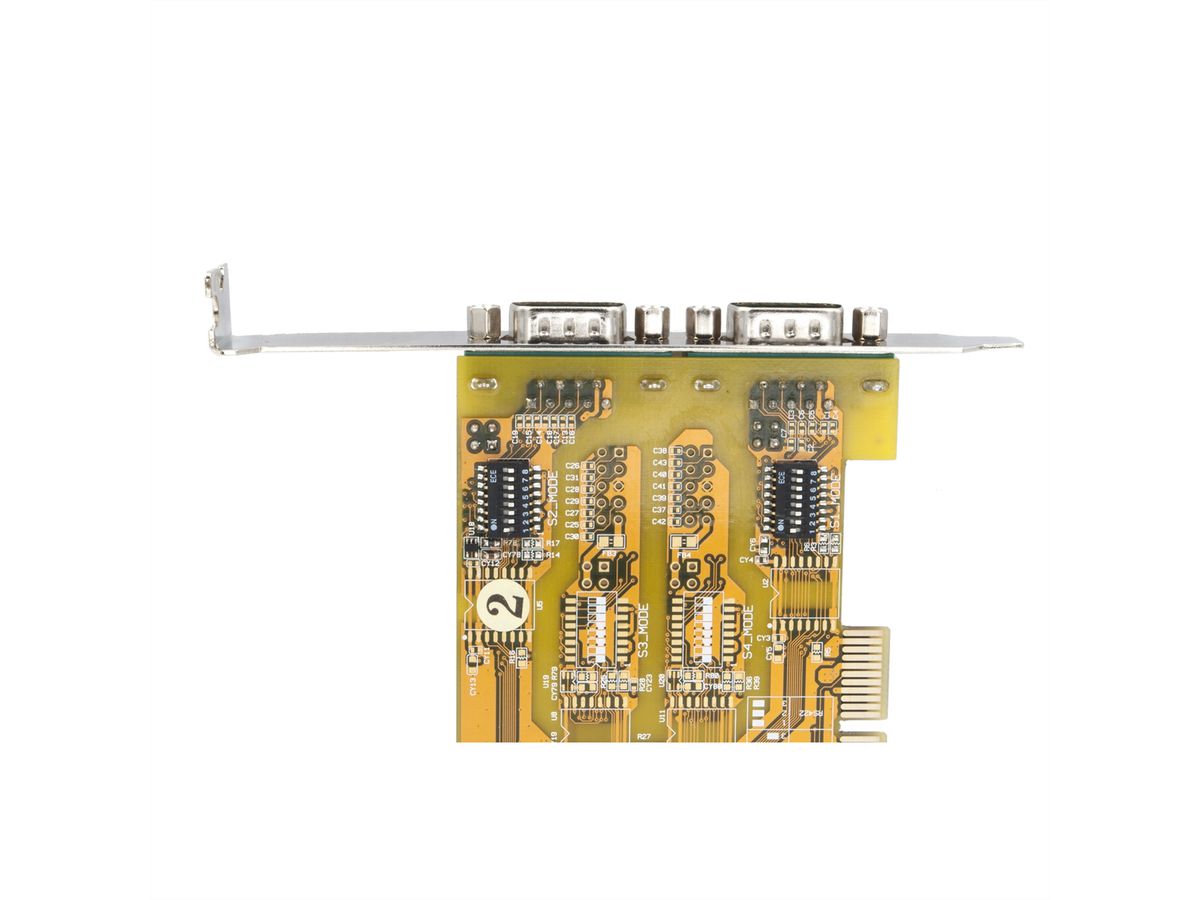

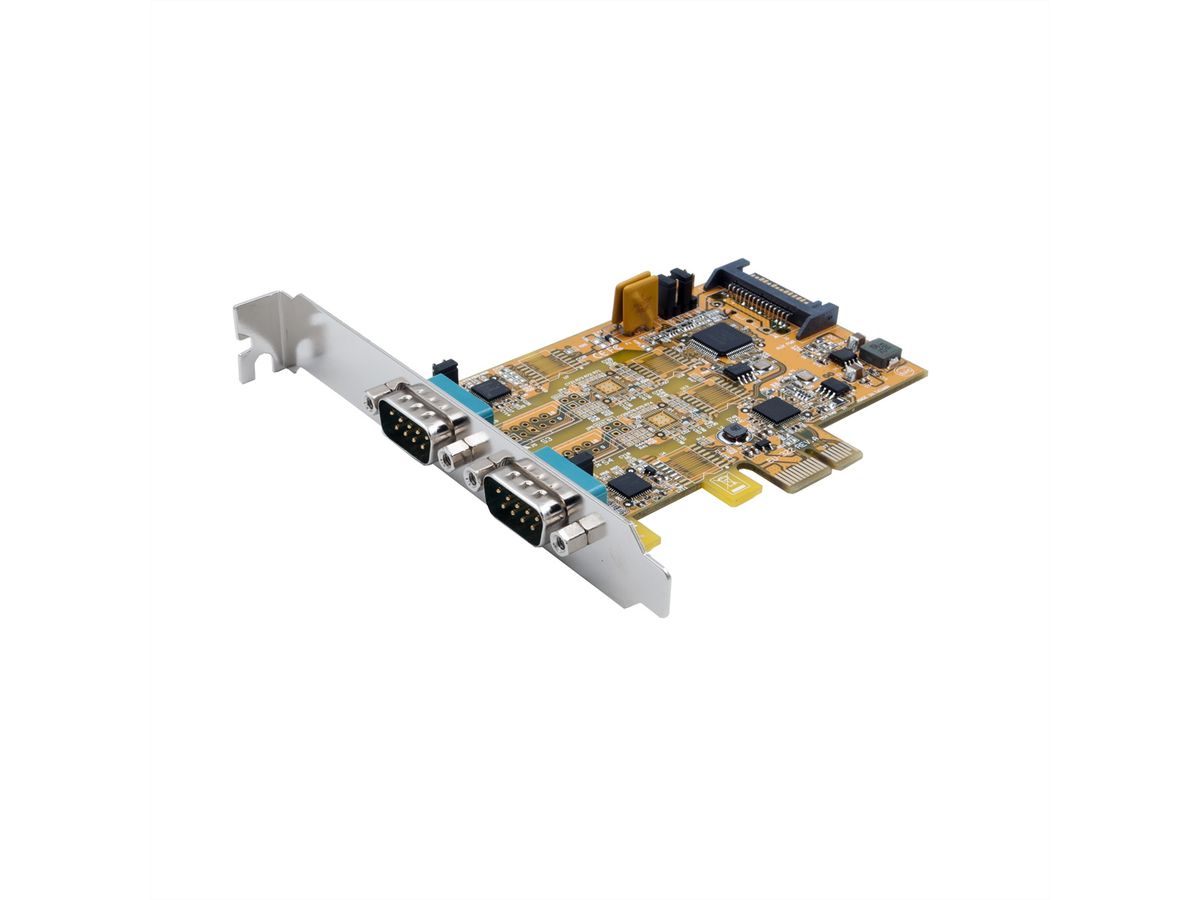

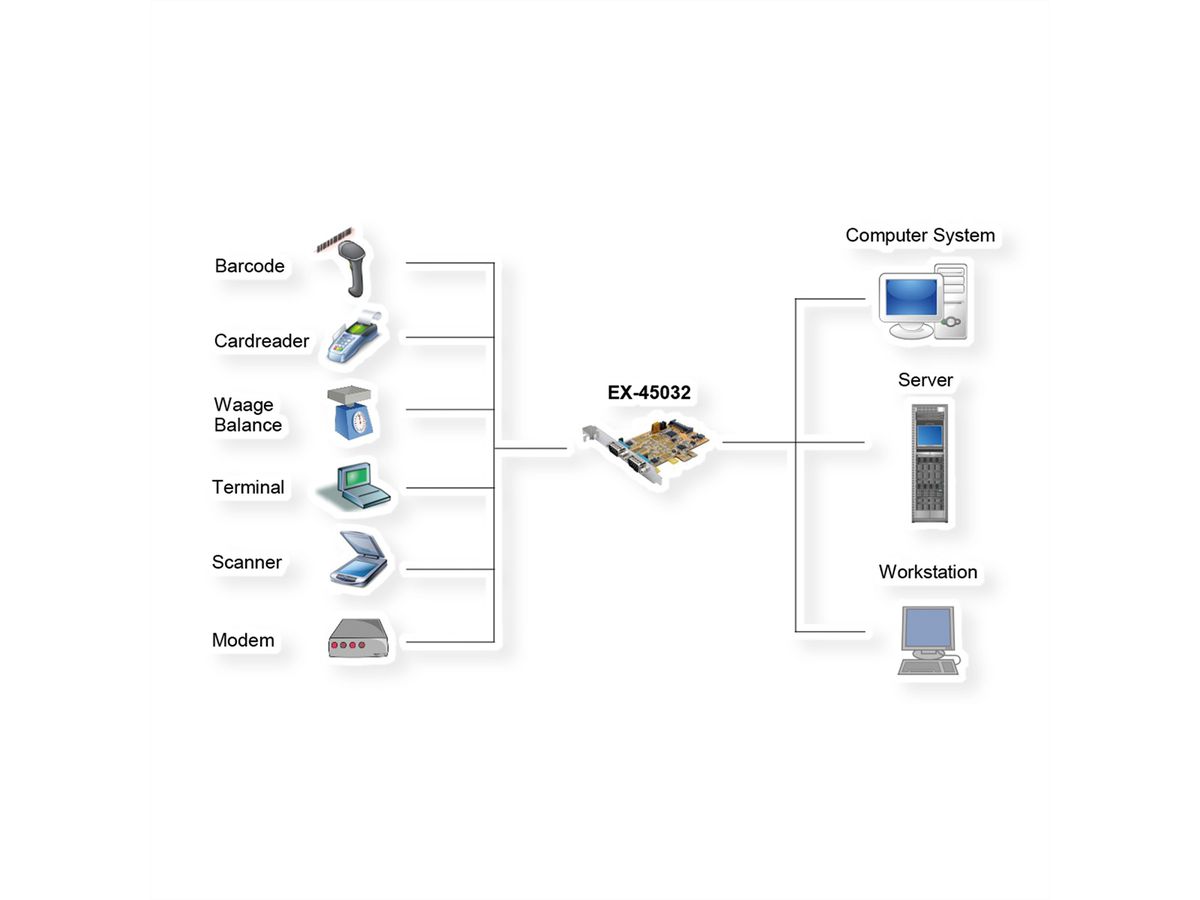

De EX-45032 PCI I/O-kaart biedt twee seriële RS-232, 422 en 485 krachtige UART 16C550 uitgangen. Hij is ontworpen om twee extra seriële poorten uit te breiden voor PC's, kleine werkstations of servers via de PCI- of PCI-X-bus.

+5V en +12V kunnen worden geconfigureerd op de pin van de seriële connector als een POS-systeem (Power over System). De kaart is volledig plug-and-play compatibel. Ze ondersteunt de functies ATTATM Auto RS-485 Transmitter. Het RS-232, 422 of 485 transmissietype kan voor elke poort afzonderlijk worden ingesteld.

- Interface: RS-232 V.24 / RS-422 / RS-485
- ±15kV IEC1000-4-2 ESD-bescherming voor RS232 I/O's
- FIFO-buffer 16C550 met 16 byte
- I/O-adressen en interrupt worden toegewezen door het besturingssysteem
- Gegevensbits: 7 en 8 / Stopbits: 1, 1,5, 2
- Pariteit: geen, even, oneven, spatie en markering
- Ondersteunt ATTA™ Auto Transmitter
- Afsluiting RS-422/485 - 120 Ohm kan in- en uitgeschakeld worden

Specificaties

Producent	EXSYS
Produkt groep	Interface kaarten
Produkt type	PCI-Express Adapter
Leveringsomvang	EX-45032, stuurprogramma-CD, handleiding
Bus-Systeem	PCI Express
Interface	2x serieel RS-232/422/485
RS-232 Interface	ja
RS-422/485 Interface	ja
Data transfer-Snelheid	300baud tot 921,6KBaud
Chipset	FTDI
Systeem	Win98SE/ ME/ XP/ 200x/ Vista/ 7/ 8.x/ 10 (32&64-Bit)XP Embedded, WinCE bis 6.0/ Linux 2.6.9 oder höherMac OS 10.x

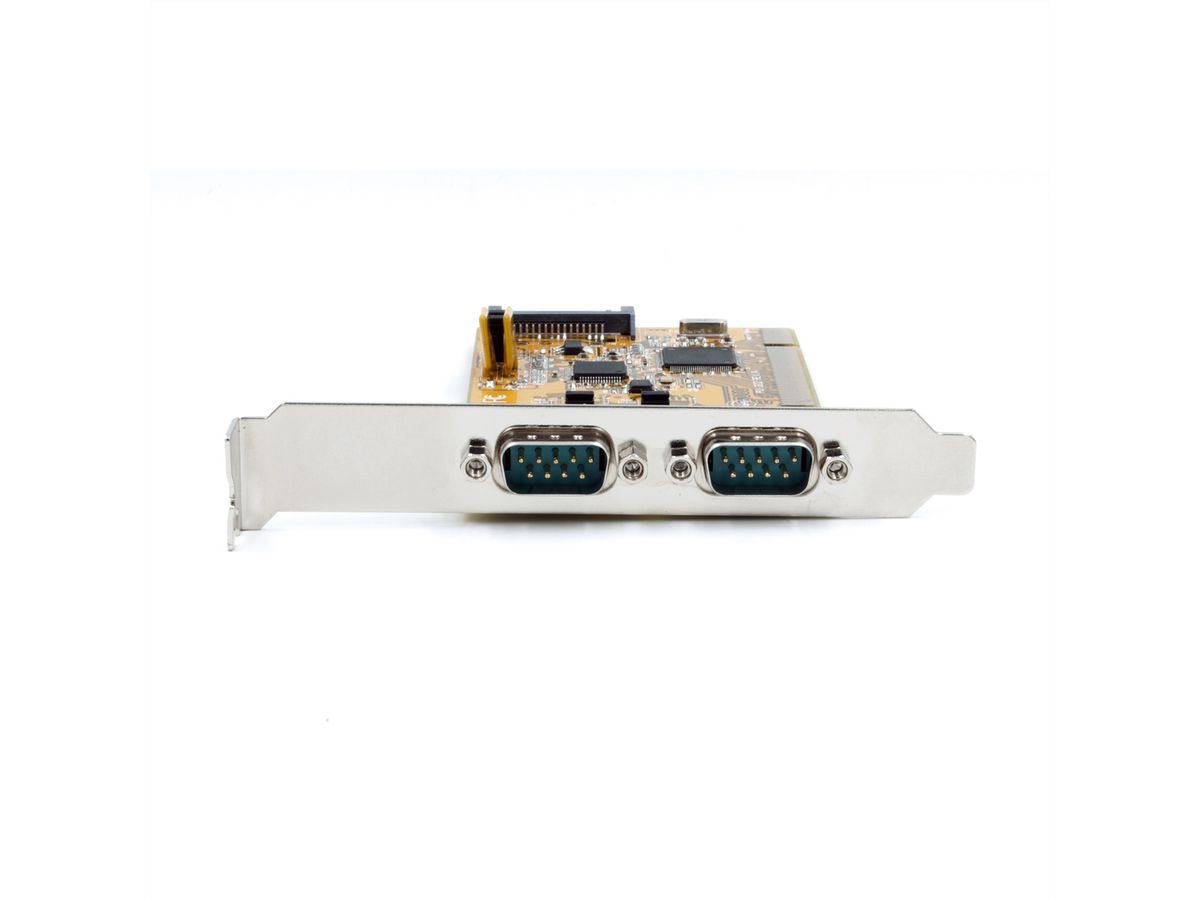

Aansluitingen	2 x 9 pins seriële RS-232/422/485 connectoren1 x SATA voedingsconnector
Bouw hoogte	Full Profile
Installatie handleiding / Handboek	ja
Gewicht	200 g
Hoogte verpakking	40 mm
Breedte verpakking	170 mm
Diepte verpakking	250 mm
Gewicht verpakking	0.185 kg
