Beschrijving

Biedt vier seriële RS-232 UART 16C550-uitgangen met hoge prestaties.

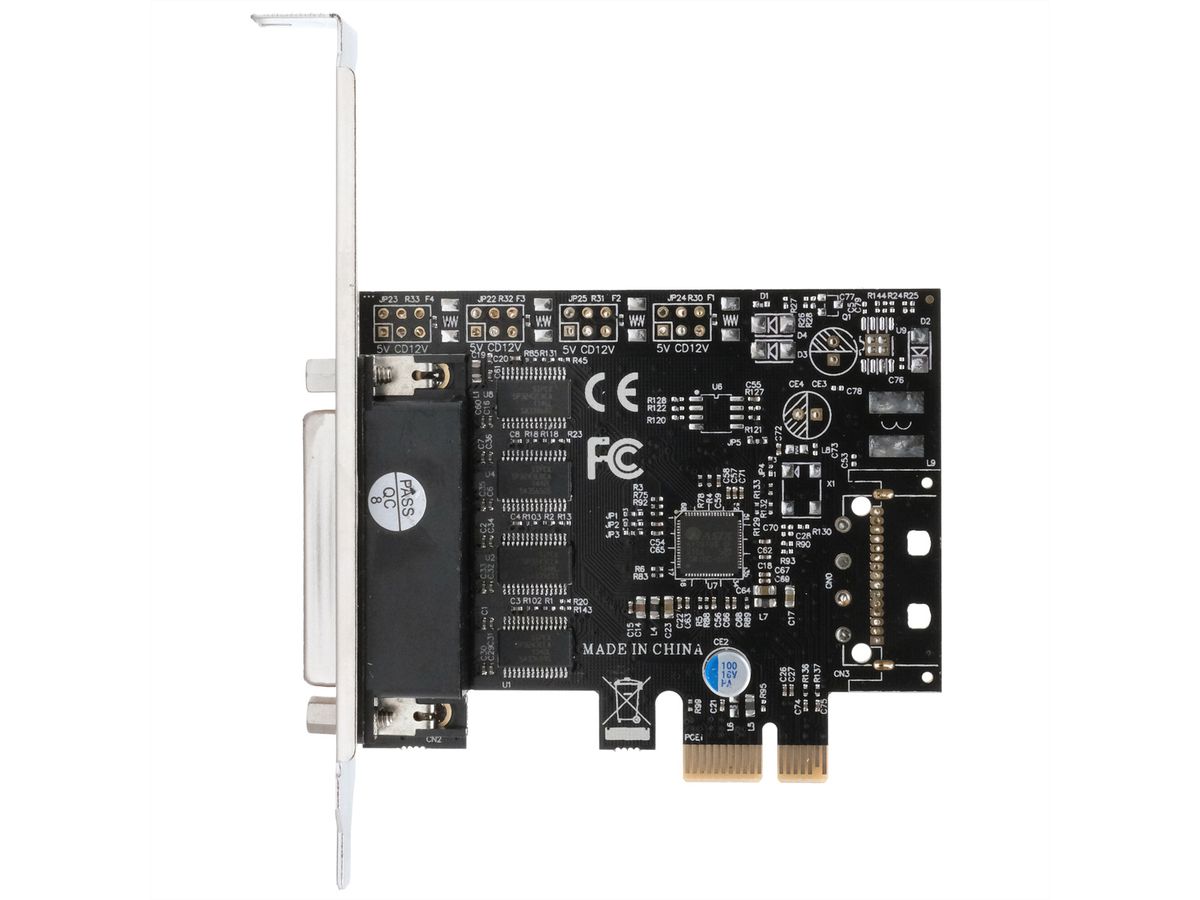

De EX-46024 PCIe I/O-kaart biedt vier seriële RS-232 High Performance UART 16C550 uitgangen.

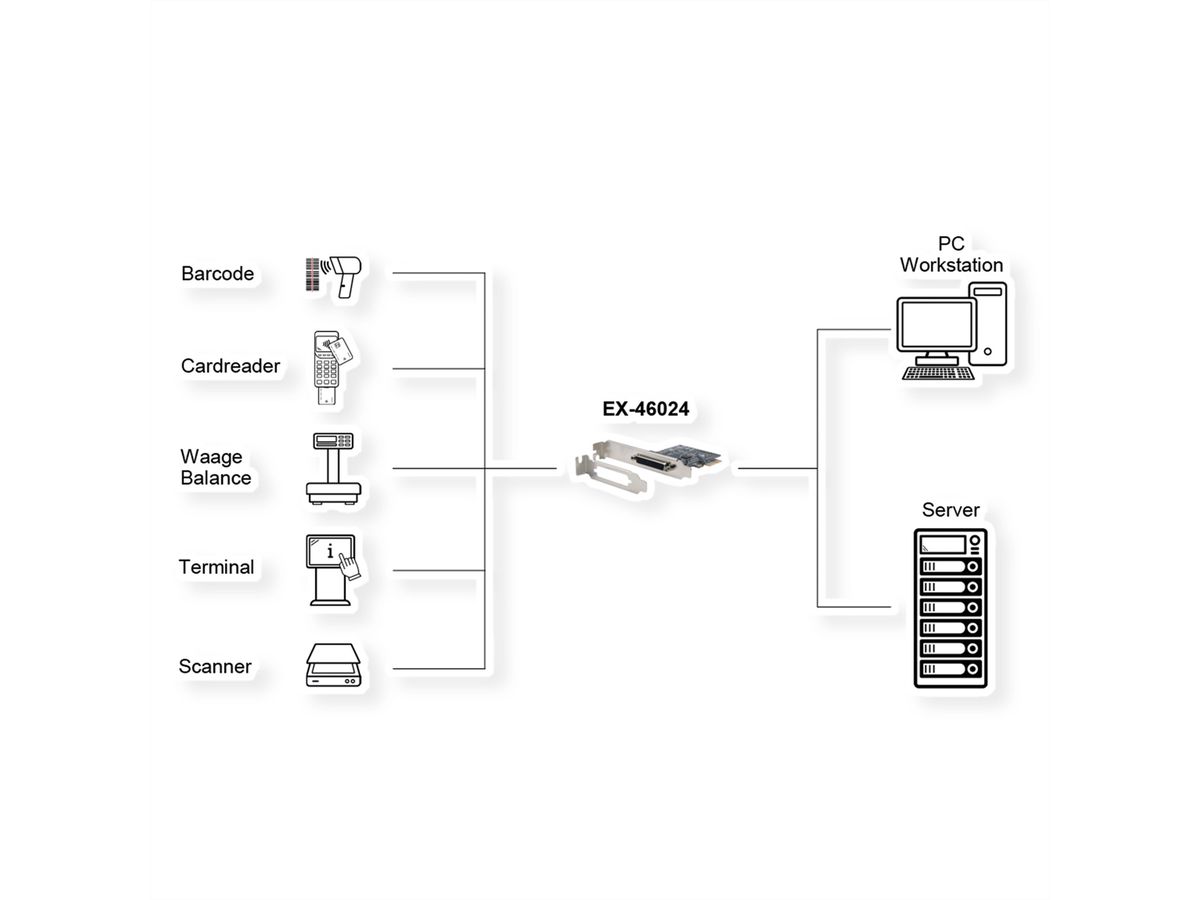

De kaart is ontworpen om vier extra seriële poorten voor pc's, kleine werkstations of servers uit te breiden via de PCIe-bus.

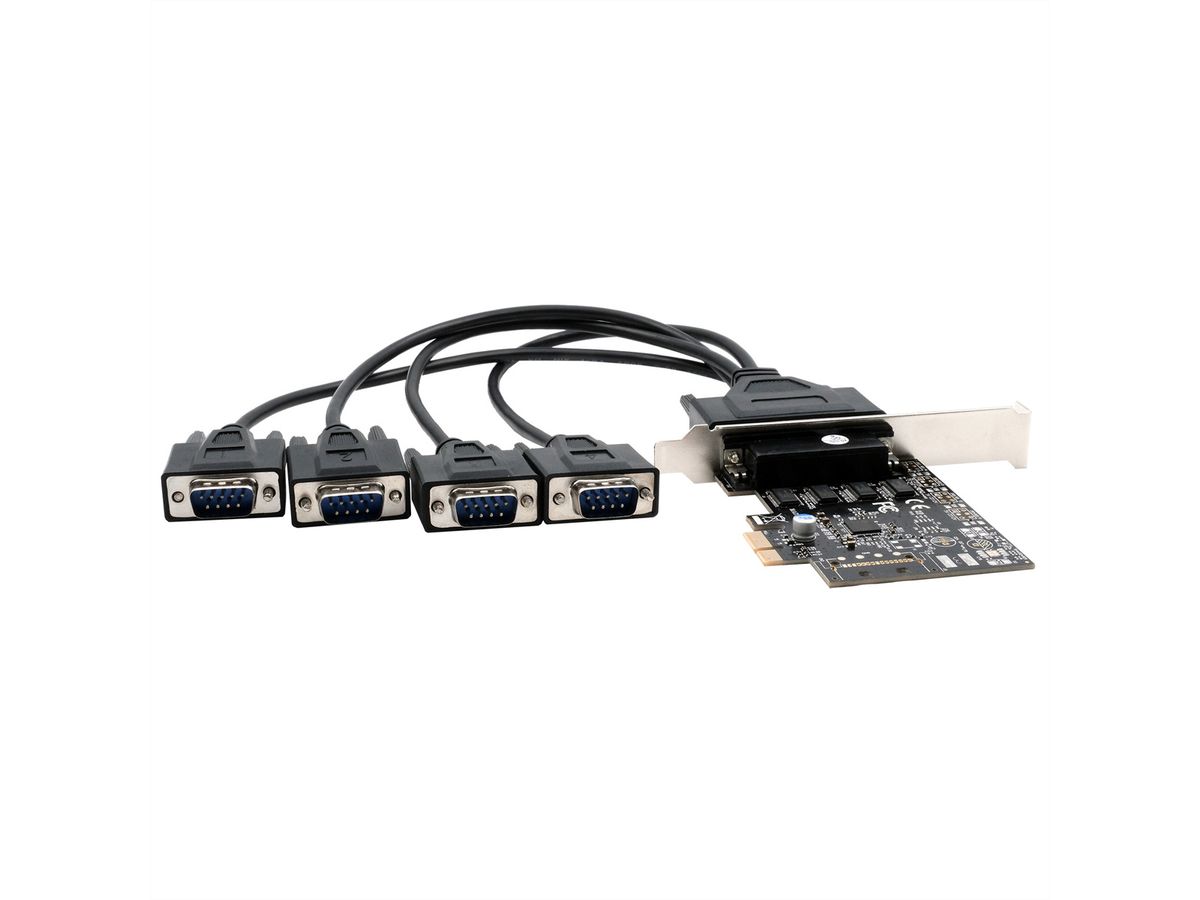

De vier 9-pins connectoren zijn verbonden via een octopus kabel. Dit betekent dat slechts de ruimte van één slot bracket nodig is.

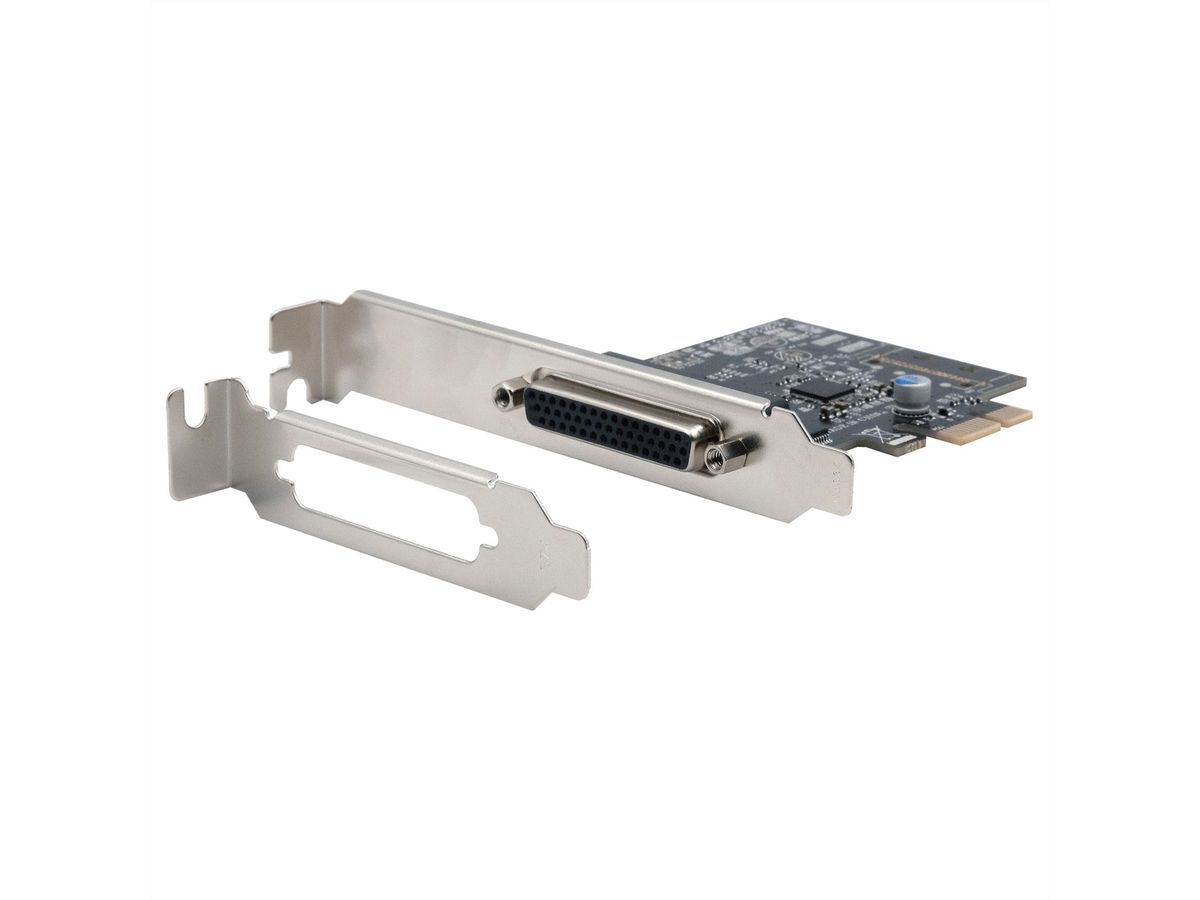

De EX-46024 wordt geleverd met een low-profile beugel voor smalle computerbehuizingen tot 8 cm hoog.

- RS-232 V.24 interface
- FIFO-buffer 16C550 met 256 bytes
- I/O-adressen en interrupt worden toegewezen door het besturingssysteem
- PCIe-interface compatibel met 2.0 Gen1-specificaties
- Gegevensbits 5, 6, 7 en 8
- Stopbits 1, 1.5 en 2
- Pariteit: geen, even, oneven, spatie en markering
- RS-232 signalen TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Chipset: ASIX AX99100

Specificaties

Producent	EXSYS
Produkt groep	Interface kaarten
Produkt type	PCI-Express Adapter

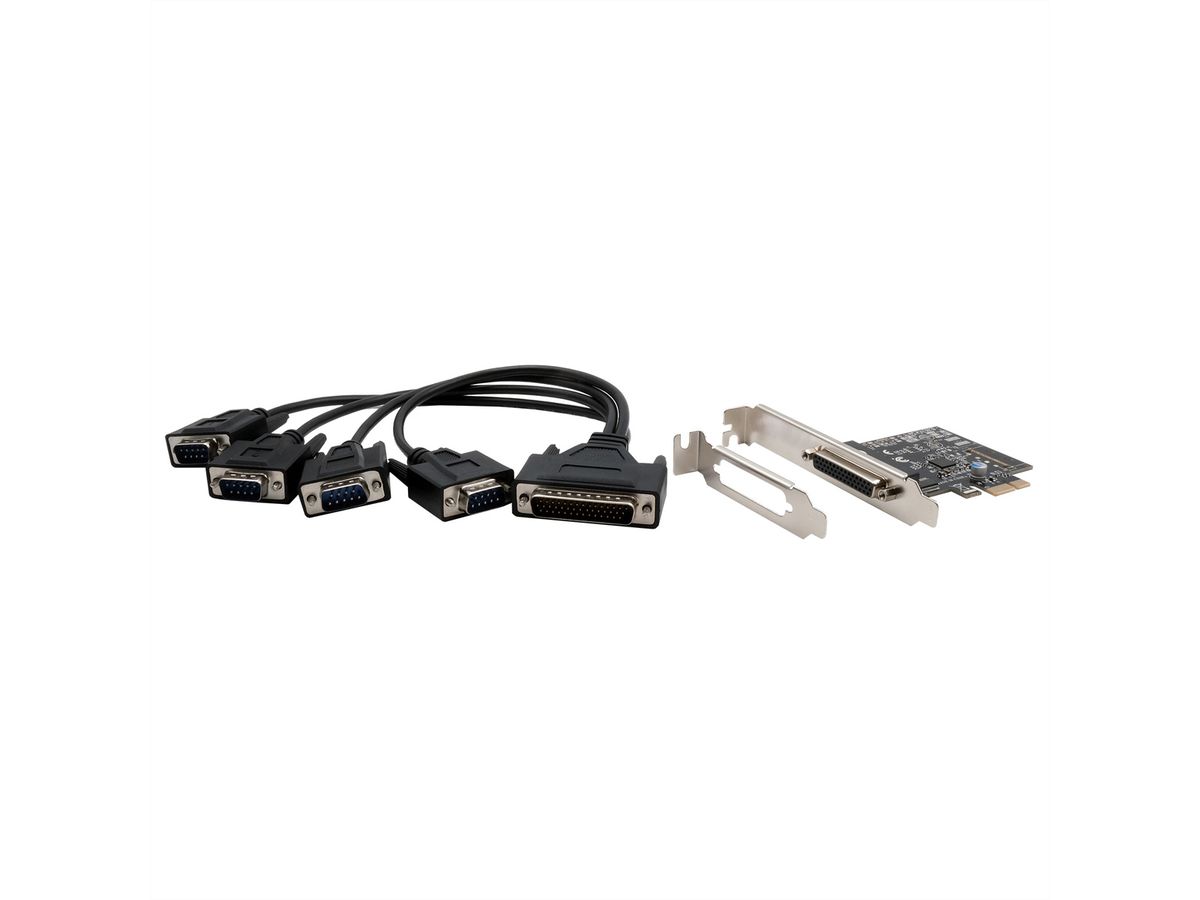

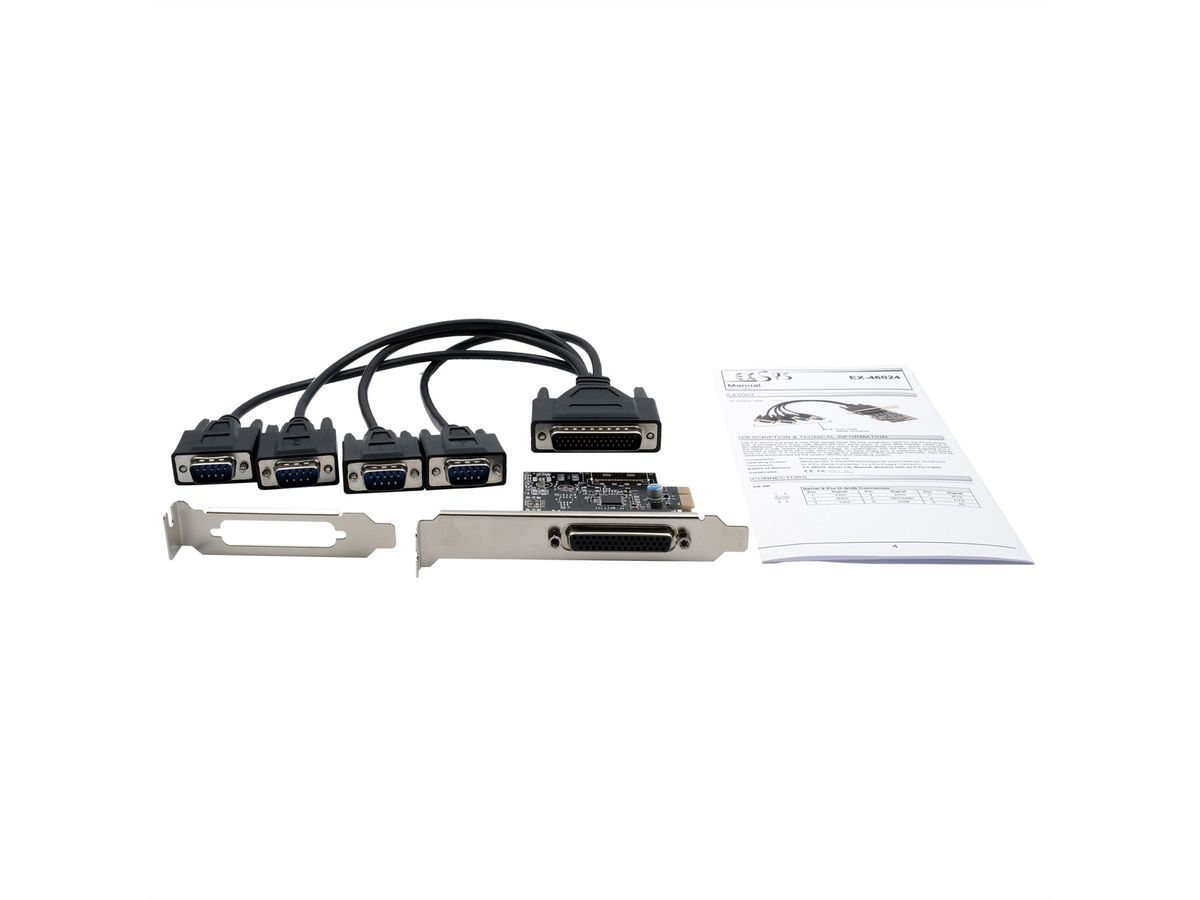

Leveringsomvang	EX-46024, Octopus-kabel, Low Profile beugel, handleiding
Bus-Systeem	PCI Express
Interface	4x 9-pins seriële RS-232 connector
RS-232 Interface	ja
Stroom verzorging	3,3V via PCIe-sleuf
Data transfer-Snelheid	300baud tot 921,6KBaud
Chipset	ASIX AX99100
Systeem	WinXP/Vista/7/8.x/10/11 (32&64), Server 200x & 2012 R2, Linux
Aansluitingen	4 x 9-pins D-SUB seriële male connector
Bouw hoogte	Low Profile
Installatie handleiding / Handboek	ja
Hoogte	69 mm
Breedte	81 mm
Gewicht	380 g
Hoogte verpakking	70 mm
Breedte verpakking	170 mm
Diepte verpakking	250 mm
Gewicht verpakking	0.422 kg
