Beschrijving

Multifunctionele schakelactuator voor toegangscontrole en voor het aansturen van elektronische 12 V elektrische sluitplaten of gemotoriseerde sloten met 3 contactingangen voor het bepalen van de deurstatus of knoppen/schakelaars in 2 galvanische circuits. Met geïntegreerde logische module, Portomat, comfort- en timerfuncties.

- Uitgangsmodus gemotoriseerd slot (mediator), elektrische deuropener, contactor/relais
- 3 ingangen in 2 galvanisch gescheiden circuits voor het aansluiten van potentiaalvrije contacten
- 2 uitgangen
- Max. Vermogen per uitgang 4 W continue belasting; 4 W-16 W max. 10 seconden
- Beschermingsklasse IP20
- Netspanning AC 110-240 V~
- Stand-by verbruik < 150 mW
- Bluetooth 4.2 Lage energie
- Radio vrij veld bereik 30 meter
- Omgevingstemperatuur -25°C tot +45°C

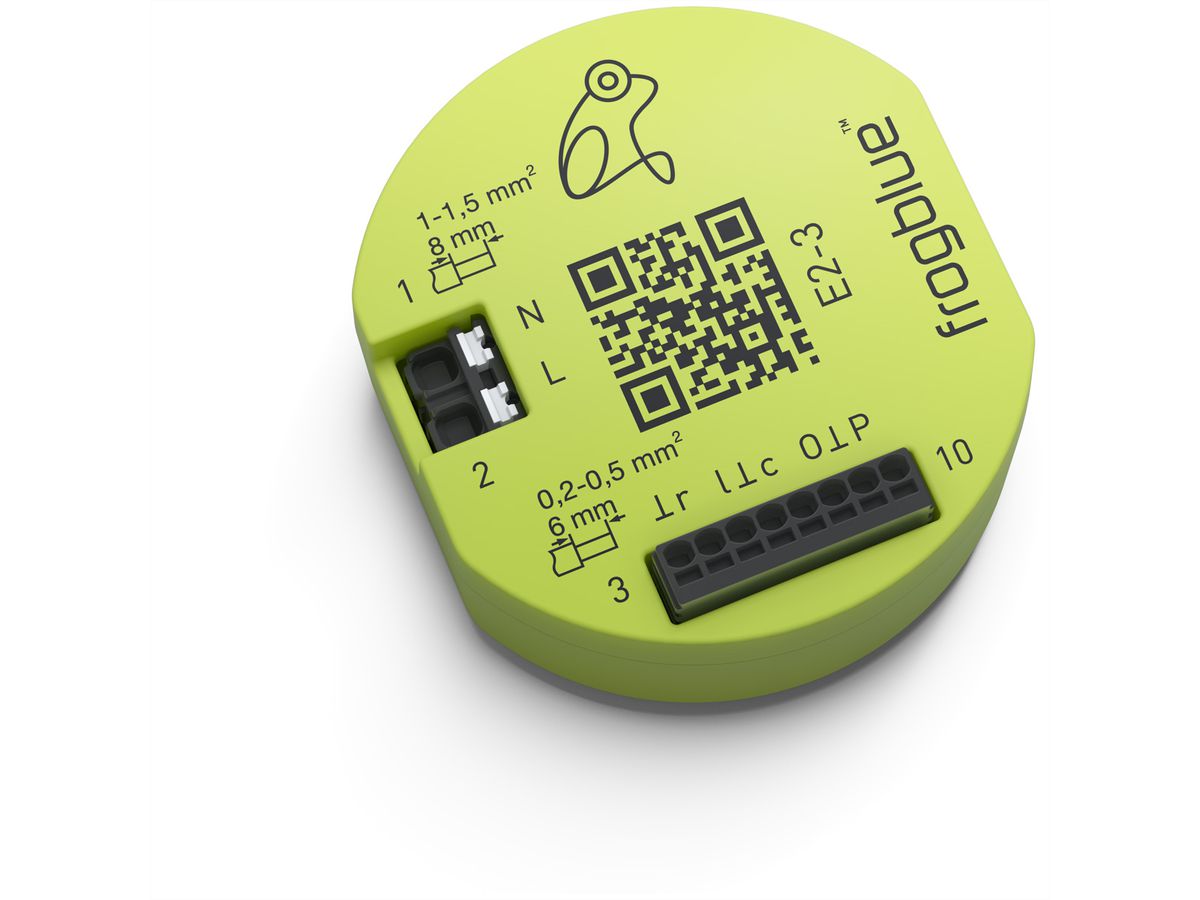

frogEntry2-3

De kleine groene bedieningsmodules, frogs genaamd, zijn het hart van elk frogblue systeem en vormen de basis van frogblue's op Bluetooth® gebaseerde smart building oplossing. Onze frogs schakelen, dimmen, meten, openen deuren of reageren op knoppen, schakelaars en raamcontacten.
Aangesloten op het lichtnet of op batterijen, gebruiken ze het frogblue Bluetooth® mesh netwerk om "virtuele kabels" tussen elkaar te maken, berichten door te sturen en zo het bereik te vergroten. De gegevensoverdracht tussen de frogs is uitsluitend versleuteld (128-bit) en dit in aanvulling op Bluetooth®. Frogs zijn slim, zitten boordevol innovatieve functies, zijn zeer eenvoudig te configureren en vereisen geen centrale eenheid of schakelkast. Met een stroomverbruik van slechts 0,2 watt zijn ze ook zeer energiezuinig.

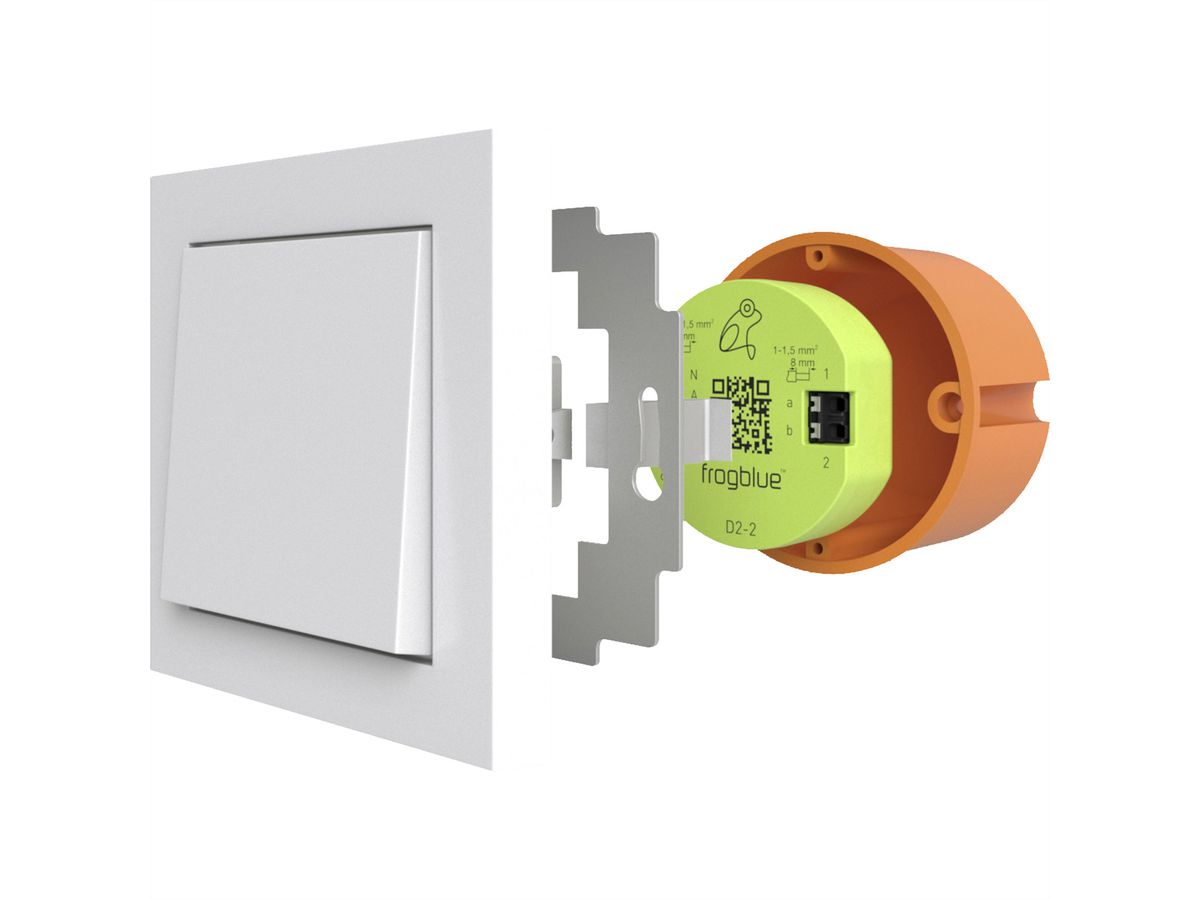

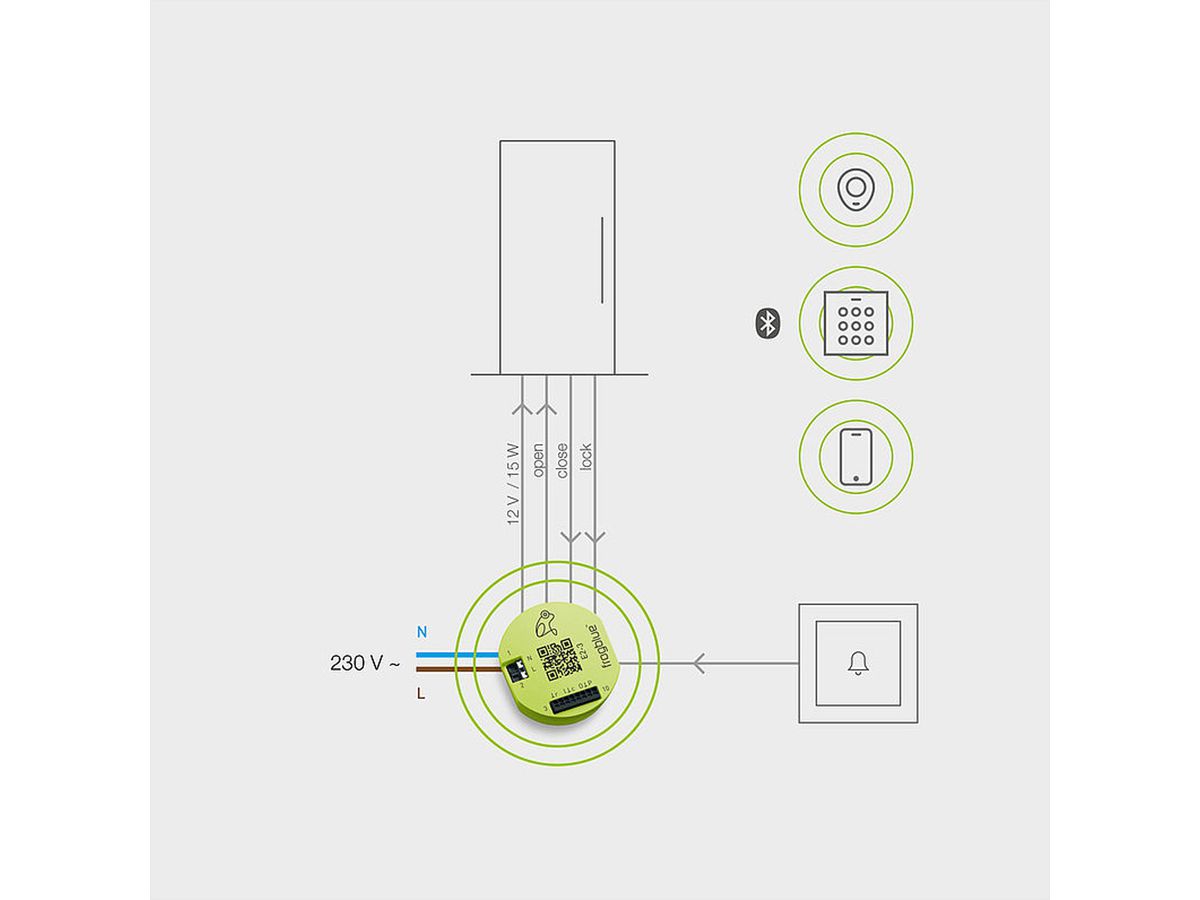

Geïnstalleerd in de diepe inbouwdoos (aanbevolen inbouwdiepte 63 mm) achter elke conventionele schakelaar/knop, de aansluitdoos, een weerbestendige doos buiten of de lampuitgang, kan deze multifunctionele schakelactuator worden gebruikt om elektrische deuropeners met 12 V voedingsspanning en gemotoriseerde sloten te bedienen.

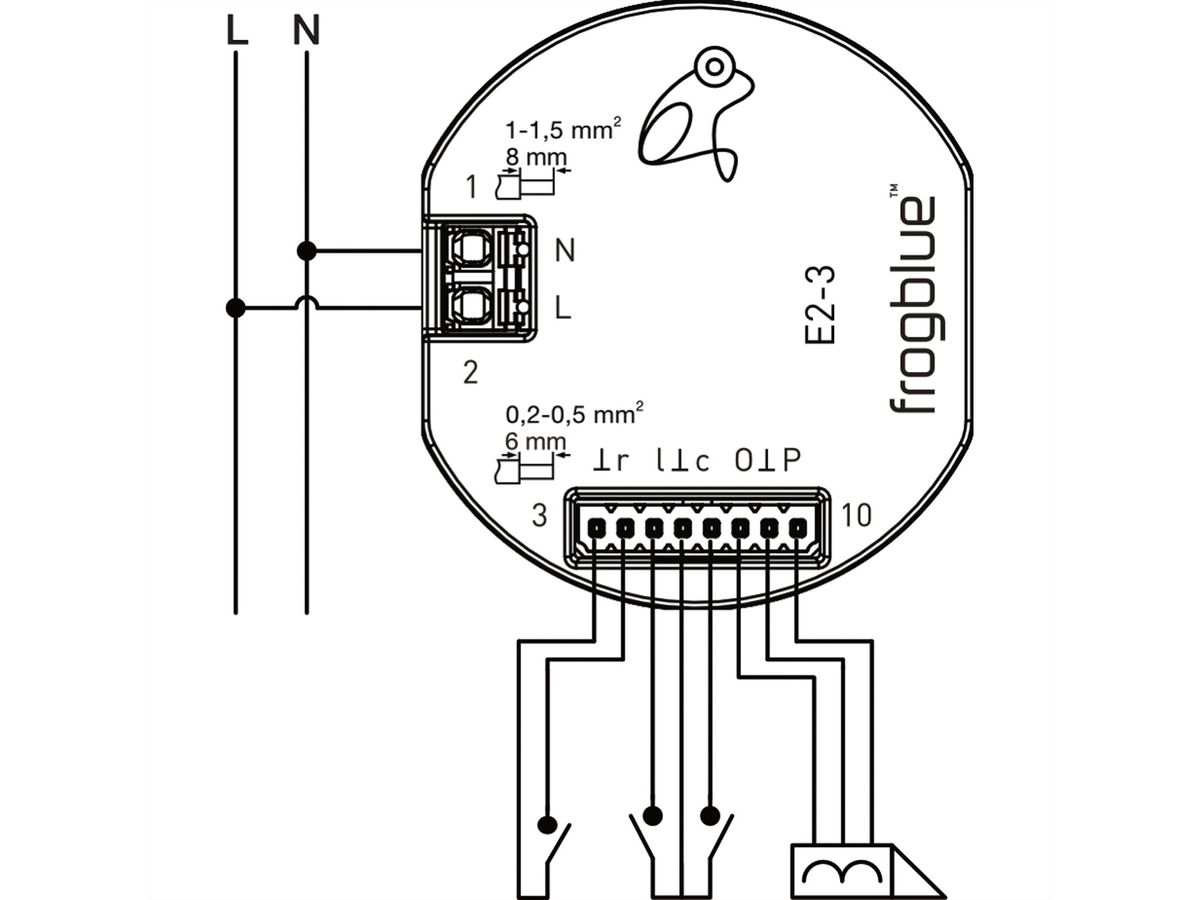

In 2 galvanisch gescheiden circuits kunnen 3 contactingangen de deurstatus (deur open, deur dicht, deur op slot) of schakelaars/knoppen detecteren. De gangverlichting kan bijvoorbeeld altijd worden ingeschakeld wanneer de voordeur vanaf een gewenst tijdstip wordt geopend (19.00 uur 's avonds). De frogEntry2-3 stuurt de informatie dat de voordeur open is via Bluetooth® naar de frogDim1-3, die bijvoorbeeld is aangesloten op het verlichtingscircuit in de gang. Of de verlichting op 100% helderheid moet worden ingeschakeld of tot een bepaalde procentuele waarde moet worden gedimd, kan vrij worden geconfigureerd.

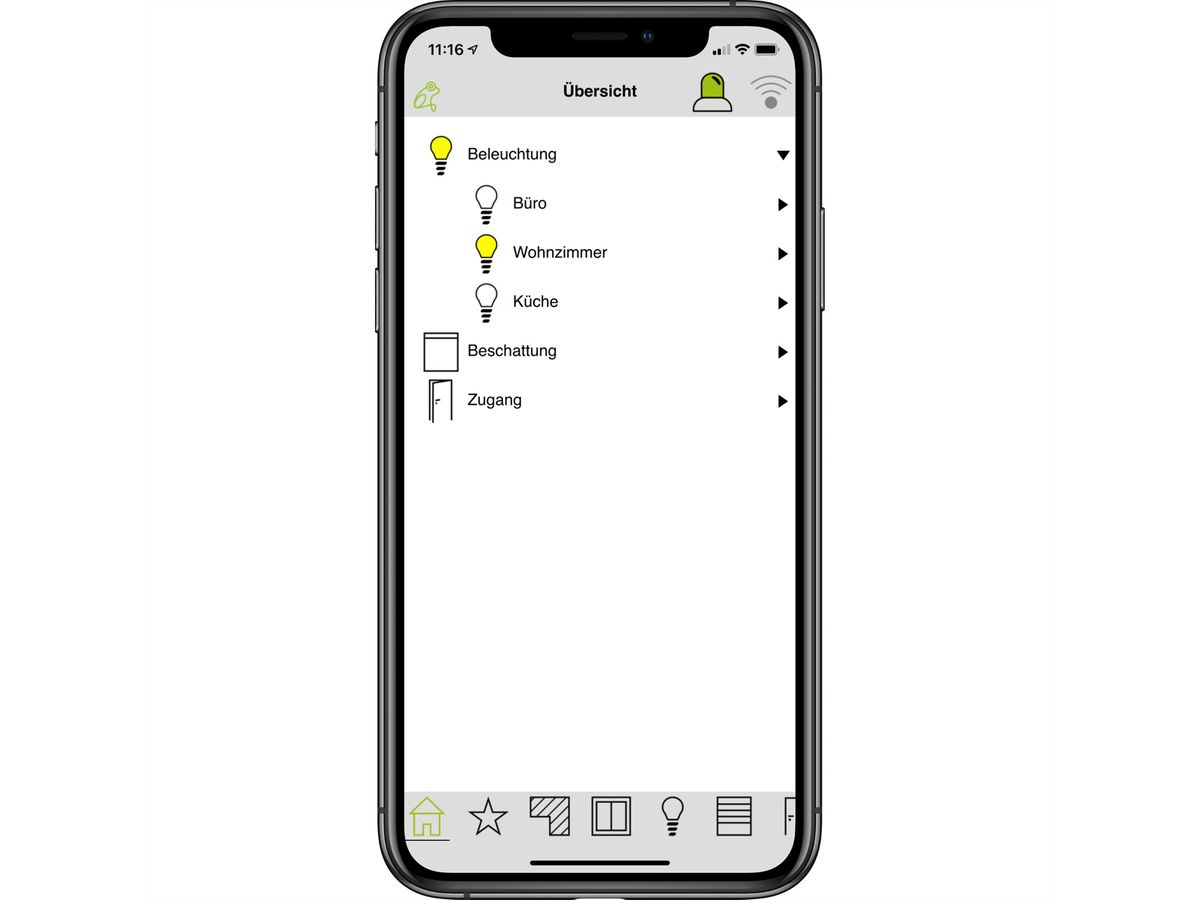

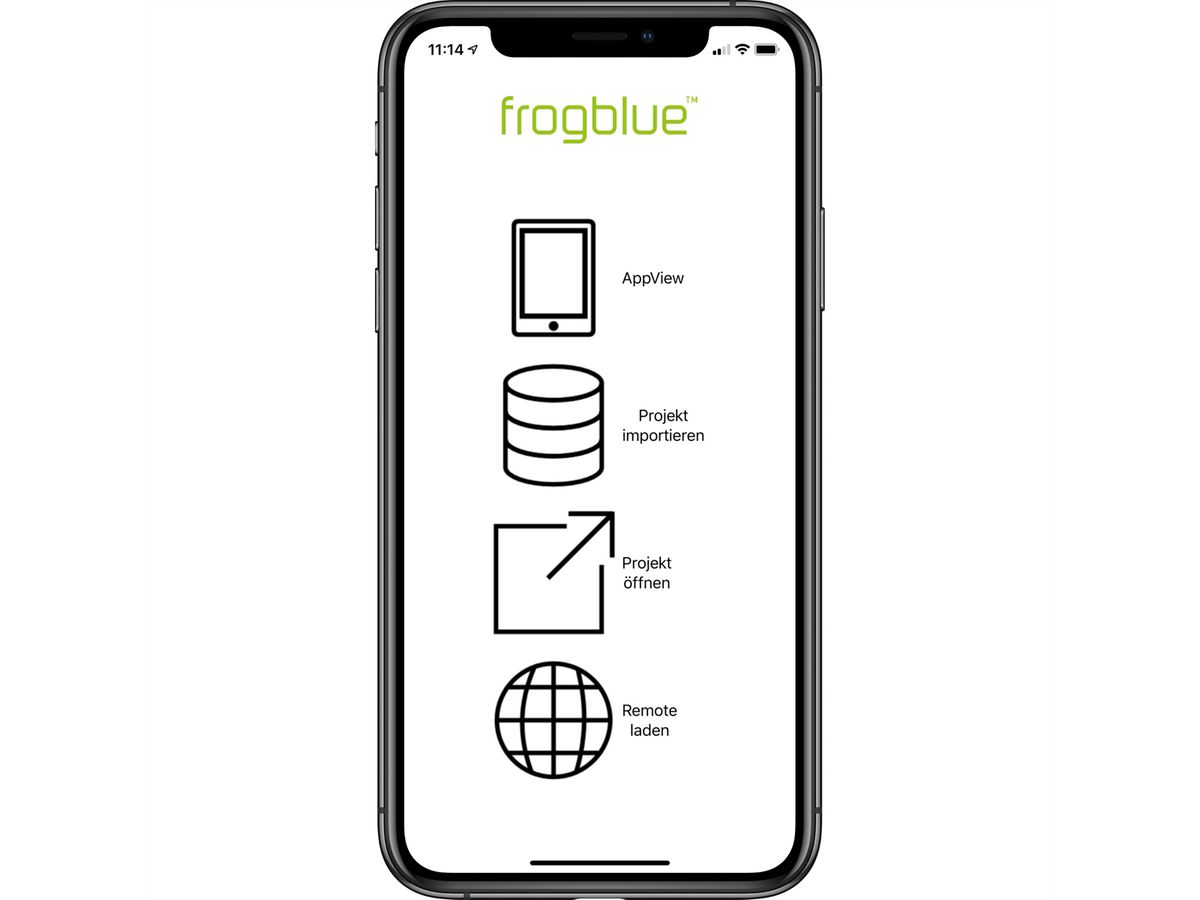

De frogs kunnen worden bediend met de frogblue HomeApp via smartphone of tablet (iOS en Android), het frogDisplay, de frogKey of gewoon via de conventionele schakelaar/knop die op een frog is aangesloten. We raden altijd drukknoppen aan, omdat hierdoor het volledige scala aan functies kan worden gebruikt door middel van individuele en verschillende knoppatronen, zoals dubbel- of driedubbelklikken, enz.

Systeeminformatie

Dit apparaat is een product van het frogblue systeem. Gedetailleerde technische kennis van frogblue-trainingen is vereist. De functie van het apparaat is afhankelijk van de software. Gedetailleerde informatie over softwareversies en de respectievelijke reeks functies is te vinden op de frogblue website. Technische beschrijvingen, verdere gedetailleerde instructies en informatie over frogblue zijn te vinden in de handleiding, die beschikbaar is op de frogblue website. De inbedrijfstelling en configuratie wordt uitgevoerd met behulp van de frogblue app.

Veiligheidsinstructies

Elektrische apparaten mogen alleen door gekwalificeerde elektriciens worden geïnstalleerd en gemonteerd. Het niet opvolgen van de instructies kan leiden tot schade aan het apparaat, brand of andere gevaren! Gevaar voor elektrische schokken. Apparaat is niet geschikt om los te koppelen. Zelfs als het apparaat is uitgeschakeld, is de belasting niet elektrisch geïsoleerd van het elektriciteitsnet. Voordat u aan het apparaat werkt of lampen vervangt, moet u de netspanning uitschakelen en de stroomonderbrekers uitschakelen. Land specifieke voorschriften moeten in acht worden genomen.
