Beschrijving

De analoge waardetransmitter wordt gebruikt voor het handmatig instellen van regelwaarden, bijv. voor mengkleppen, klepstanden, temperatuurwaarden enz.

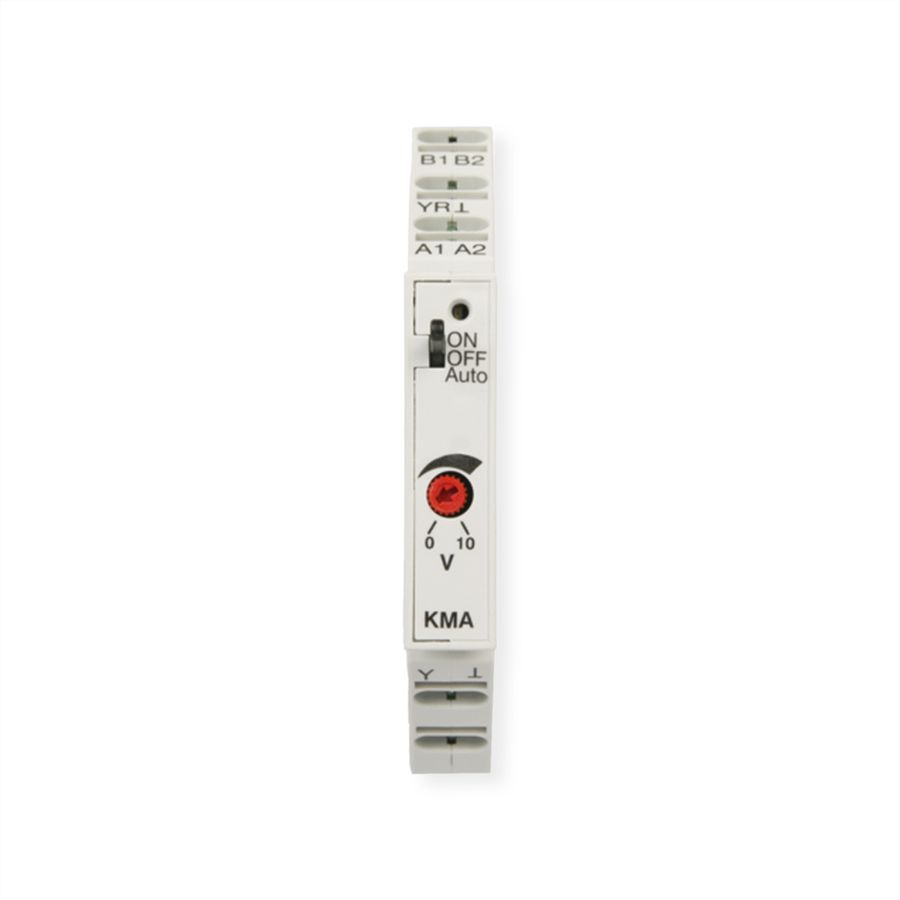

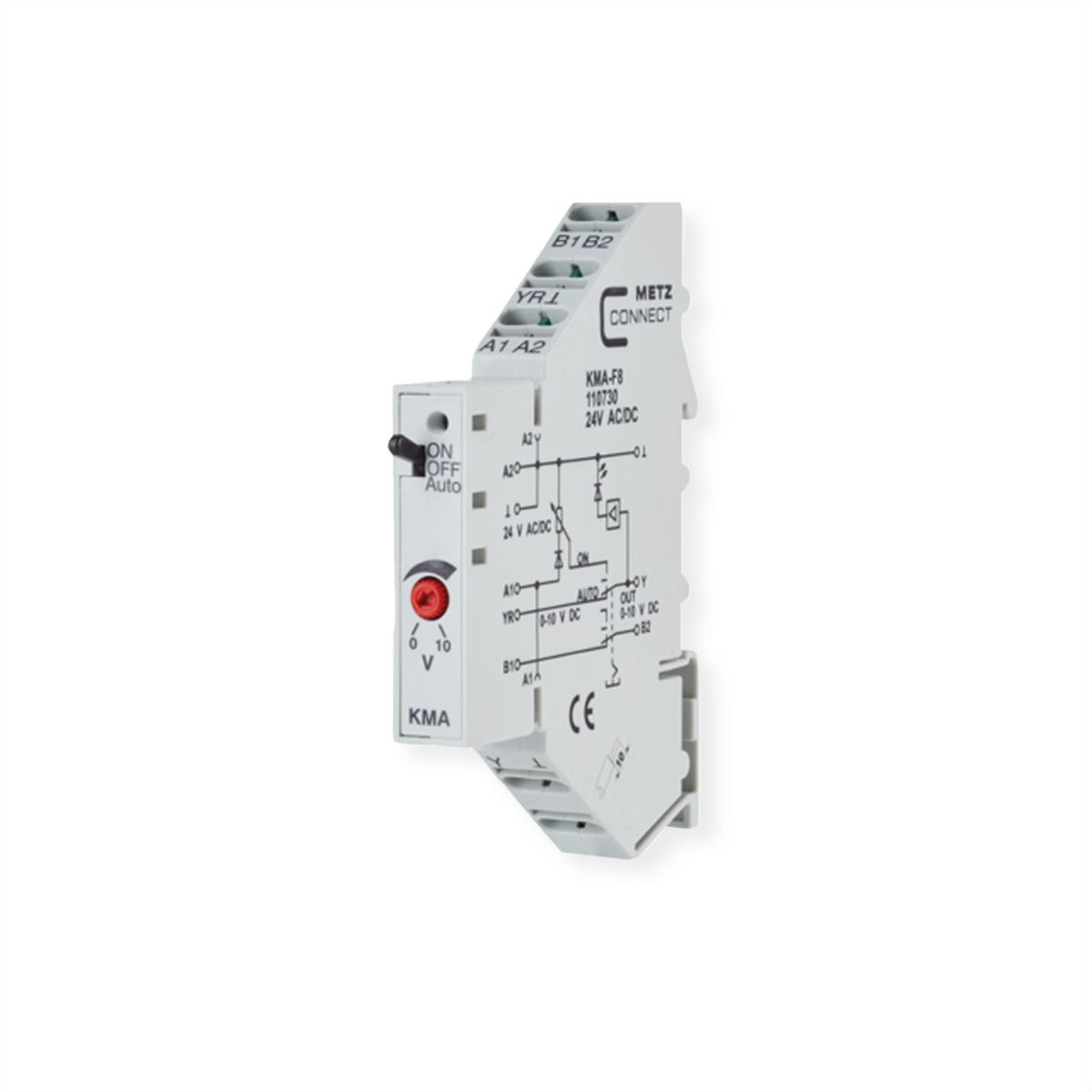

De module kan worden aangestuurd met twee bedrijfsmodi die worden ingesteld met de drietrapsschakelaar (ON, OFF, AUTO) aan de voorkant. De stand van de schakelaar wordt gesignaleerd via de externe besturingsklemmen B1 en B2. Schakelaarstand ON: De regelwaarde kan worden ingesteld met de potentiometer aan de voorkant. Het uitgangssignaal 0 tot 10 V is beschikbaar op klem Y. Schakelaarstand AUTO: De stelgrootte wordt via klem YR ongewijzigd doorgeschakeld naar de stelgrootte-uitgang Y.

- Aansluiting met veerklemmen (push-in)
- Setpoint-inrichting
- Manueel regelniveau met terugmelding
- LED-helderheid evenredig met de stelgrootte

Specificaties

Producent	METZ CONNECT
Produkt groep	Gebouwautomatisering
Produkt type	Interfacemodules
Kleur	veelkleurig
Beschermingsklasse (IP-code)	IP40 IP20
Bedrijfstemperatuur min.	-5 °C
Bedrijfstemperatuur max.	55 °C
Hoogte	7.5 cm
Breedte	9 cm
Diepte	11.7 cm
Gewicht	31 g
Hoogte verpakking	30 mm
Breedte verpakking	70 mm
Diepte verpakking	90 mm
Gewicht verpakking	0.03 kg

Downloads

Manufacturer data sheet - Deutsch (895,6 KB)

Download

Manufacturer data sheet - English (892,4 KB)

Download
