Beschrijving

• Stand- / Wandbehuizing voor een gemakkelijk installatie
• Behuizing in RAL 7016, Bodem en dak in RAL 9006

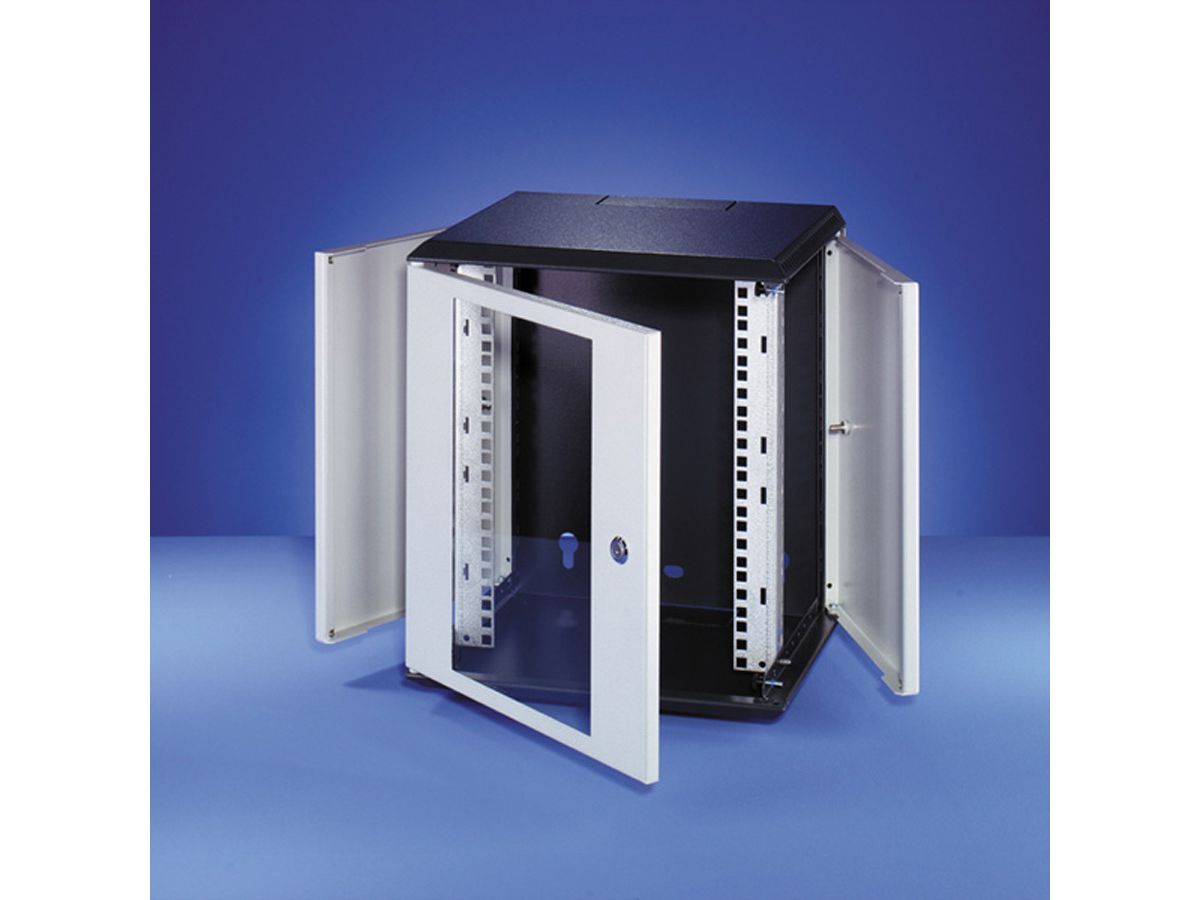

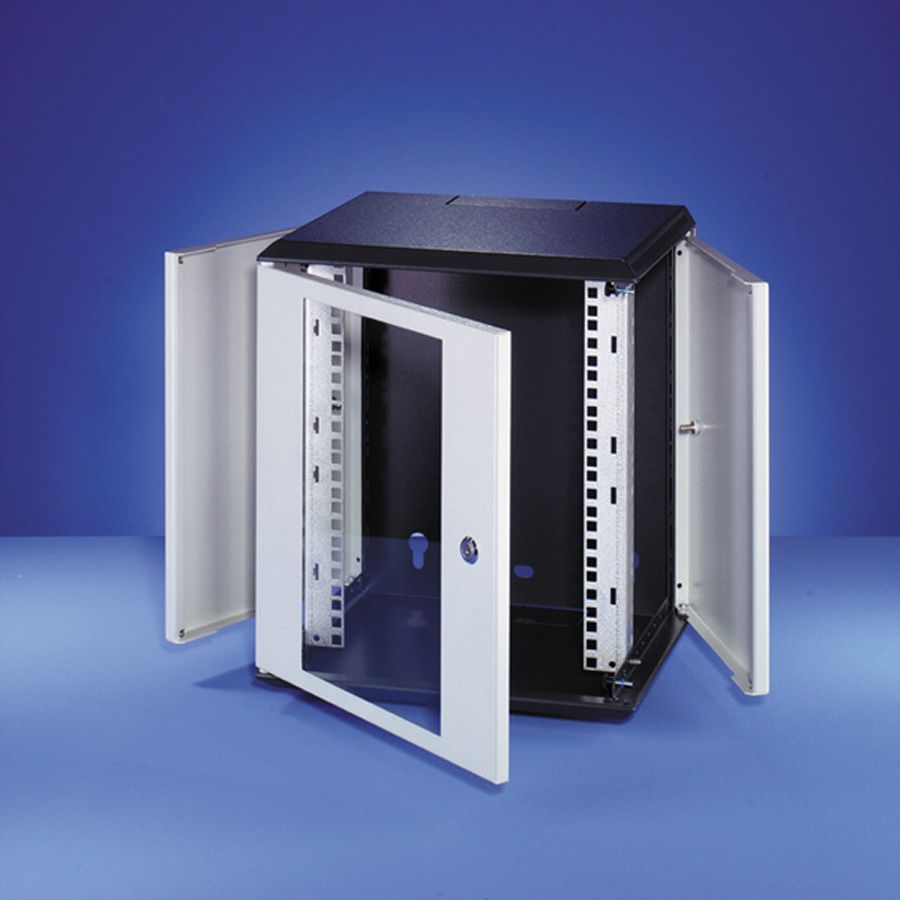

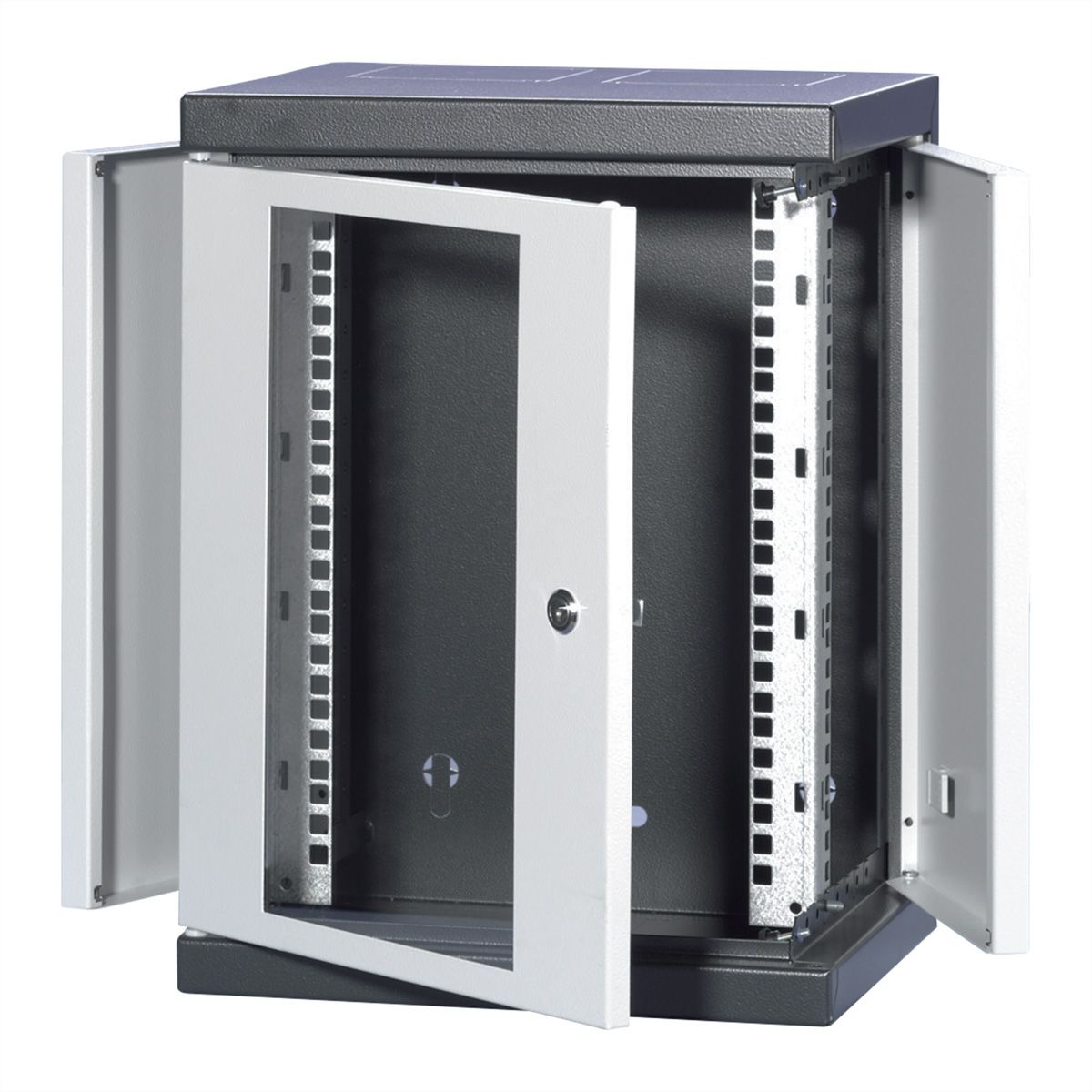

• Deuren en zijwanden afneembaar voor een optimale toegang
• Kabelinvoer via boven of onder; mee geleverde borstelstroken ter afdichting van de kabelinvoering
• Meegeleverde C-Profiel (in een raster van 25 mm te monteren) tbv trekontlasting

• Inhoud:

Behuzing in C-vorm
Glazendeur met veiligheidsslot
Zijwanden
2 St. 19"-profiel
1 St. C-Profiel tbv kabelgeleider
2 St. Borstelstroken

• Optionele accessoires (svp appart bestellen)

Aardingsset 26.10.0208 volgens VDE-Standaard
Montagemateriaal 26.10.0199 tbv de muurbevestiging
Montagemateriaal 26.14.0010 tbv 10"-componenten bestaand uit 32 sts kooimoeren
10"-draagplank 26.11.0130
10"-Kabel doorvoer 26.10.0115 incl. 3 Kabelgoten tbv een horizontale kabel geleiding
10"-stekkerdoos zonder schakelaar 26.14.0222, 4 voudig

Specificaties

Producent	SCHROFF
Produkt groep	19"-/10"-Rack
Produkt type	10" kast
Kleur	grijs
Hoogte eenheden	8 HE
Maximale rackdiepte ondersteund	160 mm
leveringsvoorwaarde	volledig gemonteerd
Server Rack	nee
Sockel	nee

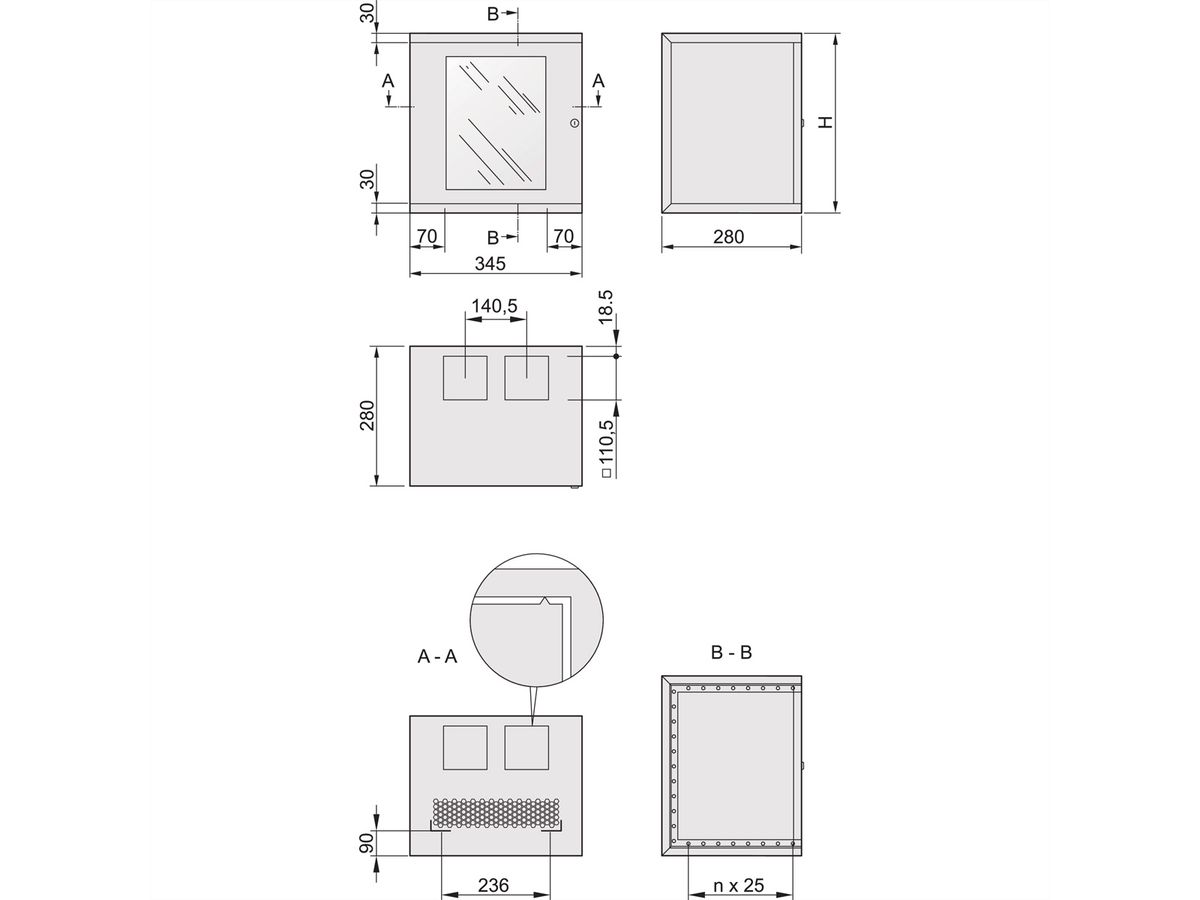

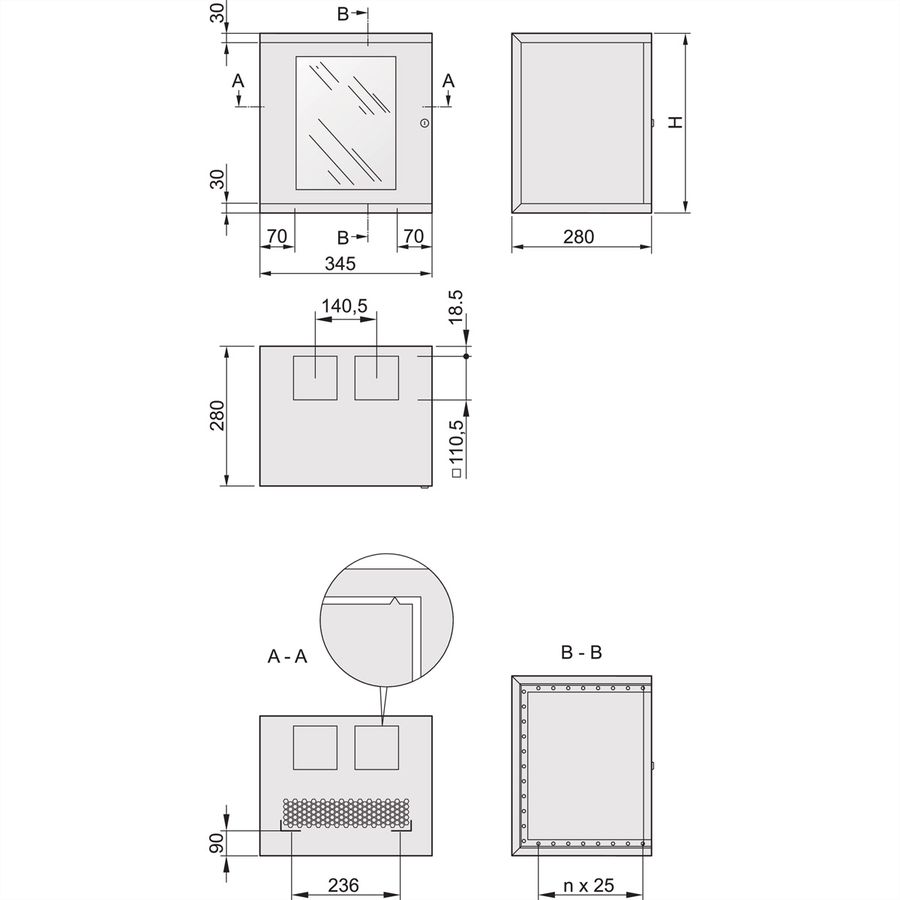

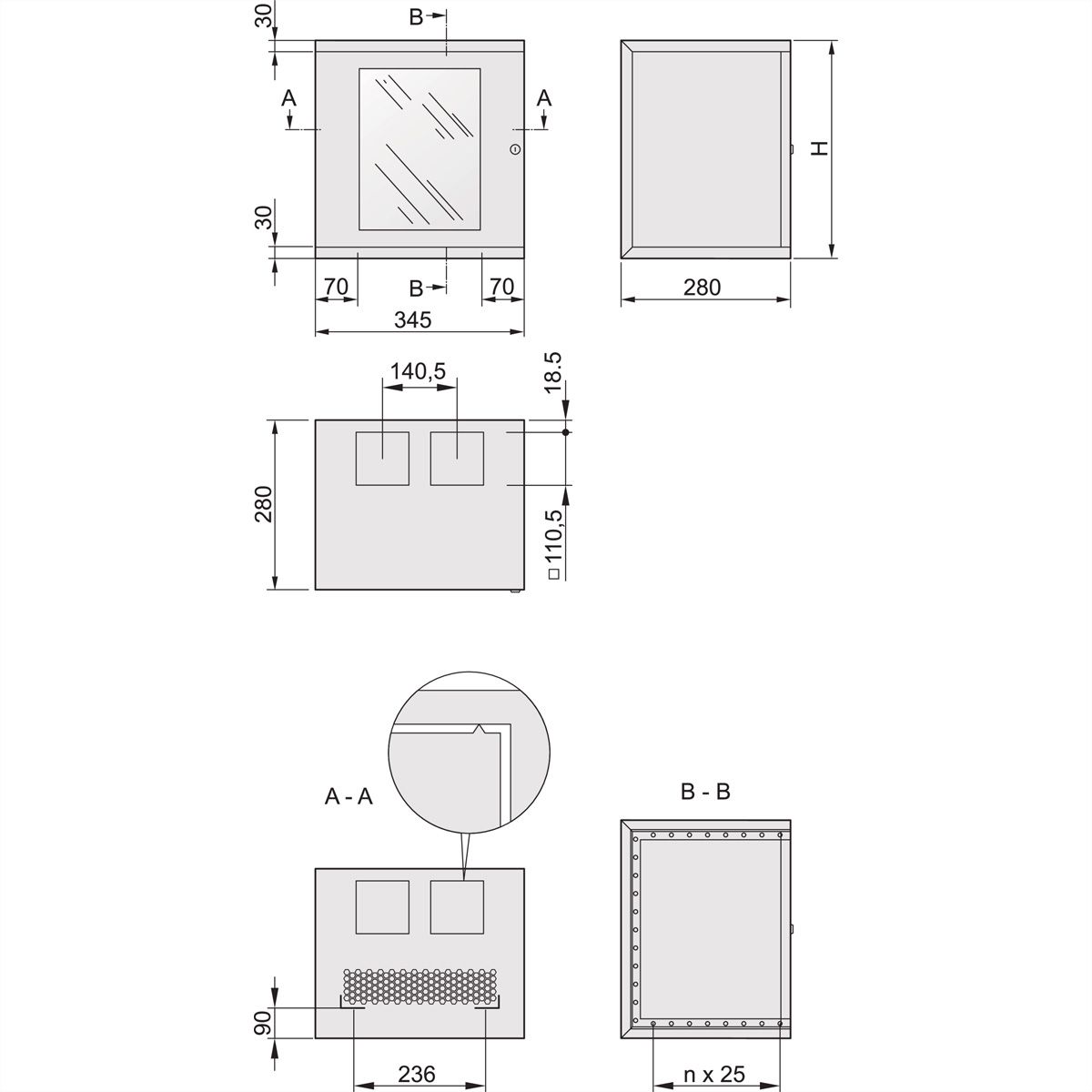

Afmeting (HxBxD) zonder sokkel	462 x 345 x 280 mm
Beschermingsklasse (IP-code)	IP20
Voorzijde	Glazendeur met frame
Achterzijde	Steekdeur
Zijwanden	Staaldeur
19"-staander	voor
Dak	gesloten
Dak aansluitbaar	nee
Bodem	gesloten
Beluchting	passief
Aardingsset gemonteerd	nee
Cooler uitbreidbaar	nee
RAL-kleur	RAL 7016 Antracietgrijs
Hoogte	462 mm
Breedte	345 mm
Diepte	280 mm
Hoogte verpakking	540 mm
Breedte verpakking	360 mm
Diepte verpakking	450 mm
Gewicht verpakking	11 kg
