Beschrijving

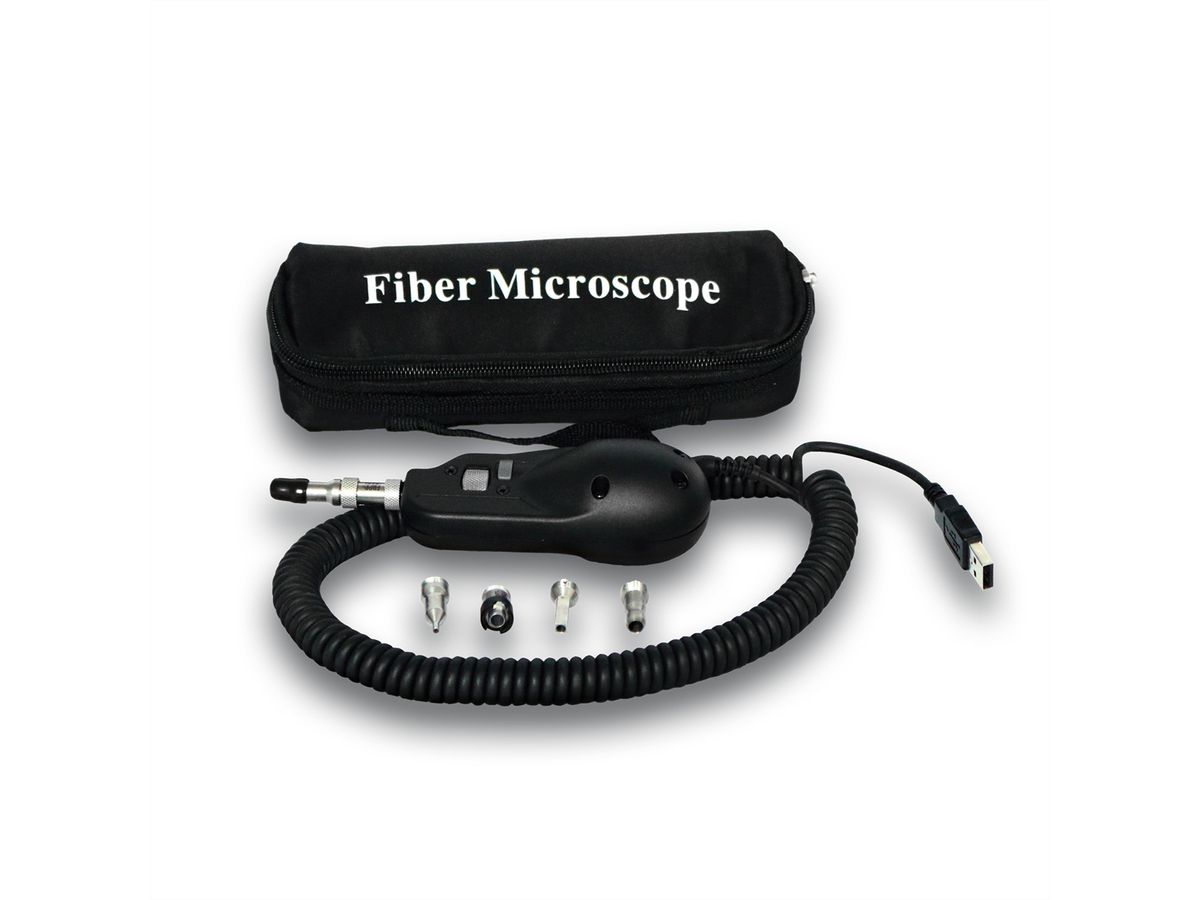

Digitale glasvezelmicroscoop voor het controleren van de connectoruiteinden

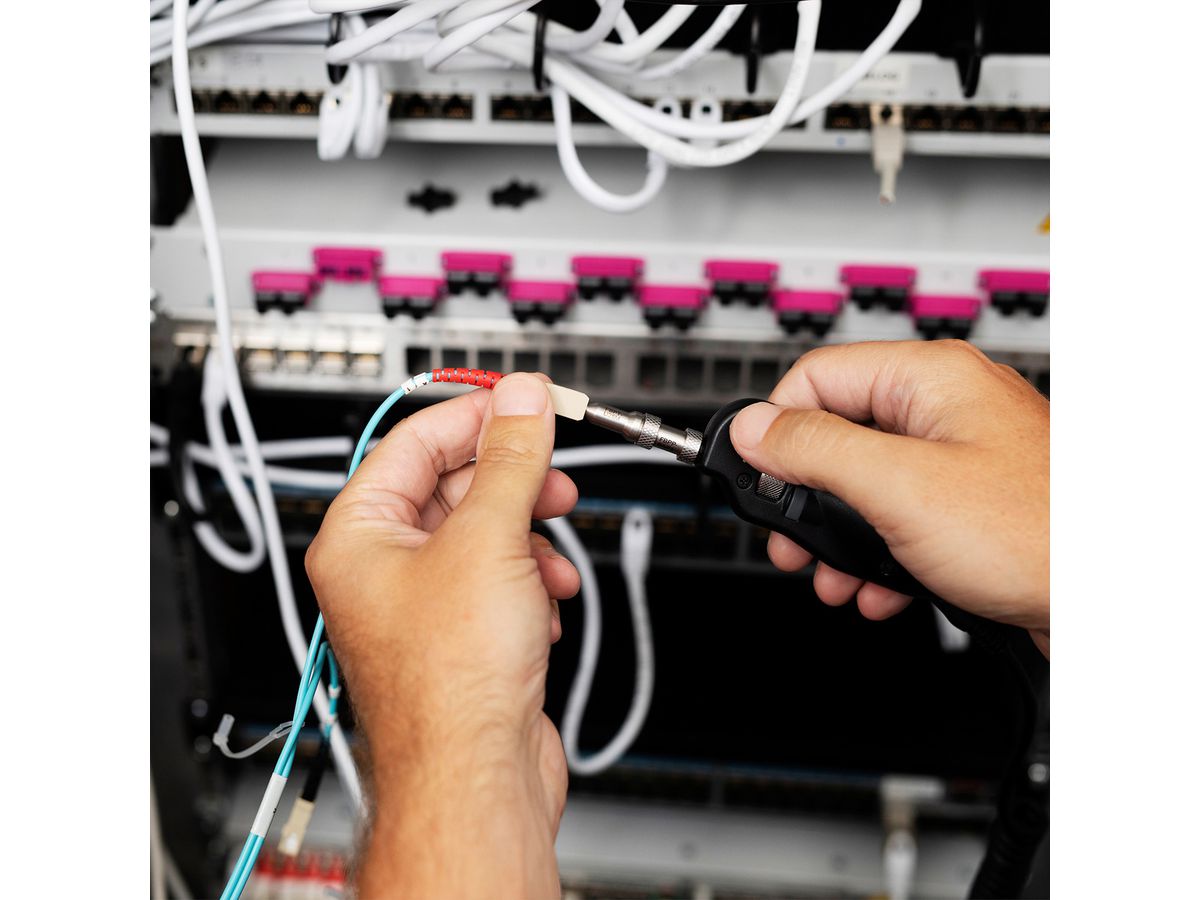

Bij het inspecteren van glasvezellijnen en voor elke plaatsing van glasvezelconnectoren moeten de connectoroppervlakken worden geïnspecteerd en beoordeeld om te voorkomen dat vuil de kwaliteit van de transmissie aantast of het contactoppervlak vernielt. Met de nieuwe glasvezelmicroscoop kunnen de uiteinden van de connectoren snel en eenvoudig worden gecontroleerd en automatisch worden beoordeeld volgens IEC 61300-3-35.
Dankzij de USB-aansluiting kan de microscoop eenvoudig worden aangesloten op de WireXpert of FiberXpert en kan de bijbehorende evaluatie van de connectoreindvlakken worden toegevoegd aan de meetrapporten.

- Inspectie en evaluatie van het glasvezeloppervlak met één druk op de knop
- Automatische evaluatie volgens IEC 61300-3-35
- Eenvoudige bediening en snelle analyse
- Compatibel met WireXpert en FiberXpert, NetXpert XG en LinkXpert M3
- Adapters voor de meest gangbare glasvezelconnectoren meegeleverd

- Gezichtsveld bij lage vergroting: horizontaal 740 μm, verticaal 550 μm
- Gezichtsveld bij sterke vergroting: horizontaal 370 μm, verticaal 275 μm
- Live-beeld: 640 x 480 fps
- Aansluitingen: USB 2.0 (compatibel met USB 1.1)
- Camerasensor: 2560 x 1920, 1/2,5 inch CMOS
- Detectie vreemd voorwerp: <1 μm
- Optische bron: Blauwe LED, levensduur meer dan 100.000 uur
- Nauwkeurigheid: ±1 m ± 10-5 x afstand ± scanresolutie (excl. groepsindexonzekerheden)
- Verlichtingsmethode: Coaxiaal
- Stroomvoorziening: USB-poort
