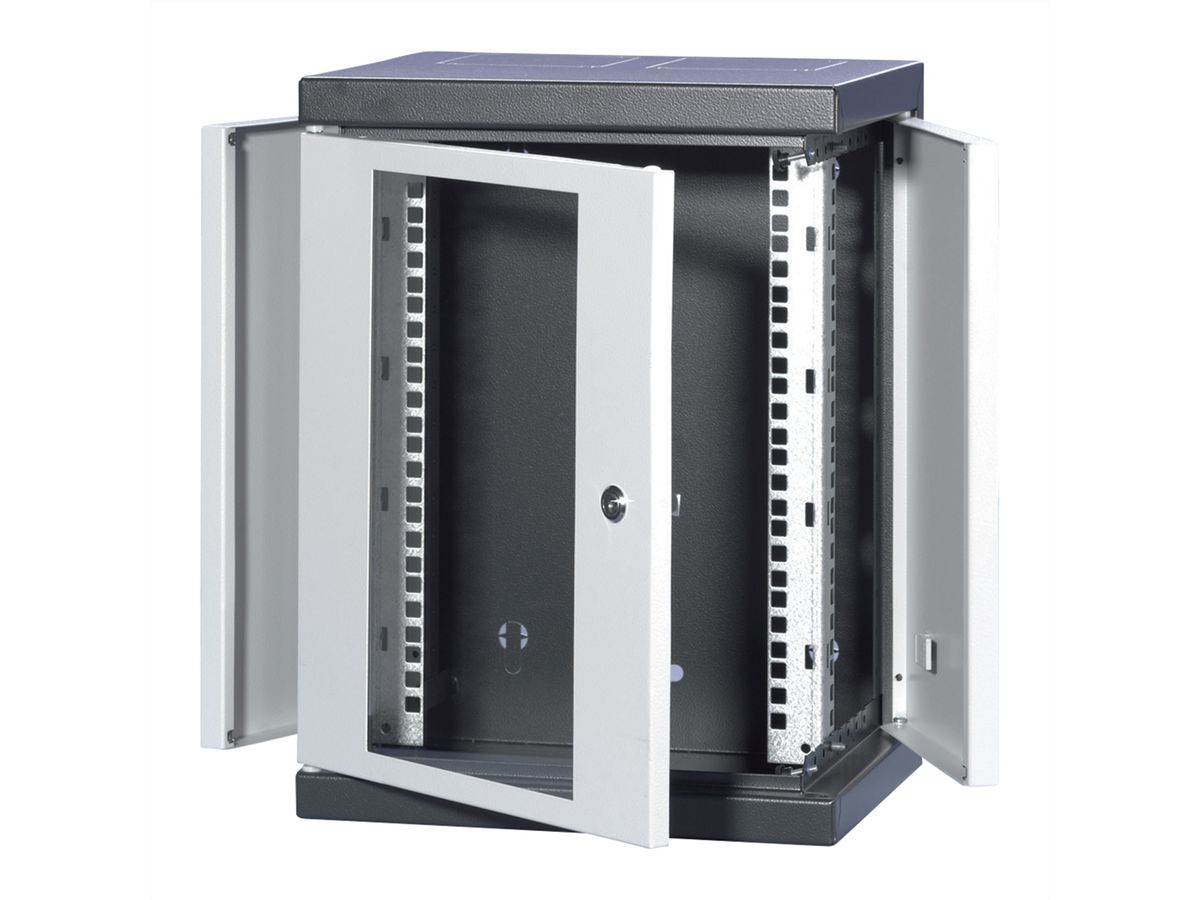

Beschrijving

• Staande / Wandbehuizing tbv gemakkelijke installatie
• Behuizing in RAL 7016, bodem en dak in RAL 9006
• Deuren en zijwande afneembaar, hierdoor is een optimale toegang voor de installatie
• Verschillende kabel invoer opties via boven of onder; meegeleverde borstelstrook voor kabel invoer
• Bijgevoegde C-Profiel (in een raster van 25 mm te monteren) tbv trekontlasting

• Inhoud::

Behuizing in C-vorm
Glazendeur met veiligheids slot
Zijwanden
2 St. 19"-haaks profiel
1 St. C-Profiel tbv kabel geleiding
2 St. Borstelstroken

• Optionele accessoires (svp appart bestelle)

Aardingsset 26.10.0208 volgens VDE-Standaard
Montagemateriaal 26.10.0199 tbv muurbevestiging
Montagemateriaal 26.14.0010 tbv 10"-componenten bestaand uit 32 St. M6 kooimoeren
10"-plank 26.10.0130
10"-Kabelgeleider 26.10.0115 incl. 3 Kabelogen tbv een horizontale kabel geleiding
10"-Stekkerdoos zonder schakelaar 26.14.0222 4-voudig

Specificaties

Producent	SCHROFF
Produkt groep	19"-/10"-Rack
Produkt type	10" kast
Kleur	grijs
Hoogte eenheden	4 HE
Maximale rackdiepte ondersteund	160 mm
leveringsvoorwaarde	volledig gemonteerd
Server Rack	nee
Sockel	nee

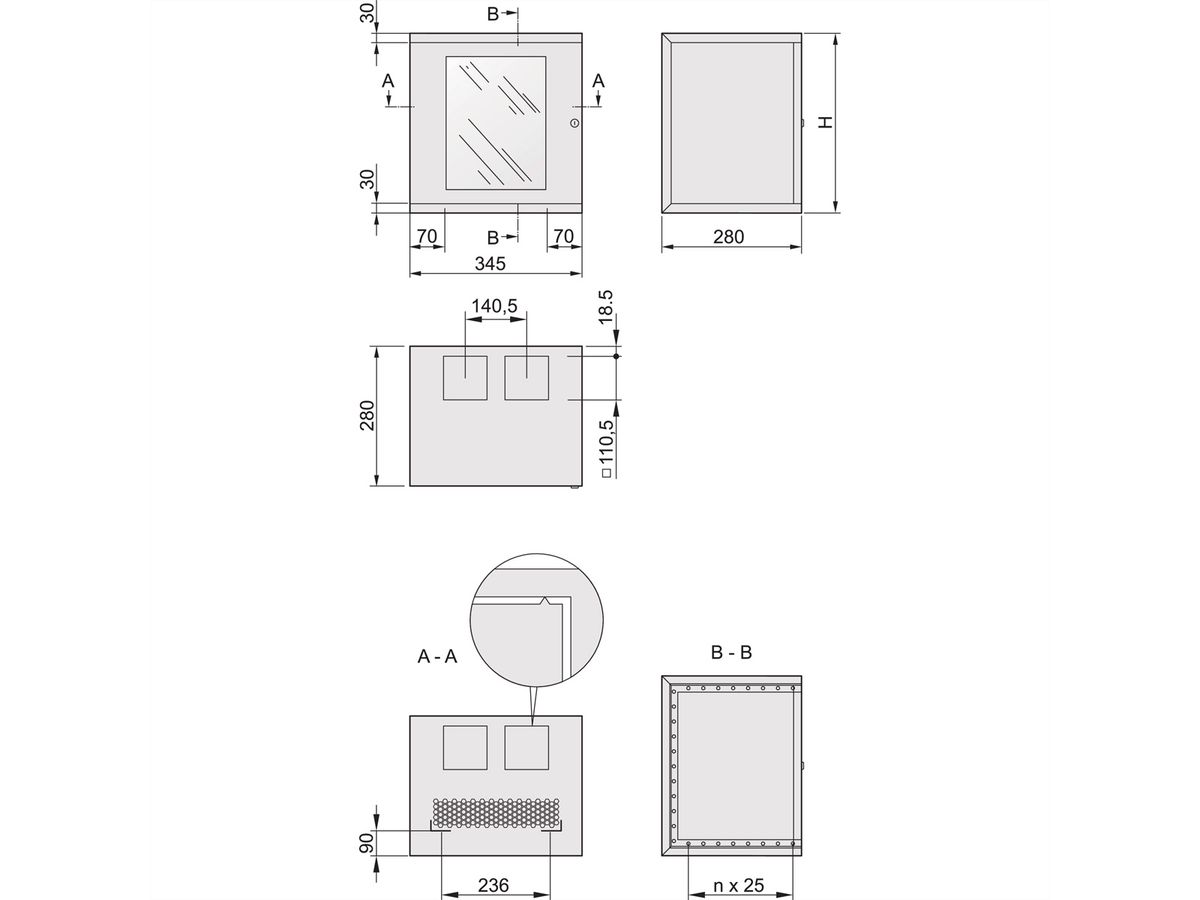

Afmeting (HxBxD) zonder sokkel	262 x 345 x 280 mm
Beschermingsklasse (IP-code)	IP20
Voorzijde	Glazendeur met frame
Achterzijde	Steekdeur
Zijwanden	Staaldeur
19"-staander	voor
Dak	gesloten
Dak aansluitbaar	nee
Bodem	gesloten
Beluchting	passief
Aardingsset gemonteerd	nee
Cooler uitbreidbaar	nee
RAL-kleur	RAL 7016 Antracietgrijs
Hoogte	262 mm
Breedte	345 mm
Diepte	280 mm
Hoogte verpakking	320 mm
Breedte verpakking	360 mm
Diepte verpakking	470 mm
Gewicht verpakking	7.874 kg

Downloads

Manufacturer data sheet - Deutsch (440,1 KB)

Download

Manufacturer data sheet - English (439,0 KB)

Download



Het assortiment van het merk SCHROFF omvat een breed scala aan accessoires voor alles wat met elektronische assemblages te maken heeft - van kaarthouders, geleidingsgekoelde printplaatframes, frontpanelen en roosters tot subracks, behuizingen, backplanes, voedingen, kasten en voorgemonteerde slots voor ingebedde computersystemen.

Het merk SCHROFF is al meer dan vijf decennia een wereldleider op het gebied van elektronische verpakkingssystemen.
